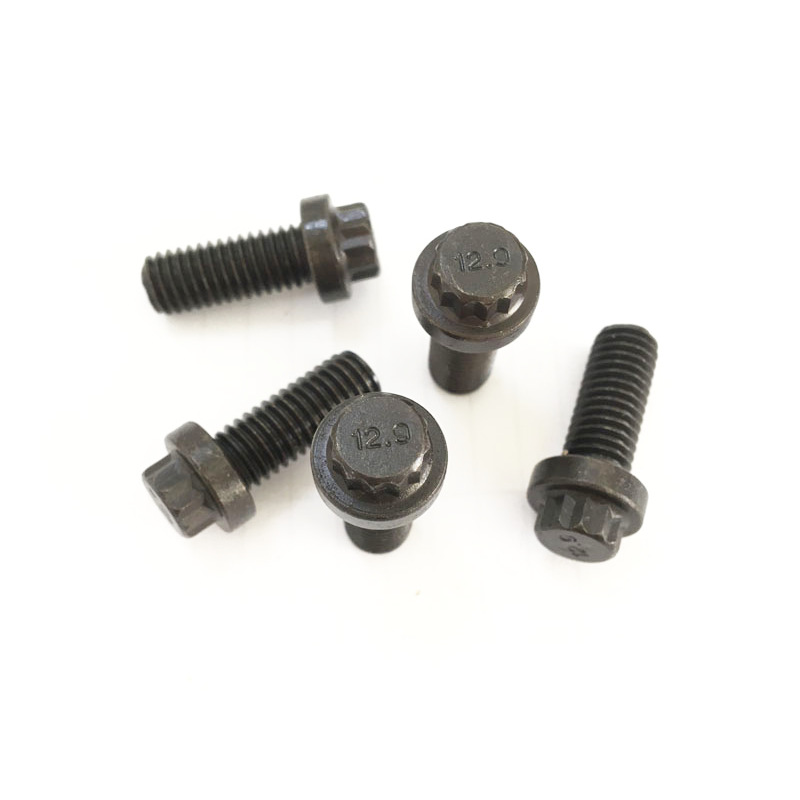

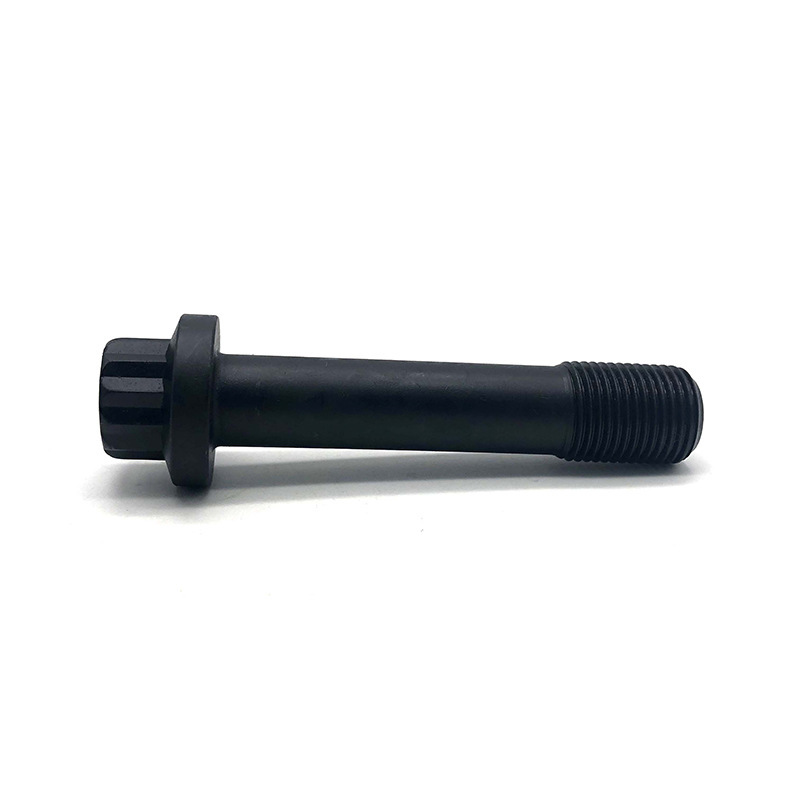

12 Spline Flanşlı Vida

Xiaoguo®-nun 12 spline flanşlı vinti Halqa açarına mükəmməl uyğun gələn 12 nöqtəli baş dizaynına malikdir. Qapalı məkanda belə, hələ də idarə oluna bilər. Altıbucaqlı başlıqla müqayisədə əməliyyat sahəsi 50% azalır. Tez quraşdırma ilə tanış olmaq üçün gəlin və nümunə qiyməti ilə maraqlanın.

Sorğu göndərin

Məhsul təsviri

Materiallara giriş

12 spline flanşlı vint üçün material seçimi çox müxtəlifdir, əsasən dörd kateqoriyaya bölünür: karbon polad, alaşımlı polad, paslanmayan polad və xüsusi ərintilər. Materialın seçimi güc, korroziyaya davamlılıq, iş temperaturu və qiymət üçün xüsusi tələblərinizdən asılıdır.

（1）Karbon Polad

Karbon polad ən çox istifadə edilən və sərfəli seçimdir. Müxtəlif istilik müalicəsi prosesləri (söndürmə + istiləşmə) vasitəsilə müxtəlif yük tələblərinə cavab vermək üçün 4,8 ilə 12,9 arasında dəyişən müxtəlif güc dərəcələri əldə edilə bilər. Ümumi sənaye, avtomobil strukturları, tikinti və ümumi maşınlar üçün uyğundur.

（2） Alaşımlı Polad

Karbon poladına xrom, molibden və nikel kimi elementləri əlavə etməklə və sonra dəqiq istilik müalicəsindən keçməklə, poladın mexaniki xassələrini əhəmiyyətli dərəcədə yaxşılaşdırmaq olar. Gücü olduqca yüksəkdir və əla yorğunluq müqaviməti və zərbə müqaviməti xüsusiyyətlərinə malikdir. Alaşımlı Poladın 12 spline flanşlı vinti avtomobil asma sistemlərində, mühərrik interyerlərində, külək turbininin qüllə boltlarında və ağır tikinti maşınlarında geniş istifadə olunur.

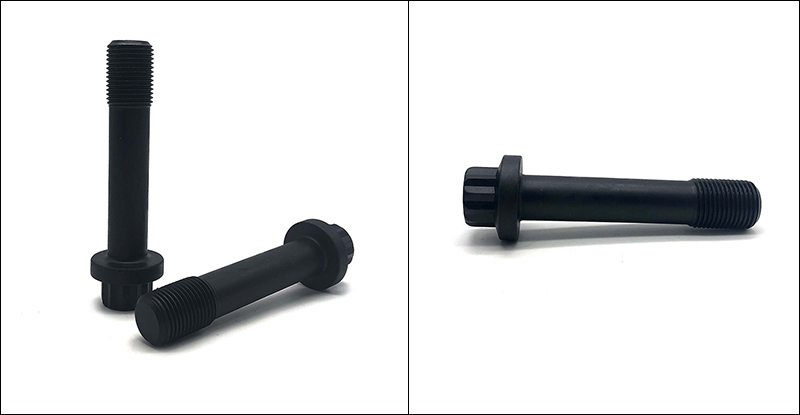

12 Spline Flange Screw

（3）Paslanmayan polad

Paslanmayan poladın əsas üstünlüyü onun xas korroziyaya davamlılığındadır. Onların arasında 304 (A2) ən çox yayılmış növüdür və qida emalı və ümumi açıq mühit üçün uyğundur; 316 (A4) isə molibden əlavə edilərək xüsusi olaraq hazırlanmışdır ki, bu da 12 spline flanş vintini xüsusilə okean, sahilyanı ərazilər və ya kimyəvi zavodlar kimi yüksək duz püskürən mühitlər və yüksək korroziyalı mühitlər üçün uyğun edir.

（4）Xüsusi ərinti

Xüsusi xəlitəli materiallara Chrome-Moly, Ti, yüksək temperatura davamlı ərintilər, alüminium ərintiləri, latun və s. daxildir. Onlar müştərilərin yüksək temperatura davamlılıq, yüngüllük, keçiricilik və qeyri-maqnetizm kimi xüsusi performans tələblərinə cavab vermək üçün nəzərdə tutulub. Əsasən aerokosmik, yarış, tibb, neft-kimya və elektrik kimi xüsusi sənaye sahələri üçün.

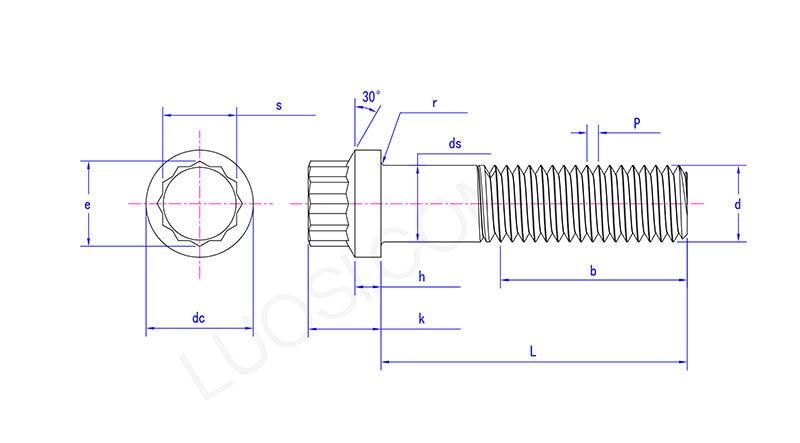

12 Spline Flange Screw

Bazar ertəsi	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k dəq	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Performans dərəcəsi və dartılma gücü

Performans dərəcəsi 12 spline flanş vintinin gücünü təyin edən əsas göstəricidir. Ümumi performans dərəcələri və onların müvafiq dartılma gücləri aşağıdakılardır:

（1）8.8 dərəcəli: Minimum dartılma gücü təxminən 800 MPa (təxminən 116,000 psi) təşkil edir ki, bu da orta-yüksək möhkəmlik diapazonuna düşür və ən çox istifadə olunur.

（2）10.9 dərəcəli: Minimum dartılma gücü təqribən 1000 MPa (təxminən 145.000 psi) yüksək möhkəmlikli birləşmələr tələb edən ssenarilər üçün uyğundur.

（3）12.9 dərəcəli: Minimum dartılma gücü təxminən 1220 MPa (təxminən 177.000 psi) təşkil edir ki, bu da ərinti poladları arasında ən yüksək möhkəmlik səviyyələrindən biridir.

（4）Mandarin Dərəcəsi 5: Dartma gücü təqribən 120,000 psi-dir ki, bu da metrik 8.8 dərəcəsinə bərabərdir.

（5）Amerika Standartı 8-ci Dərəcə: Dartma gücü təqribən 150,000 psi-dir ki, bu da metrik 10.9 dərəcəsinə bərabərdir.
