Flanşlı 12 Dişli Spline Boltlar

Flanşlı 12 dişli spline boltlar tez-tez möhkəm və sürüşməyə qarşı birləşmələr tələb edən layihələr üçün uyğundur. Bu, daha yaxşı fırlanma anı təmin edə və sıxma prosesində boltların sürüşməsinin qarşısını ala bilər. Xiaoguo® zavodu tərəfindən istehsal olunan boltlar MS 14157B-1978 icra standartına uyğundur.

Sorğu göndərin

Məhsul təsviri

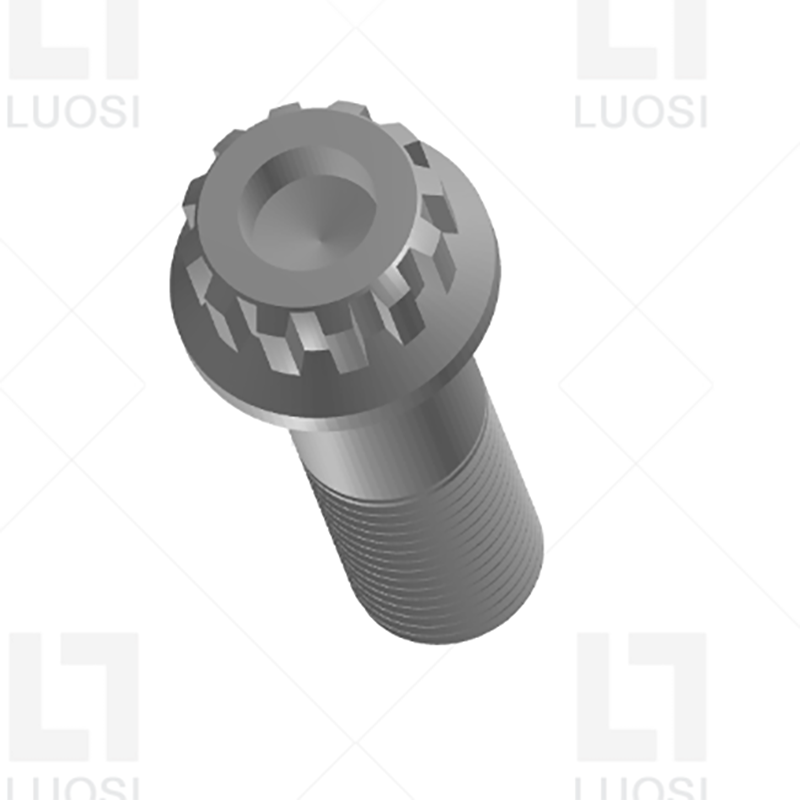

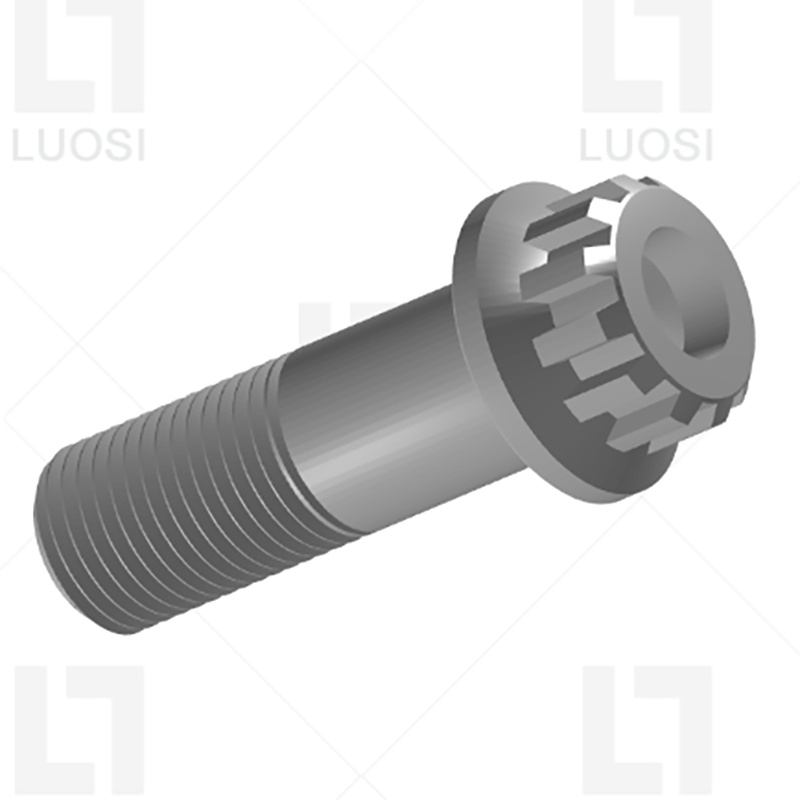

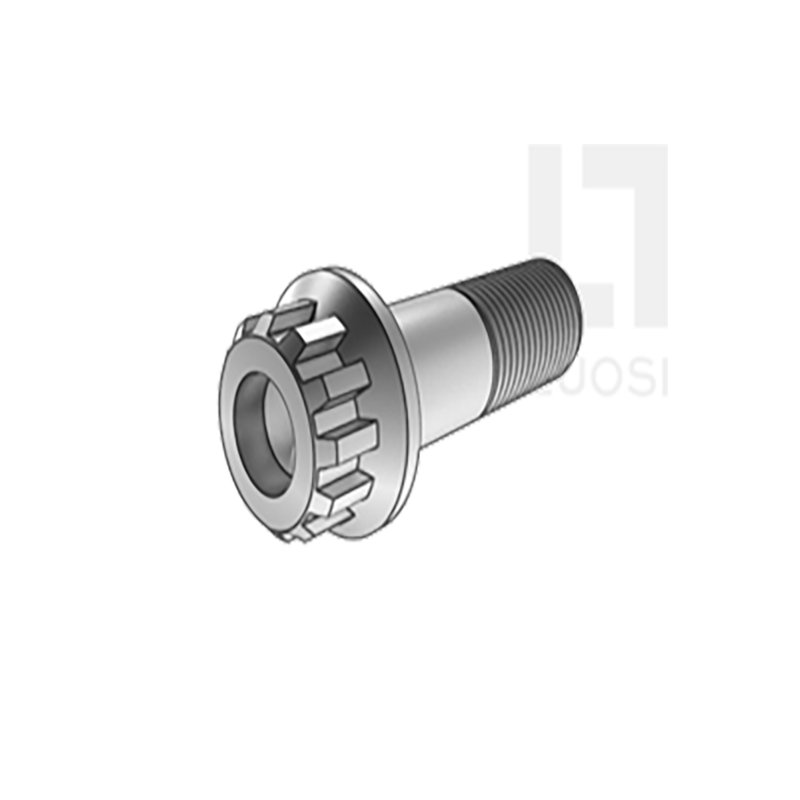

Flanşlı 12 dişli qıvrımlı boltun başı 12 dişlə hazırlanmışdır ki, bu da uyğun yivli rozetka açarı ilə sıx uyğunlaşa bilir. Onun alt hissəsində, birləşdirilmiş material ilə təmas sahəsini artıra bilən bir conta kimi bir flanş var.

Məhsul Xüsusiyyətləri

Flanşlı 12 dişli qıvrımlı boltlar 12 diş spline plus flanşdan ibarət unikal quruluşa malikdir. 12 dişli splayn daha çox güc tətbiqi nöqtələri təmin edərək, sıxma əməliyyatını daha dəqiq və hamar edir. Flanşlar təzyiqi dağıtır, əlaqə sabitliyini artırır və boltların boşalmasının qarşısını alır.

Bu boltlar külək turbininin bıçağının kökünə qoşula bilər. Bıçaq boltu 20 tonluq mərkəzdənqaçma qüvvəsinə məruz qalır. Yüklərə dözə bilir. Spline başlığı 1000 N·m hidravlik fırlanma anına tab gətirə bilər. Flanş kompozit materialın kökünün mikro hərəkət nəticəsində çatlamasına mane ola bilər. Hər beş ildən bir dəyişdirilməlidir və hər zədələnmiş bıçağın qiyməti 250.000 ABŞ dollarına başa gəlir.

12 dişli qıvrımlı boltlar uyğun tornavidalar tələb edir. Onlar altıbucaqlı boltlardan çox üstün olan böyük fırlanma momentini soymadan ötürə bilirlər. Quraşdırılmış flanş conta kimi işləyir, beləliklə siz əlavə komponentlərə qənaət edə bilərsiniz. Ağır avadanlıqların saxlanması üçün çox uyğundur.

Flanşlı 12 dişli spline boltları dəyişdirmək asan deyil. Əksər insanların spline alətləri yoxdur. Flanşlar vibrasiya altında boltları sabit saxlaya bilir və onlar oğurluq riski olan ictimai maşınlarda və ya dəmiryol relslərində istifadə olunur. Yüksək vibrasiyalı sahələr üçün (kompressorlar, generatorlar) onlar möhkəm şəkildə sabitlənə bilər. Spline sürücüsü çıxmayacaq. Dişli flanş seçimi səthi dişləyə bilər. Kilidləmə yuyucusu tələb olunmur.

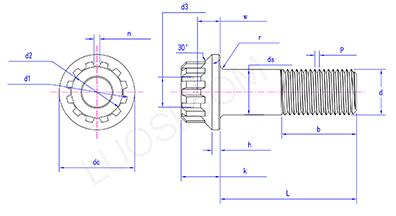

Məhsul parametrləri

Bazar ertəsi	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
dc maks	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
dc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k maks	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k dəq	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h maks	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b dəq	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 maks	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 dəq	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w dəq	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds maks	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 maks	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 dəq	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 maks	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 dəq	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n maks	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n dəq	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r maks	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
