Circlip Dəyirmi Tel Snap Üzüklər

Aşağıda Circlip Round Wire Snap Rings-in iş prinsipinə giriş verilmişdir.

1. Struktur təməl

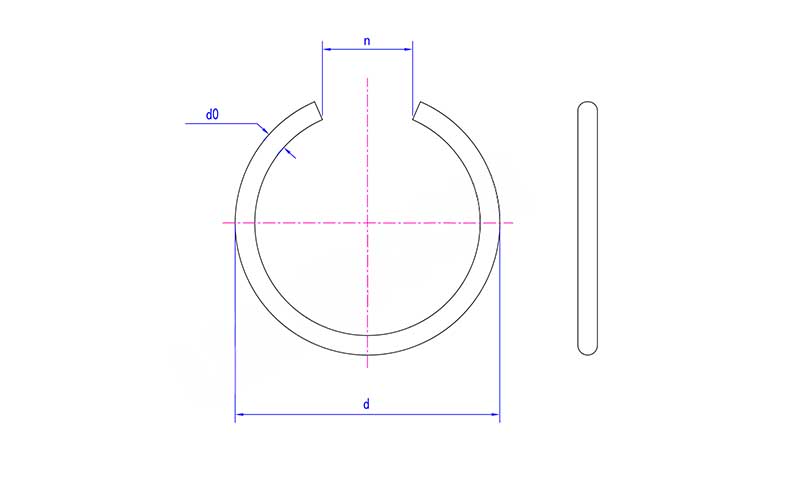

Circlip Round Wire Snap Rings, dairəvi kəsikli yay polad teli açılışı olan dairəvi halqaya sarmaqla formalaşır.

Sərbəst vəziyyətdə onun xarici diametri hədəf quraşdırma çuxurunun diametrindən bir qədər böyükdür. Kesiti dairəvi olduğundan, bütün halqanın kəskin kənarları yoxdur və beləliklə quraşdırma və ya istifadə zamanı çuxur divarını və ya cütləşən hissələri cızmayacaq.

2. Quraşdırma prosesi

Kompress

Açılışın hər iki ucundan tutmaq üçün yuva çənə kəlbətinlərindən istifadə edin və kəlbətinləri sıxmaq üçün güc tətbiq edin. Bu nöqtədə Circlip Round Wire Snap Rings radial olaraq sıxılır, onun xarici diametri daha kiçik olur və quraşdırma çuxurunun diametrindən kiçik olan dairəvi halqaya çevrilir.

Çuxura daxil edin

Sıxılmış vəziyyətdə, tutma halqasını bütövlükdə çuxura daxil edin və əvvəlcədən işlənmiş dairəvi yiv vəziyyətinə itələyin.

Buraxın

Kilidləmə sıxacını buraxın. Saxlama halqası xarici qüvvə məhdudiyyətini itirir və yığılmış elastik potensial enerjisinə güvənərək xaricə doğru genişlənir.

Sərbəst vəziyyətdə olan xarici diametr çuxurun diametrindən daha böyük olduğundan, saxlama halqası yivin dibinə möhkəm oturacaq və çuxurdan çıxarıla bilməz.

Yerləşdirmənin tamamlanması

Saxlama halqası yivə daxil edildikdən sonra çuxurun içərisində hamar bir həlqəvari addım səthi yaranır. Yerləşdiriləcək hissə bu addımla sıx şəkildə bağlanmalıdır, bununla da çuxur daxilində müəyyən bir eksenel mövqe ilə məhdudlaşdırılmalı və xaricə sürüşə bilməz.

3. Əsas iş prinsipinin dağılması

Sərbəst vəziyyət: Xarici diametr > Delik diametri, birbaşa dəliyə daxil edilə bilməz

Sıxılmış vəziyyət: Xarici diametr < Delik diametri (elastik deformasiyadan istifadə etməklə), kilidləmə yayı güc tətbiq edir, diametri azalır

Yuvaya daxil edin: Sıxılmış vəziyyəti qoruyun və yiv vəziyyətinə göndərin

Buraxıldıqdan sonra, iş vəziyyəti: Xarici diametr bərpa olunur > Delik diametri (yiv divarı ilə məhdudlaşır), elastik bərpa qüvvəsi radial təzyiqə çevrilir və Circlip Dəyirmi Tel Snap Halqalarının yivin dibinə sıx yapışmasına səbəb olur.
