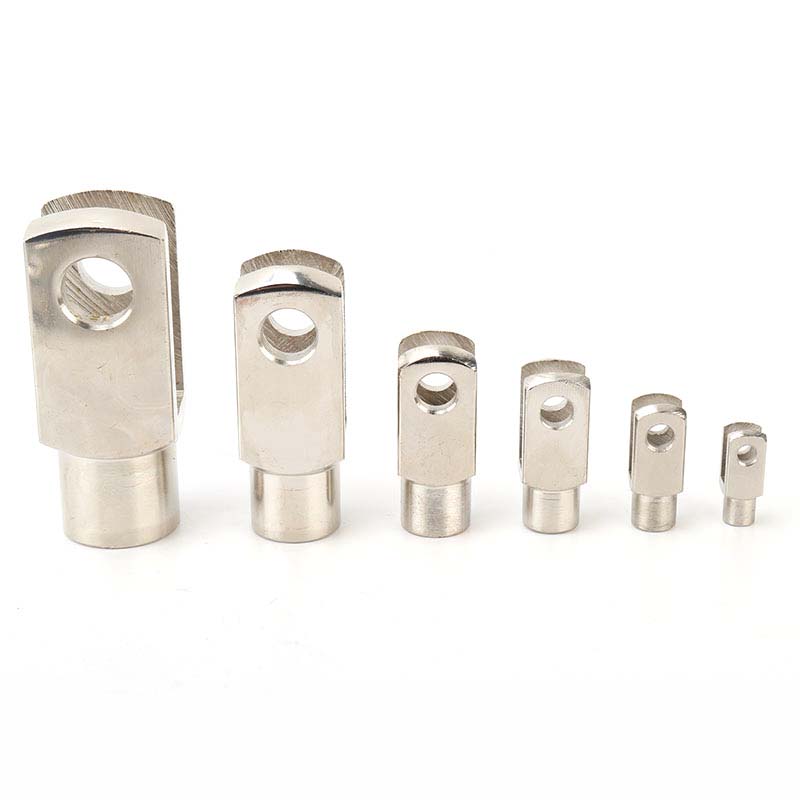

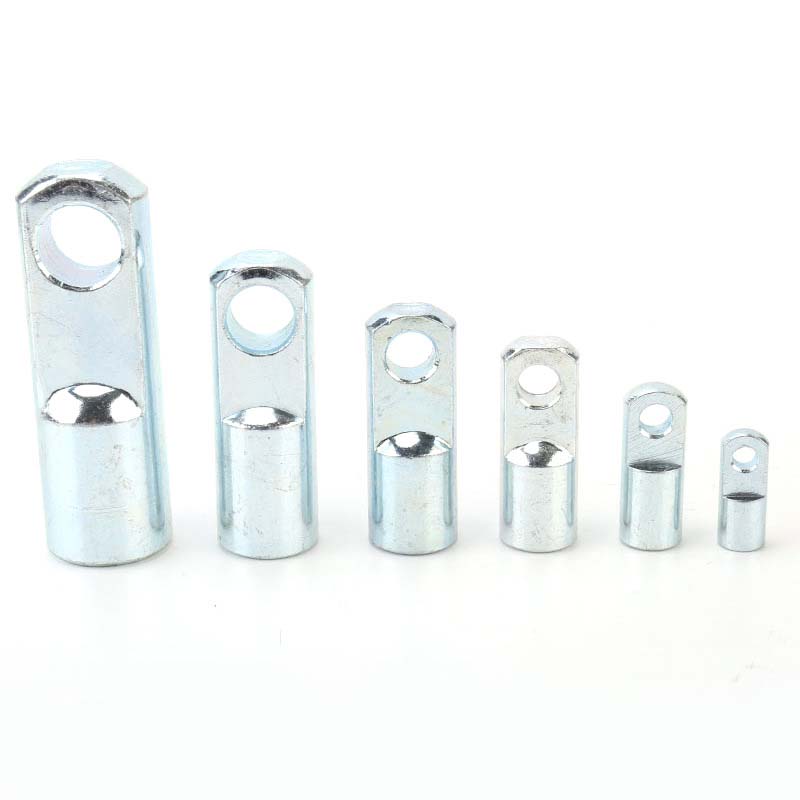

Clevis Tip I Bağlayıcı

Clevis tip I bağlayıcılar ümumi mexaniki əlaqə komponentidir. Onların delikləri digər komponentləri birləşdirmək üçün sancaqlar və ya boltlar daxil etmək üçün istifadə olunur. Düzgün quraşdırma hamar sükanı təmin edir. Xiaoguo® hərtərəfli sınaqdan keçmiş və müvafiq keyfiyyət standartlarına cavab verən materiallardan istifadə edir və uzunmüddətli istifadəni təmin edir.

Sorğu göndərin

Məhsul təsviri

Clevis tip I birləşdirici tez-tez nikel örtük (elektriksiz), sink örtük və ya anodizasiya kimi səth müalicəsi alır. Bu prosedurlar onlara pasa qarşı durmağa, sürtünməni azaltmağa və onlara bitmiş görünüş verməyə kömək edir. Uçlar hərəkət zamanı sürtünməni azaldaraq son dərəcə hamar olmaq üçün cilalanmış və ya üyüdülmüşdür. Yüksək temperatur və ya yüksək kimyəvi maddələr kimi sərt mühitlər üçün biz Teflon (PTFE) kimi xüsusi örtüklər əlavə edirik. Bütün bu müalicələr sancaqların daha uzun müddət dayanmasına və hətta ekstremal şəraitdə istifadə edildikdə etibarlı işləməsinə səbəb olur.

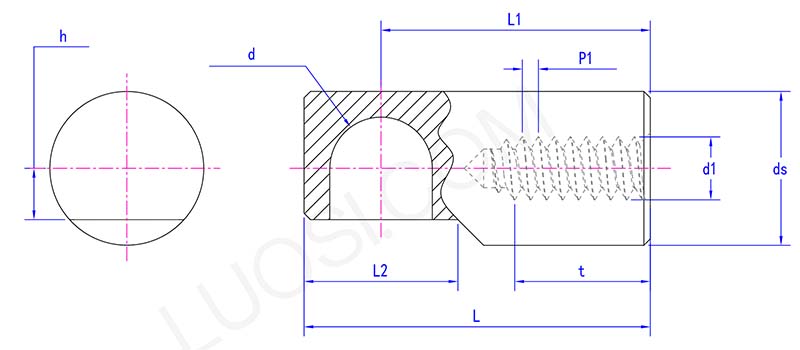

Clevis type I connector parameter

Bazar ertəsi	Φ8	Φ10	Φ12
d maks	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Ölçülər

Clevis tip I konnektorun ölçüləri 2 mm-dən nazik 50 mm-ə qədərdir və lazım olduqda uzunluğu 300 mm-ə qədər ola bilər. Top ucları əksər dişlilərdə tapa biləcəyiniz standart podşipniklərə və ya kollara uyğun gəlir. Onlar çox dəqiq qurulmuşdur (bəzi hallarda ± 0,01 mm) ona görə də hissələri tıxanmadan yerləşdirirlər.

Onları yerləşdirmək üçün yivli olanları (M4-dən M20 ölçülərinə qədər düşünün) birbaşa qazılmış deliklərə vidalayın.

Əgər pilləli, konusvari və ya layihənin tələb etdiyi hər hansı forma kimi fərqli bir forma ehtiyacınız varsa, Xiaoguo® fabriki onu fərdiləşdirə bilər. Yalnız müvafiq forma və parametrləri təmin etməlisiniz.

Həddindən artıq temperaturda və ya sərt mühitlərdə

İstiliyədavamlı ərintilərdən və ya keramikadan hazırlanmış Clevis tip I konnektor çılğın templərdə dayanır, dondurucu soyuqdan (-50°C) soba istisinə (500°C) qədər davam edir. Paslanmayan poladdan olanlar, qayıqlar və ya kimya zavodları kimi yaş və ya paslı ləkələr üçün uyğundur. Seramik sancaqlar hətta çox isti sobalarda da paslanmayacaq. Bəzi moly yağ və ya oxşar örtüklərə çırpın və onlar kobud, yüksək sürtünmə işlərini daha yaxşı idarə edirlər.

Bunlarsancaqlarşeylər qızdırılanda və ya silkələnəndə belə, dəqiq və çəki saxladıqlarına əmin olmaq üçün dəli kimi sınaqdan keçirin. Əsasən, onlar iş çətinləşəndə işdən çıxmamaq üçün qurulublar.
