DIN 571 Hex hHad Lag Vidaları

Xiaoguo®Ən çox satılan DIN 571 altıbucaqlı başlı vintlər – kobud yivləri və açarı idarə etmək üçün altıbucaqlı başlı ağır yüklü lag boltlar. Yivsiz sap oynaqları sıx şəkildə çəkir. Toplu sifarişlərə endirim edin.

Sorğu göndərin

Məhsul təsviri

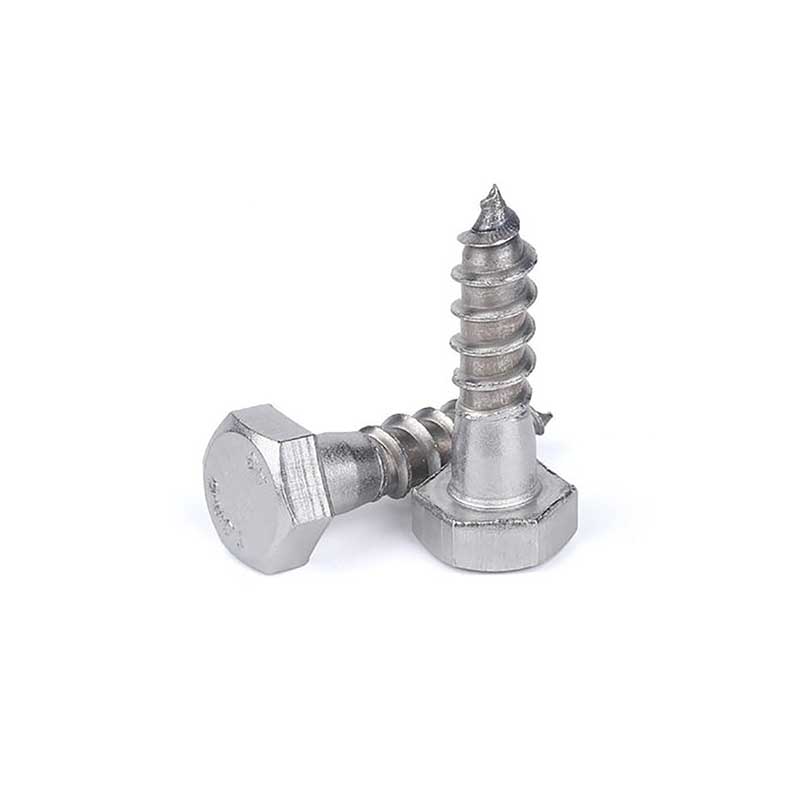

İstehsalçı XiaoGuo ilə DIN 571 altıbucaqlı başlı lag vintləri altıbucaqlı başlı, kobud dişləri olan yivli sapı və ucunda konusvari ucluğu olan ağır iş üçün özünü vuran bərkidicidir. Başın əks tərəflərinin ölçüləri standart spesifikasiyalara uyğundur. O, rozetka açarı, açıq açar və ya tənzimlənən açar ilə idarə oluna bilər. İpin profili dərindir və addım genişdir. Bu, adətən, metal komponentləri və ya ağır avadanlıqları taxta bir substrata bərkitmək üçün istifadə olunan başın yaxınlığında ipləri olmayan bir hissəyə malik qismən bir ipdir.

İstifadə zamanı ağac üzərində əvvəlcədən bələdçi delikləri qazmaq lazımdır, sonra isə DIN 571 altıbucaqlı başlı lag vintləri içəriyə daxil edin. Saplar və ağac lifləri arasında mexaniki birləşmə yüksək qalxma və kəsilmə müqaviməti yaradacaq. Material adətən karbon polad və ya paslanmayan poladdır. Karbon polad materialları adətən səthi müalicə tələb edir.

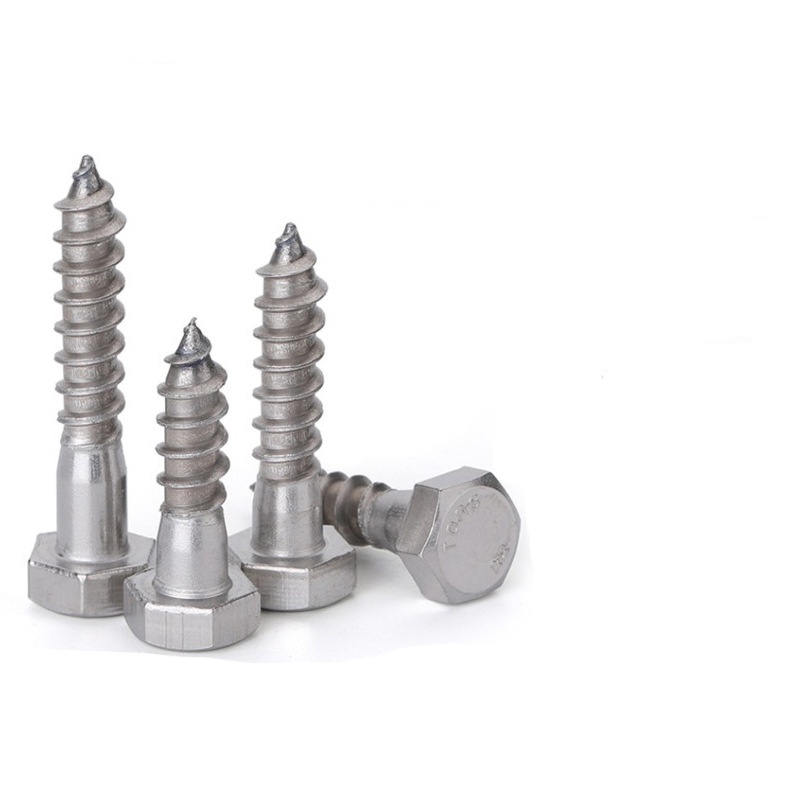

DIN 571 Hex hHad Lag Screws

Struktur təqdimatı

DIN 571 Altıbucaqlı başlı vintlər xüsusi olaraq ağacda ağır yüklü birləşmələr üçün nəzərdə tutulmuş bərkidicilərdir. Onların quruluşu üç hissədən ibarətdir: baş, çubuq və uc. Bu hissələr yüksək güclü ankraj əldə etmək üçün birlikdə işləyir.

1.Baş quruluşu

Başlıq standart altıbucaqlı formadadır, ölçüsü DIN 571-ə uyğundur. Onun hündürlüyü ipin diametrinin təxminən 60-70%-ni təşkil edir. Bu altıbucaqlı forma sürüşmədən ona çoxlu fırlanma momenti qoymağa imkan verir. Başın dibi düzdür və adətən onunla düz yuyucudan istifadə etməlisiniz. Bu, təzyiqi yayar və başın odun içərisinə çəkilməsinin qarşısını alır.

2. Çubuq və sap quruluşu

İplər adi metrik saplardan daha geniş məsafəyə malik qaba ağac saplarıdır. Başa qədər qaçmırlar - yuxarıya yaxın hamar bir hissə var, vida uzunluğunun təxminən üçdə birindən yarısına qədər. İp zirvəsi kifayət qədər iti, kök isə yuvarlaqlaşdırılmışdır. Bu, ağac liflərini kəsməyə kömək edir və zəif ləkələrin qarşısını alır. Hamar sapın diametri iplə eynidir və ya bir qədər kiçikdir.

3.Tip strukturu

Ucu konusvari, təxminən 30-45 dərəcə bucaqlıdır. Bu, çox kəskin deyil - daha çox bir az kütdür. Onu əvvəlcədən qazılmış çuxurda işə saldıqda, ucu DIN 571 altıbucaqlı başlı lag vintlərini düz istiqamətləndirir, beləliklə əyri girməsin. Yumşaq ağacda uc lifləri bir az kənara itələyə və onun öz-özünə başlamasına kömək edə bilər. Ancaq sərt ağacda o, əsasən yalnız bələdçilik edir - hələ də bir pilot çuxur qazmaq lazımdır.

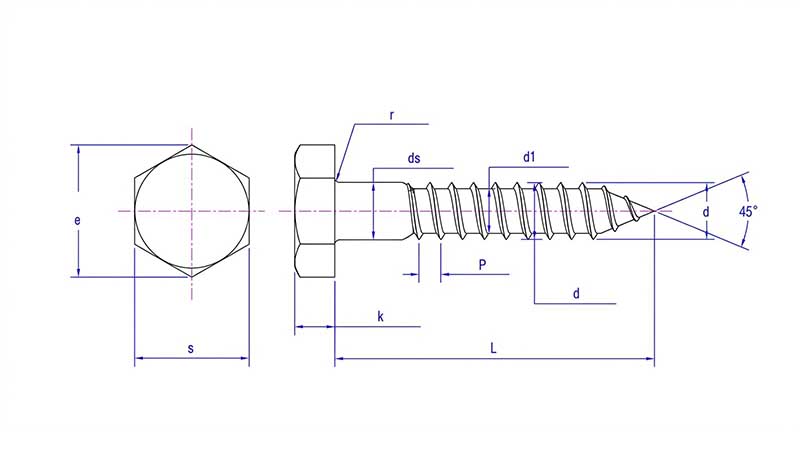

DIN 571 Hex hHad Lag Screws

Bazar ertəsi	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 maks	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 dəq	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds maks	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s maks	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e maks	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k maks	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k dəq	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r maks	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
