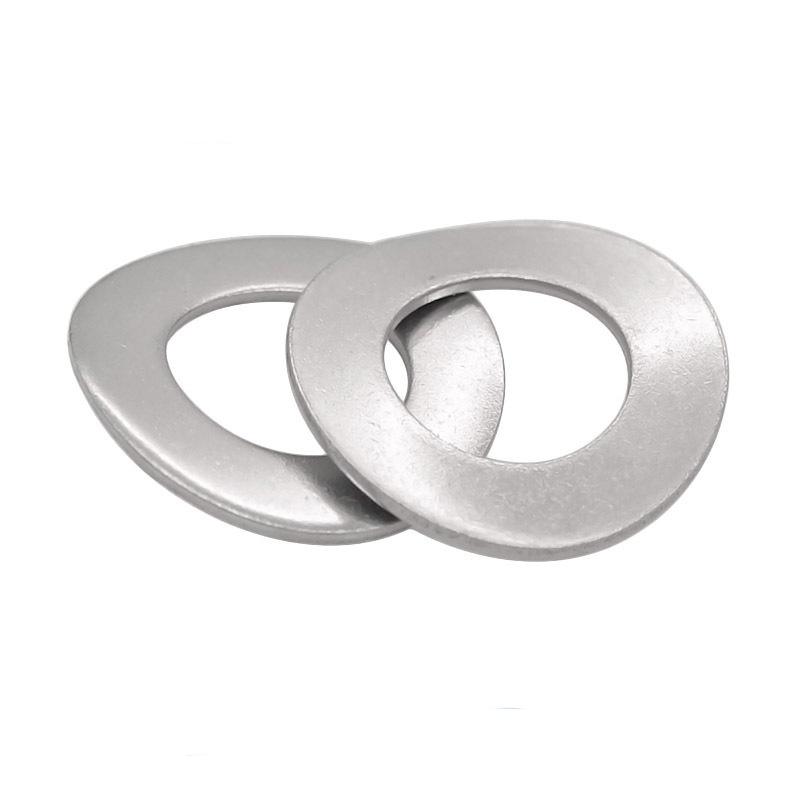

DIN137A əyri yay yuyucusu

Xiaoguo® Fabriki tərəfindən istehsal olunan DIN137A Əyri Yay Yuyucusu unikal dizayna malikdir. Bu dizayn, rulmanlar kimi komponentlər arasında sabit eksenel ön yükləmə qüvvəsini təmin edə bilər, eksenel boşluqları aradan qaldıra bilər, yuyucuların titrəməsinin qarşısını ala bilər və beləliklə, ümumi istifadəyə təsir göstərməməlidir.

Sorğu göndərin

Məhsul təsviri

DIN137A Əyri Yay Yuyucusu tək və ya çoxlu qövsvari əyilmə strukturuna malik elastik metal contadır. O, öz qövs deformasiyası vasitəsilə elastik önyükləmə qüvvəsi yaradır və boltlar və qoz-fındıqların altına yığılır. Bağlayıcıların birləşməsindəki boşluğu aradan qaldırmaq, əvvəlcədən yükləmə qüvvəsini saxlamaq, istilik genişlənməsini və ya aşınmasını kompensasiya etmək və orta vibrasiyaya müqavimət göstərmək üçün istifadə olunur.

ad	DIN137A əyri yay yuyucusu
Material	Paslanmayan polad/alaşımlı polad/karbon polad/pirinç/yay polad
Standartlar	DIN137A
Mövzu	Metrik/Metrik
Ölçülər	M2-M12
Bitir	Sink / Qara / Təbii / başqaları
Özelleştirilebilir	HƏ
Nümunə	HƏ

Struktur Giriş

DIN137A əyri yay yuyucunun quruluşu nə kimi görünür? Sadə dillə desək, qövs formalı kiçik metal üzükdür.

【Ümumi forma】

DIN137A əyri yay yuyucusu adi düz yuyucu deyil. Əlinizdə tutsanız, düz qalmadan öz-özünə qabarıq olduğunu görərsiniz. Qabarma üsulundan asılı olaraq, əsasən iki quruluş var:

（1）Tək dalğalı qövs forması (kiçik tağ körpüsü kimi)

Bütün yuyucunun tək qövs forması var, ortası daha yüksək, yanları isə aşağıdır, mini qövs körpüsünə bənzəyir. Sərbəst vəziyyətdə onun təbii hündürlüyü qalınlığından çox böyükdür. Düzləşdirildikdə, əks təkan yaradacaq.

（2）Çox dalğalı (dalğalı kartof çipsləri kimi)

Yuyucuda iki və ya daha çox dalğa var, zirvələr və dərələr bir-birini əvəz edir və dövrə ətrafında dönər. Bu struktur sıxıldıqda, deformasiya tək dalğadakı qədər əhəmiyyətli deyil, elastiklik daha vahid olur.

Bu iki növ yuyucu hər ikisi tam dairəvi halqalardır, ortada bir deşik var və kənarlarında kəsik yoxdur. Materialın qalınlığı bütün boyunca eynidır.

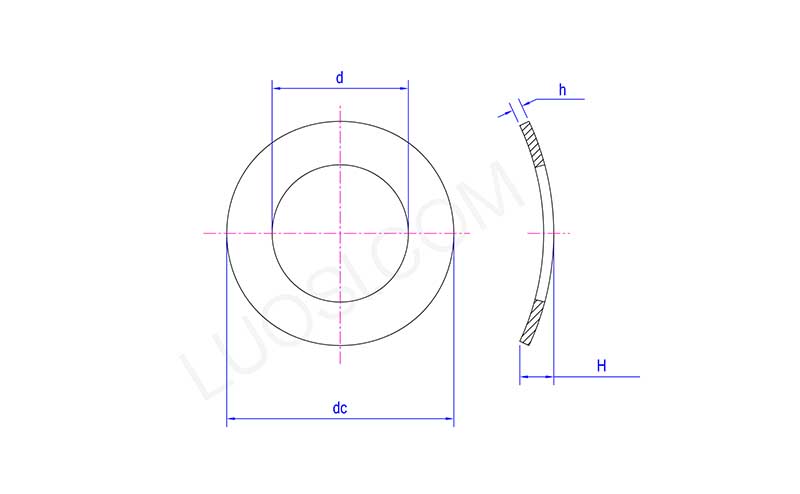

DIN137A Curved Spring Washer

Bazar ertəsi	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Əsas struktur hissələri】

（1）Qövsvari kontur (əsas)

Conta sərbəst vəziyyətdə düz deyil; əvəzinə, o, dairəvi istiqamət boyunca tək qövs səthini (tağ körpüsü kimi) və ya çoxlu dalğaları (dalğalar kimi) təqdim edir.

Bu əyri/dalğa forması elastiklik mənbəyidir.

（2）Qapalı döngə kəsilməz

DIN137A əyri yay yuyucusu heç bir spiral kəsikləri olmayan tam halqadır.

（3）Vahid qalınlıq bölməsi

Contanın qalınlığı hər hansı bir tədricən dəyişiklik və ya yerli incəlmə olmadan bütün çevrə boyunca vahiddir.

（4）Xarici diametrin daxili diametrə nisbəti

Xarici diametrin daxili diametrə nisbəti yuyucunun sərtliyinə və dəstəkləyici sahəsinə təsir göstərir.
