Pan başlı çarpaz girintiyə vurma vinti

Xiaoguo® Pan başlı çarpaz tıqqıltı vinti Çin mebel, avtomobil hissələri və elektrik cihazlarının yığılmasında geniş istifadə olunur. Sürücü dizaynı quraşdırmanı asanlaşdırır Onun sap dizaynı və daralmış ucu ilə əvvəlcədən vurmağa ehtiyac yoxdur. Təhlükəsiz kilidləmə effektinə nail olur və boşalmanın qarşısını effektiv şəkildə alır.

Sorğu göndərin

Məhsul təsviri

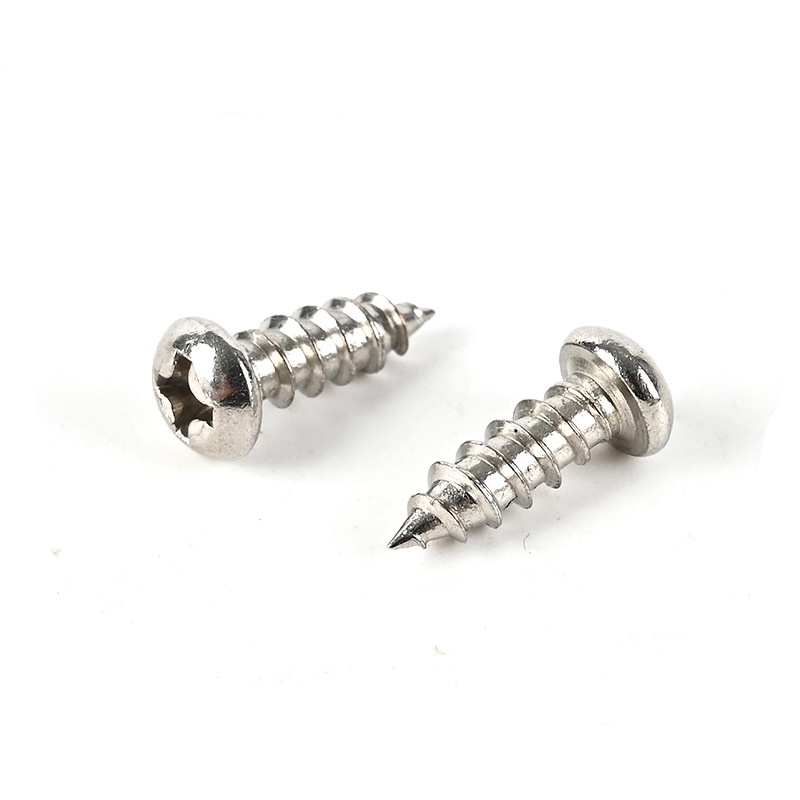

İstehsalçıdan Pan başlı çarpaz tıqqıltı vintiXiaoguo®çox yayılmış vint növüdür. Başı düz disk şəklindədir, üzərində çarpaz formalı yiv var. Bu yiv çarpaz başlı tornavida ilə bərkidilə bilər. Onun ən fərqli xüsusiyyəti ondan ibarətdir ki, onun iş parçası üzərində sapların əvvəlcədən qazılmasını tələb etmir - sizə lazım olan tək şey metal lövhədə, plastik hissədə və ya taxtada uyğun ölçülü deşik açmaq və sadəcə onu vidalamaqdır.

O, avtomatik olaraq çuxurda müvafiq daxili ipləri "oyacaq" və etibarlı şəkildə tutacaq. Pan başlı çarpaz tıqqıltı vinti elektrik korpuslarının, avtomobil interyerlərinin tikintisində, mebel yığılmasında və aparat komponentlərinin tez birləşdirilməsində geniş istifadə olunur. Onlar kütləvi istehsal xətlərində elektrik tornavidalardan istifadə edərək səmərəli quraşdırma üçün xüsusilə uyğundur.

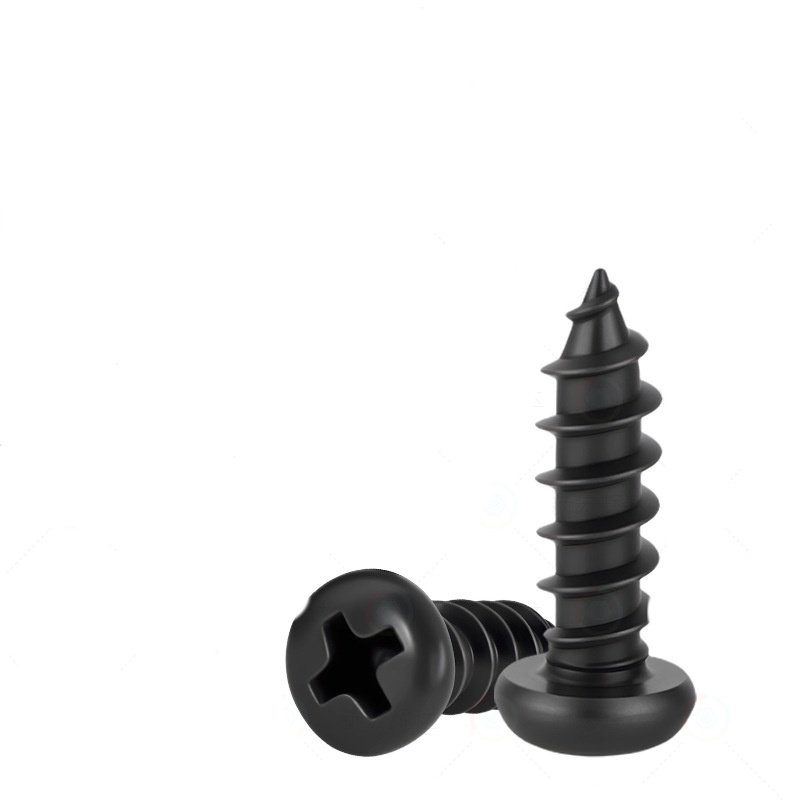

Pan Head Cross Recess Tapping Screw

İş prinsipi

Pan başlı çarpaz tıqqıltı vintinin iş prinsipi birləşdirilən materialların xüsusiyyətlərindən və vint quyruğunun dizaynından asılı olaraq metal plastik deformasiyaya və ya yüngül kəsilməyə əsaslanır.

Əvvəlcədən hazırlanmış alt çuxur

Özünü vuran vintlərdən istifadə etməzdən əvvəl, birləşdirilmiş komponentdə bir pilot deşik qazılmalı və ya delinməlidir. Alt çuxurun funksiyası vintləri istiqamətləndirmək və material axını üçün boş yerə nəzarət etməkdir.

Daxili iplik forması

Pan başlı çarpaz girinti vurma vidası fırlandıqda və eksenel olaraq irəlilədikdə, konusvari uc birinci olaraq alt dəliyə daxil olur və deşik açılmasının bir qədər genişlənməsinə səbəb olur. İp alt dəliyin diametrindən böyük olduğundan, sap dişləri dəliyin divarının materialına radial sıxılma tətbiq edəcək.

Kilidləmə mərhələsi

Vida tam taxıldıqda, sıxılma və ya kəsmə nəticəsində yaranan yivli yiv vida dişi ilə uyğunlaşır. Birləşdirilmiş material elastik həddə cüzi geri dönməyə məruz qalır, vida saplarını möhkəm tutur və böyük bir sürtünmə müqaviməti yaradır. Bu sürtünmə qüvvəsi eyni vaxtda onların hər ikisinə təsir edir, xarici qüvvənin təsiri altında vintin boşalmasının qarşısını alır.

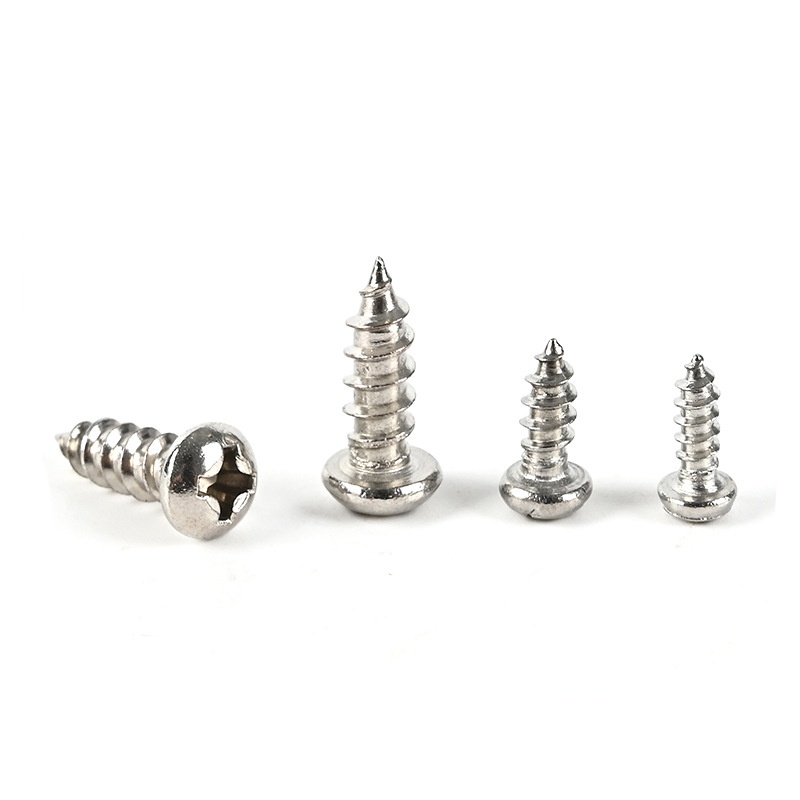

Pan Head Cross Recess Tapping Screw

Tez-tez verilən suallar

（1）Polad lövhələrin nə qədər qalınlığına vidalana bilər?

Birləşdirilmiş polad plitələrin qalınlığının vintlərin nominal diametrindən çox olmaması tövsiyə olunur. Plastik və ağac kimi yumşaq materiallar uyğun şəkildə qalınlaşdırıla bilər.

（2）Niyə burulma zamanı çoxlu fırlanma momenti olduğunu hiss edir və hətta dırnağın qırılmasına səbəb olur?

Mümkün səbəblər və həll yolları:

Alt dəlik çox kiçikdir → O, müvafiq şəkildə böyüdülməlidir

Həddindən artıq quraşdırma anı → Fırlanma sürətini azaldın

（3）Minimum sifariş miqdarınız (MOQ) nədir?

Pan Head Cross Girinti Vintinin standart spesifikasiyası toplu MOQ təxminən 10,000 - 50,000 ədəddir.

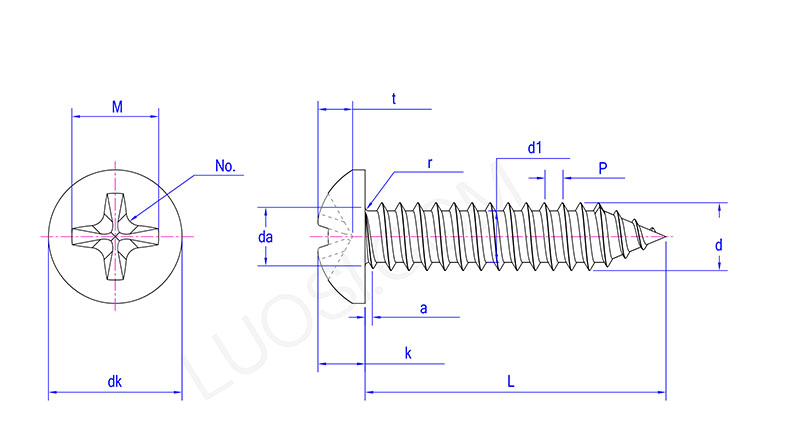

Pan Head Cross Recess Tapping Screw

Bazar ertəsi	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maks	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da maks	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maks	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k dəq	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
yox.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t maks	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maks	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 dəq	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d maks	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
