T style tip 1a ilə qaynaq qoz-fındıq

T style qaynaq qoz-fındıqları 1A ilə xüsusi olaraq qaynaq metallar üçün hazırlanmışdır və 1a spesifikasiyasına uyğun, sıx bir uyğunluq təmin edir. Metal çərçivələr, dayaqlar və ya mexaniki avadanlıqlar üçün uyğundur, T şəkilli dizayn yer qənaət etməyə kömək edir. Xiaoguo ® fabrikində çox miqdarda mal var. Xüsusi ehtiyacları ödəyən məhsulları da düzəldə və təmin edə bilərik.

Model:JIS B1196-3.1-2001

Sorğu göndərin

Məhsul təsviri

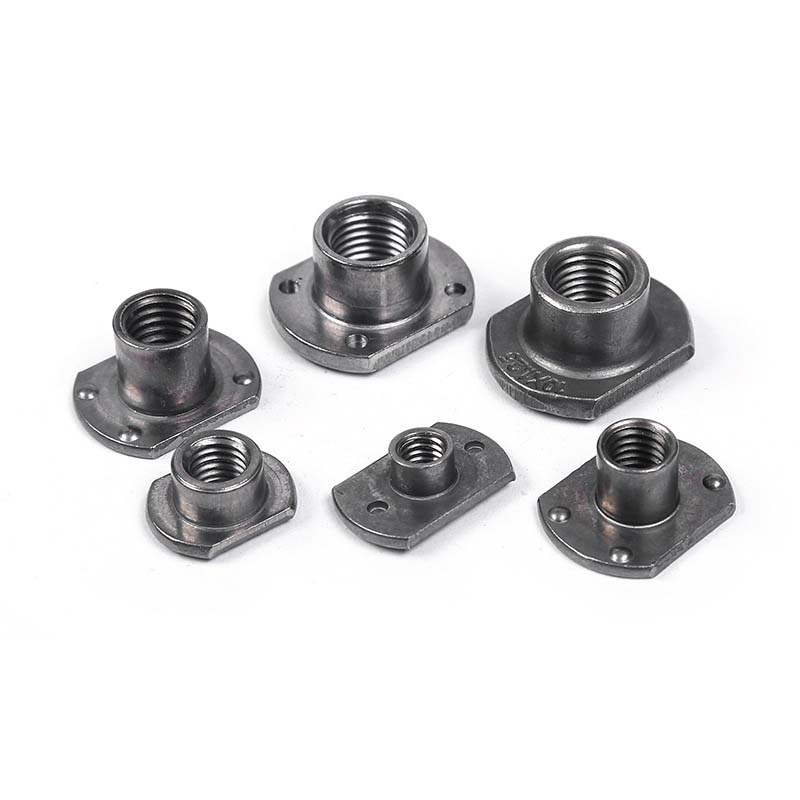

Tip 1 ilə tipli tipli qaynaq qoz-fındıq, altındakı silindrik hissəsi olan "T" hərfinə bənzər bir forma var. Xüsusilə qaynaq üçün hazırlanmış flanşda bir neçə kiçik çıxıntı var. Ümumi ip spesifikasiyaları m4-dən m12-ə qədərdir.

Məhsul parametrləri

T style weld nuts with type 1A parameter

Mam	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 \| 1.25	1.25 \| 1.5	1.25 \| 1.75 \|
dK max	20.5	20.5	23.7	23.7	31	33.2
dk dəqiqə	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
DS max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
K max	5.9	6.9	7.5	9	10.6	11.8
k dəqiqə	5.1	6.1	6.5	8	9.4	10.2
H max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
D2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 dəq	6.7	6.7	8.7	10.7	12.7	14.7
H2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 dəq	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 dəq	2.75	2.75	2.75	2.75	3.55	3.55
H1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 dəq	0.4	0.4	0.4	0.4	0.5	0.5
D1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 dəq	14.8	14.8	16.75	16.75	21.7	23.7

Məhsul xüsusiyyətləri və quraşdırılması

T tip 1 ilə tipli tipli qaynaq qoz-fındıqları fərqli bir t şəkilli bir quruluşdur. Flanş, kontakt sahəsini metal boşqabla artıra, təzyiqi paylaya və qaynaqları daha etibarlı hala gətirə bilər. Flanşdakı qaynaq çıxıntılarının ölçüsü və hündürlüyü eynidir və qaynaq prosesində istilik vahiddir. Onun ipi dəqiqliyi yüksəkdir. Bolt vidalananda, heç bir sıxma və ya gevşetmədən çox hamar hiss olunur.

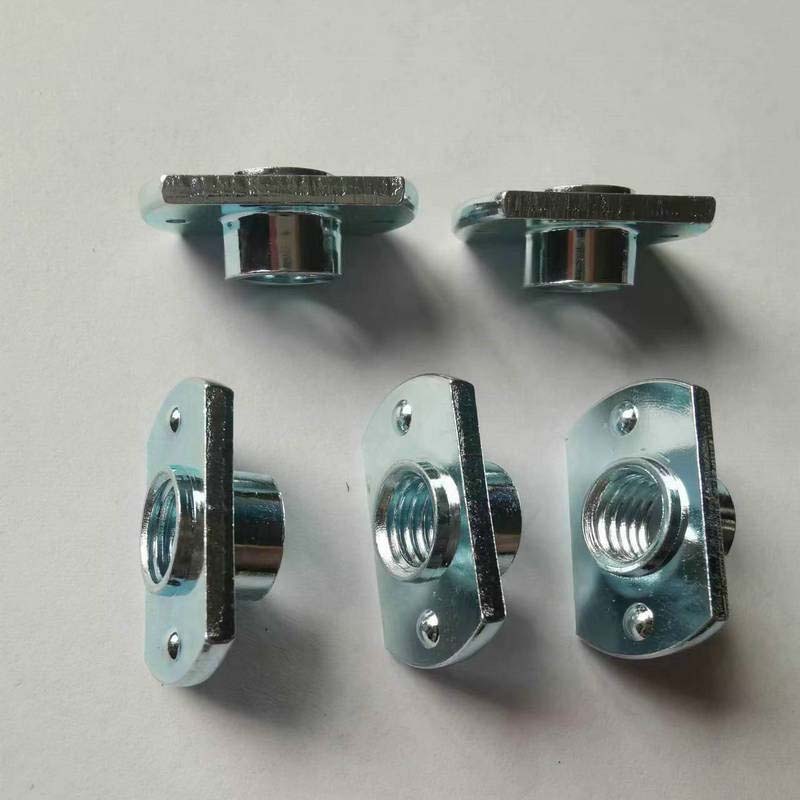

T style weld nuts with type 1A

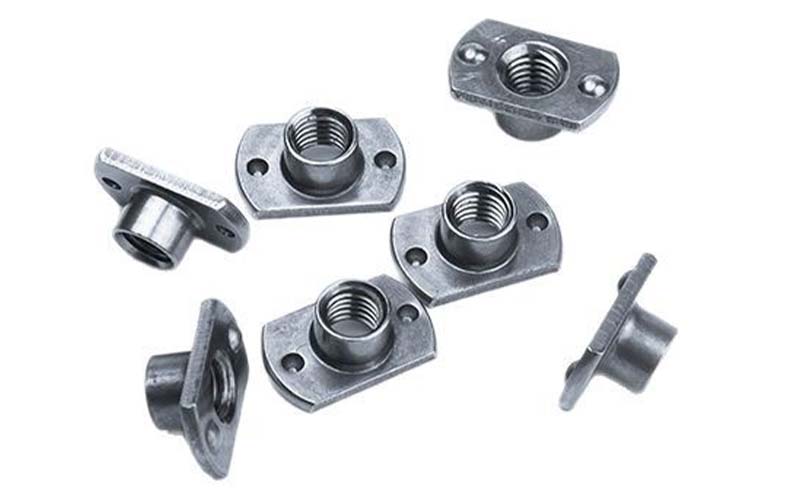

1A T ty tipli qaynaq qoz-fındıqları onların şəklinə görə adlandırılmışdır: altıbucaqlı qoz gövdəsi düzbucaqlı baza boşqabında (flanşın) ekrentri şəkildə quraşdırılmışdır. 1A növü, flanşın kənarında qövs qaynaq (mig və ya tig) üçün nəzərdə tutulmuşdur. 'T' forma dizaynı, bir mərkəz qozun quraşdırıla bilmədiyi kənarın yaxınlığında, hətta kənarın yaxınlığında yivli çuxurları yerləşdirməyə imkan verir və asanlıqla əldə edilə bilər.

T style tipli tipli tipli qoz-fındıq quraşdırmaq düzbucaqlı flanşın periferiyası boyunca qaynaq etmək deməkdir. 1A tipli qoz bazası düzdür və heç bir dəlik və çıxıntı yoxdur. Flanş kənarı boyunca davamlı qaynaq muncuqları yaratmaq üçün mig və ya tig istifadə edə bilərsiniz. Yaxşı ümumi birləşmə çox vacibdir, çünki bu flanşın düzəltməyin yeganə yoludur. Zəhmət olmasa metalın əvvəlcədən təmizləyin.

1a t tipli qaynaq qoz-fındıq adi nisbətən daha bahalıdırkvadrat qoz-fındıq. Flanşın və əlavə materialların emalı formasını ödəməli olacaqsınız. Flanşın ətrafında düzgün qaynaqlanmasını da daha uzun çəkirlər. Xüsusilə ipin mövqeyinin ofset olması, onlardan istifadə etmək lazımdır; Əks təqdirdə, standart qoz-fındıq daha ucuz ola bilər.
