Üst proyeksiya qaynaq vinti

Üst proyeksiya qaynaq vinti xüsusi olaraq üz qaynağı üçün nəzərdə tutulmuşdur. Boltun səthində əriyən və metal səthlə birləşə bilən kiçik çıxıntılar var. Onlar avtomobil komponentləri, elektrik çərçivə hissələri və ya metal panellər üçün uyğundur. Xiaoguo® təchizatçısı pulsuz nümunələr təqdim edir.

Model:Q 199-1999

Sorğu göndərin

Məhsul təsviri

Tyuxarı proyeksiyalı qaynaq vinti əsasən bir vint və çıxıntılı qaynaq platforması olan başdan ibarətdir. Vida hissəsində standart yivlər var və yuxarıda hamısı eyni hündürlükdə olan qaynaqlanmış çıxıntıların müəyyən sayda və forması var.

Üstünlüklər və Tətbiqlər

Baş proyeksiyalı qaynaq vidası üzərindəki bu uclar həm güclü, həm də səmərəlidir. Qaynaq prosesi zamanı cərəyan qabarıq qaynaq platformasında cəmlənir ki, bu da boltların və qaynaqlanmış hissələrin adi qaynaq üsulları ilə müqayisədə çox daha qısa müddətdə möhkəm bağlanmasına imkan verir. Üç qabarıq qaynaq stansiyası boltlar avtomatik olaraq düzgün mövqelərini tapmağa kömək edə bilər.

Üst proyeksiya qaynaq vintləri avtomobil sənayesində istifadə olunur. Avtomobil gövdələrinin istehsalında bu tip boltlar müxtəlif komponentləri birləşdirmək üçün geniş istifadə olunur. Məsələn, avtomobil oturacaqlarının quraşdırılmasında. Birincisi, bolt avtomobilin gövdəsinə çıxan qaynaq vasitəsilə qaynaqlanır. Sonra oturacağın quraşdırma delikləri boltla hizalanır və oturacağın etibarlı şəkildə bərkidilməsi üçün bir qayka sıxılır və avtomobilin hərəkəti zamanı oturacağın silkələnməsini təmin edir.

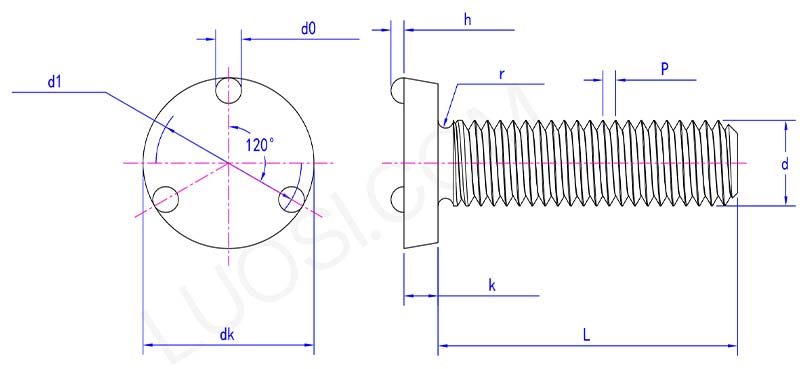

top projection weld screw parameter

Bazar ertəsi	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
dk dəq	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k dəq	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 dəq	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 dəq	2.4	2.4	2.4	2.9	2.9	3.4

Qaynaq vinti mətbəx cihazlarının istehsalında istifadə olunur. Mətbəx cihazlarının istehsalı zamanı, məsələn, sobalar, mikrodalğalı sobalar və qabyuyan maşınlar istehsal edilərkən, onlardan istifadə olunur. Qızdırıcı boru dayaqlarını, nimçə bələdçilərini və digər komponentləri sobanın içərisinə quraşdırarkən, onlar əvvəlcə sobanın daxili astarına və ya xarici qabığına qaynaq ediləcək, sonra isə müvafiq komponentlər yivli hissələrə vidalanaraq bərkidilir.boltlar.

Məhsul Xüsusiyyətləri

Üst proyeksiya qaynaq vintinin ən fərqləndirici xüsusiyyəti onun baş hissəsindəki unikal çıxıntılı qaynaq platformasıdır. Bu spot qaynaq maşınları müntəzəm formalara və vahid ölçülərə malikdir. Qaynaq prosesi zamanı onlar cərəyanı dəqiq şəkildə cəmləşdirə, zəmanətli qaynaq keyfiyyəti ilə sabit və etibarlı qaynaq nəticəsini təmin edə bilirlər. Konveks qaynaq stansiyasının olması səbəbindən qaynaq prosesi zamanı qaynaq hissələrinin səthinin zədələnməsi nisbətən azdır və qaynaqlanmış hissələrin görünüşü və performansı daha yaxşı saxlanıla bilər.
