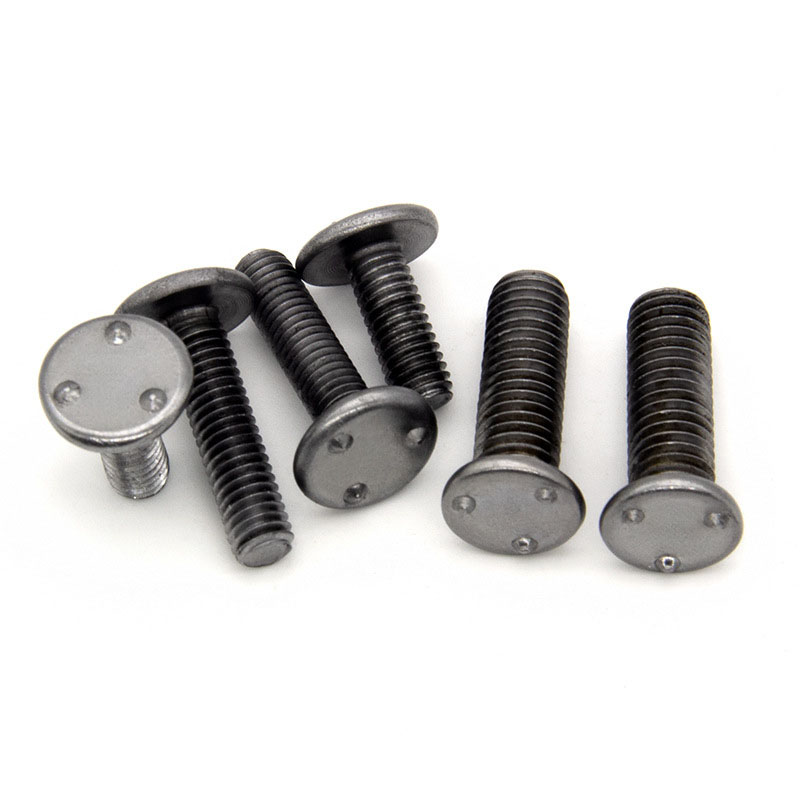

Tip T3 Proyeksiya Qaynaqları

T3 tipli proyeksiya qaynaq dirəkləri xüsusi olaraq nöqtəli qaynaq üçün nəzərdə tutulmuşdur. Onların kiçik çıxıntıları əriyir və metal səthlə birləşir. Onlar avtomobil komponentləri, elektrik çərçivələri və ya metal panellər üçün uyğundur. Xiaoguo® fabrikinin kifayət qədər ehtiyatı var.

Model:IFI 148-2-2002

Sorğu göndərin

Məhsul təsviri

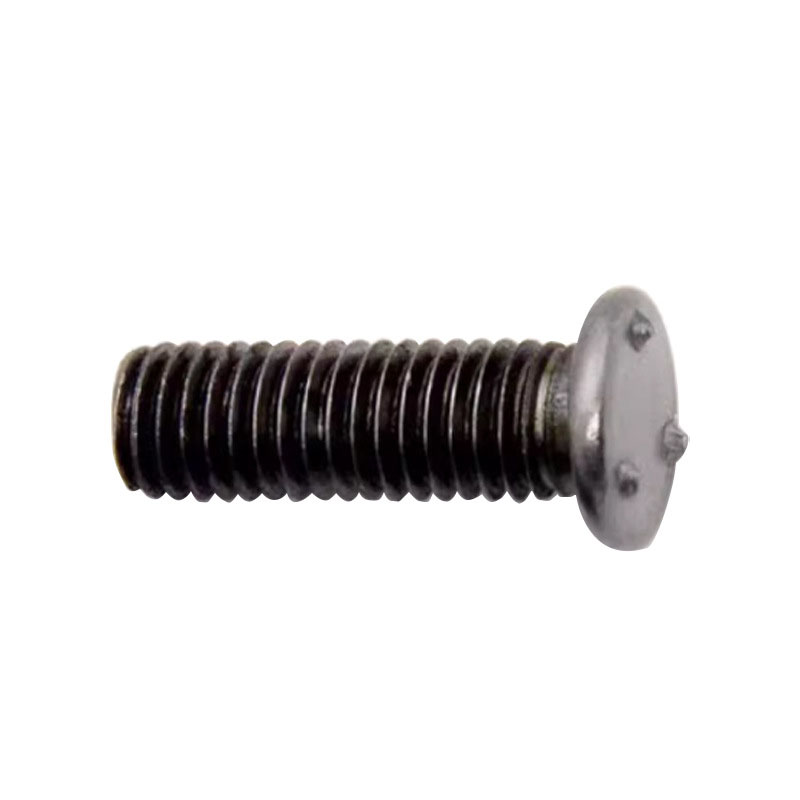

Tip T3 proyeksiyalı qaynaq dirəkləri qaynaq və fiksasiya üçün istifadə olunan bir növ birləşdirici parçadır. Bu, uzunluğu boyunca sapları olan bir metal çubuqdur və başında qaynaq prosesində həlledici olan bir neçə kiçik çıxıntılar var. Müxtəlif uzunluqlar da mövcuddur.

Tətbiq Xüsusiyyətləri

T3 proyeksiyalı qaynaq dirəkləri paslı yük maşınının kuzov panellərini təmir etmək üçün istifadə olunur. Baxım prosesini sadələşdirə bilərlər. Onu nazik əsas lövhəyə yapışdırın. Ucu pasdan yanaraq etibarlı bir qaynaq əldə edə bilər. Yeni sabit bələdçi rels boltlardan istifadə edərək birbaşa dirəyə bərkidilə bilər. Çamurluqda deliklər qazmağa və ya qoz-fındıqların quraşdırılmasına ehtiyac yoxdur.

T3 tipli proyeksiya qaynaq dirəkləri alüminium dəniz bələdçi relslərinin istehsalında istifadə olunur. Onlar dəniz ərintiləri üçün uyğundur və korroziyaya qarşı bələdçi rels dayaqları kimi istifadə edilə bilər. Aşağı temperatur rejimindən istifadə etməklə, qaynaq əyilmə olmadan gövdənin yan tərəfdən həyata keçirilə bilər. Paslanmayan poladdan bələdçi relsini yuxarıdakı göyərtədəki vida dirəyinə vidalayın. O, yivli birləşmələrə nisbətən duz spreyinə daha davamlıdır. Qazma sızmaya səbəb olmayacaq.

Metal pilləkən pilləkənlərini gücləndirmək üçün T3 tipli proyeksiya qaynaq dirəkləri istifadə olunur. Onlar tutma zolaqları əlavə etmək üçün istifadə edilə bilər. Hər 6 düymdən bir barmaq qapağından qaynaq edin. Boltlardan istifadə edərək, sürüşməyə qarşı kauçuku birbaşa dirəyə bərkidin. Spot qaynaq köhnə pilləkənlərdə oksid təbəqəsinə nüfuz edə bilər. Zımparaya ehtiyac olmadan OSHA sürüşməyə qarşı testdən keçə bilər.

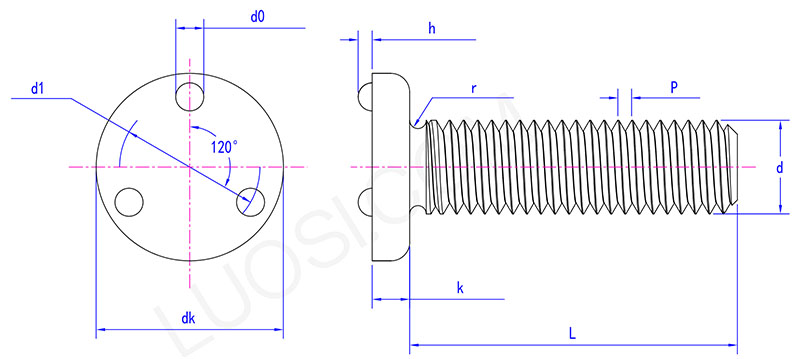

Type T3 projection weld stud parameter

Bazar ertəsi	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk dəq	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k maks	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k dəq	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 dəq	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Məhsul Xüsusiyyəti

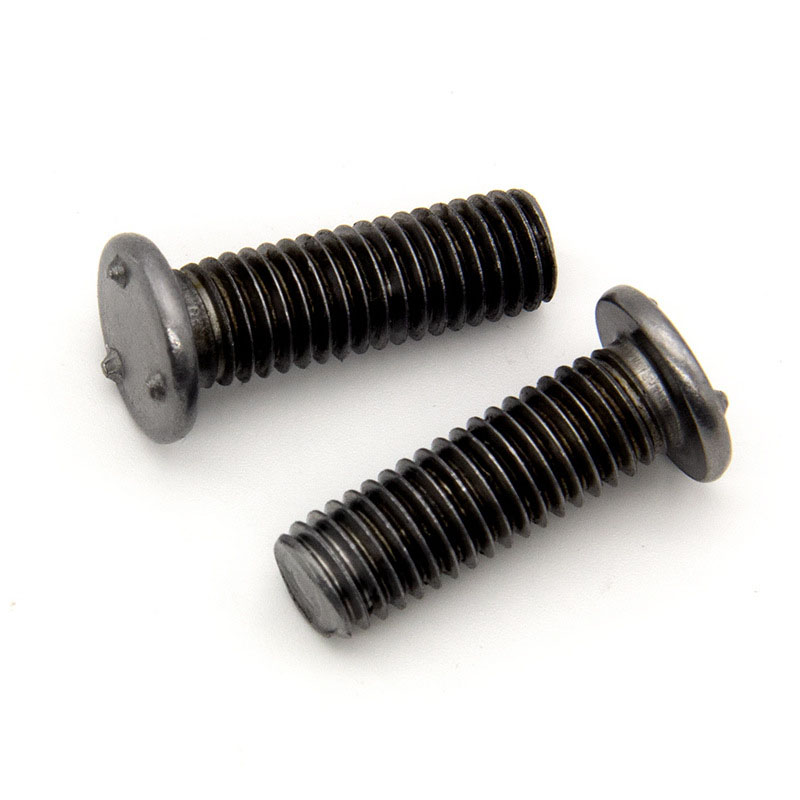

T3 tipli proyeksiyalı qaynaq dirəklərinin ən fərqləndirici xüsusiyyəti baş hissəsindəki çıxıntılı dizayndır. Çıxıntılar vahid ölçülüdür və qaynaq zamanı iş parçasının səthi ilə dəqiq təmasda ola bilər. Cərəyan keçdikdə, istilik iş parçası ilə əriyən və birləşən çıxıntılarda cəmlənir. Qaynaqdan sonra yivli sütun və iş parçası demək olar ki, heç bir boşluq olmadan sıx bağlanır.
