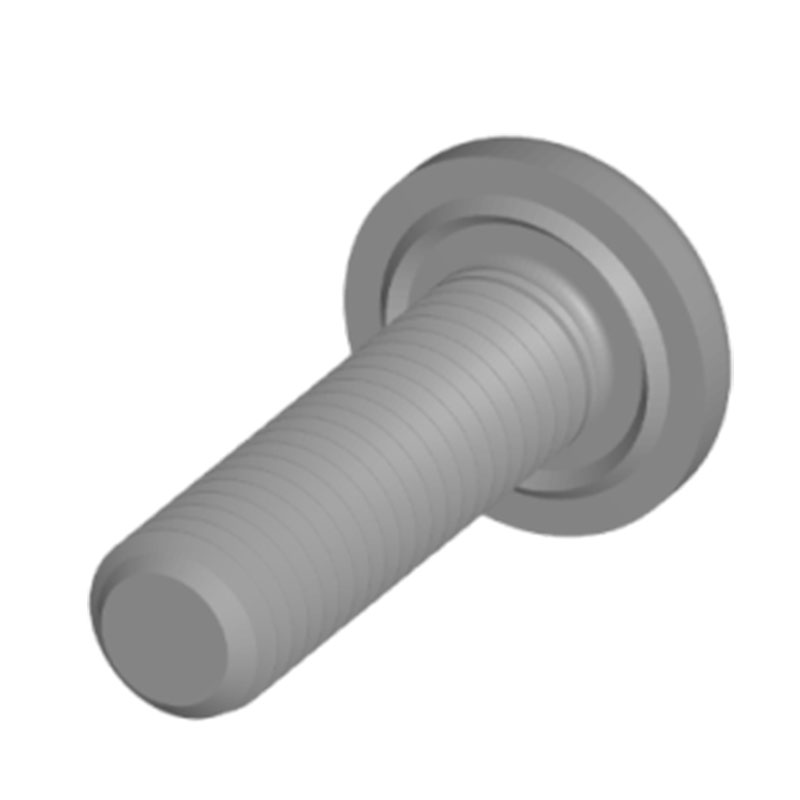

Ur proyeksiya qaynaqları tipli

Xiaoguo ® Təchizatçısı tərəfindən istehsal olunan ur proyeksiya qaynaqları tipi 148-4-2002 standartlarına uyğundur. İstehsalçı bitkilərində, onlar tez-tez qalın metal komponentləri birləşdirmək üçün istifadə olunur və bu komponentlərin etibarlı qaynağı həyati əhəmiyyət kəsb edir. Pulsuz nümunələr təklif edə bilərik.

Model:IFI 148-4-2002

Sorğu göndərin

Məhsul təsviri

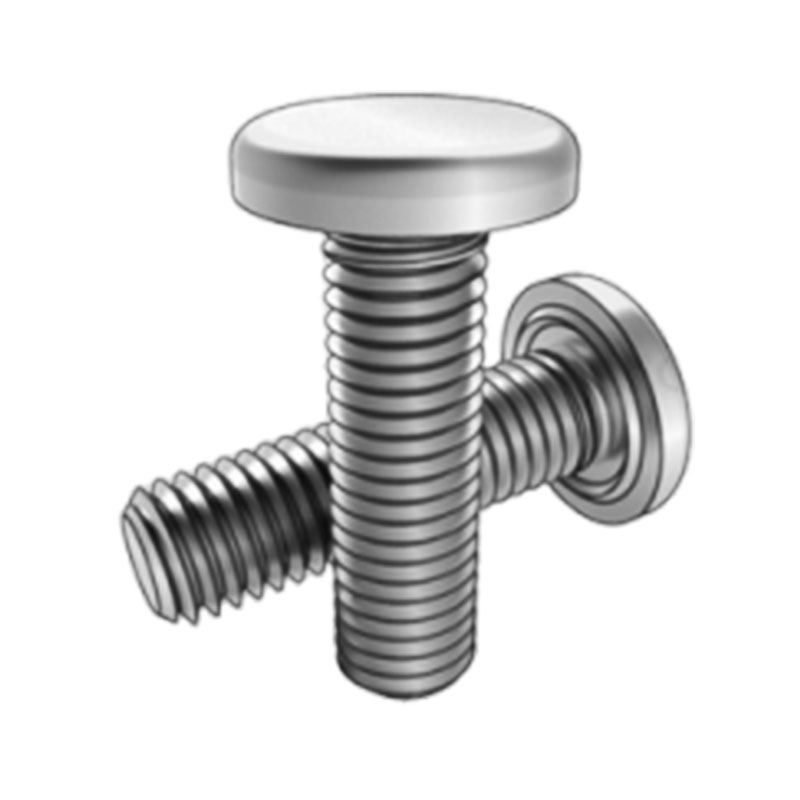

Type ur proyeksiya qaynaq damarları, əlaqəli komponentin səthi ilə təmas sahəsini artıra bilən, hamar və düz bir səthə sahib böyük bir dairəvi düz bir baş forması var. Onlar tez-tez nazik plitələr və dekorativ komponentlərin bağlantısında istifadə olunur.

Məhsul xüsusiyyətləri

Oval nöqtəsi olan tam yivli dişlər, bir sonu tədricən bir oval başına daralma ilə işləyən iplərdir. Quraşdırma zamanı deliklərə döngələri rəvan şəkildə istiqamətləndirən bir bələdçi kimidir. Bu, xüsusən əl ilə və ya dar boşluqlarda işləyərkən hissələrdəki iplərə zərər verə biləcəyiniz deməkdir. Digər ucunda standart bir qoz istifadə edin.

Qaynaq bitdikdən sonra, tip ur proyeksiya qaynaqları, böyük gərginlik qüvvələri, kəsmə qüvvələri və titrəmələri ilə təchiz edilmiş iş parçası ilə yüksək güclü bir əlaqə yaradır. Uzunmüddətli istifadə zamanı, xarici qüvvələrə və ya avadanlıq titrəməsinə məruz qaldıqda, polad quruluşu inşaat quruluşunun sabitliyini təmin edən polad quruluşlarında polad şüalar və polad sütunlar arasındakı əlaqə qovşaqları arasındakı qaynaq və yıxılması ehtimalı azdır.

Ur proyeksiya qaynaq damarlarının yivli emal dəqiqliyi yüksəkdir. Standart qoz-fındıq və ya daxili iplərlə komponentlər və ya quraşdırılma zamanı yapışma və ya iplik sürüşməsi kimi heç bir problem olmayacaqdır. Bu, digər komponentlərin sonrakı quraşdırılmasının asanlıqla və dəqiqliyi, bununla da ümumi montaj keyfiyyətinin yaxşılaşdırılmasını təmin edir.

Type Ur Proyeksiya Qaynaqları işlətmək çox asandır və mürəkkəb bir yerləşdirmə prosesi tələb etmir. Qaynaq prosesi zamanı başında xüsusi qaldırılmış dizayn, onu tez qaynaq parçasına tez bir zamanda riayət etməyə imkan verir. Qaynaq avadanlığı işə götürüldükdən sonra, qaldırılmış hissəsi sürətlə əriyir, qayada qaynaq parçasına möhkəm bir şəkildə əriyir. Bu quraşdırma vaxtını əhəmiyyətli dərəcədə azaldır və istehsal səmərəliliyini artırır.

Məhsul parametrləri

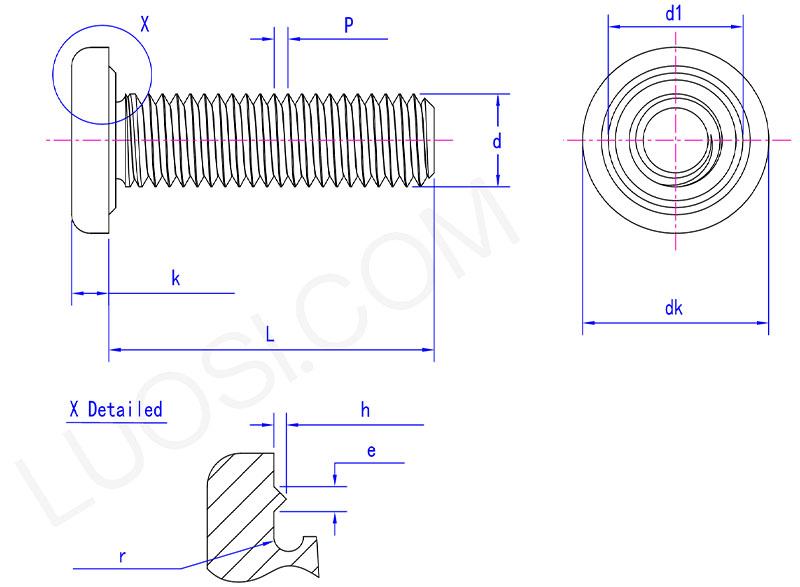

Type UR projection weld stud parameter

Mam	# 4	# 6	# 8	# 10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dK max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk dəqiqə	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
K max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k dəqiqə	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
H max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
