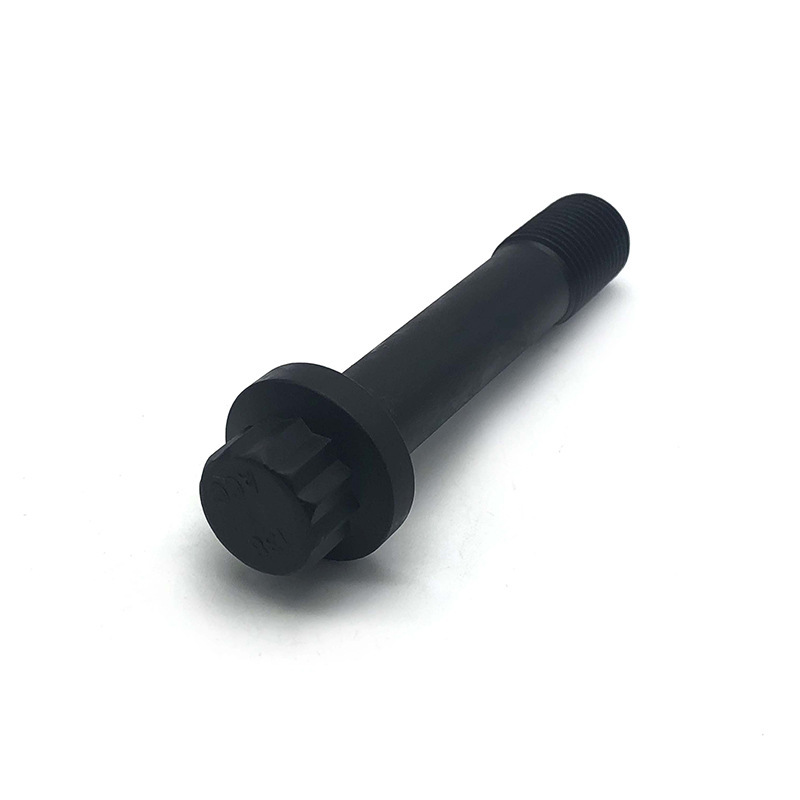

12 Nöqtəli Flanşlı Vida

Dərhal toplu olaraq Xiaoguo® 12 Nöqtəli Flanşlı Vida üçün sifariş verin. Bu məhsul unikal 12 nöqtəli baş dizaynına malikdir və söndürmə və istiləşmə proseslərinə məruz qalmış 12,9 dərəcəli yüngül lehimli poladdan hazırlanmışdır, son dartılma gücü 1200 MPa-dan yuxarıdır və bu, mühərrikin ağır yüklü hissələrində istifadə üçün uyğundur.

Sorğu göndərin

Məhsul təsviri

12 Nöqtəli Flanşlı Vida, on iki küncdən ibarət başlığı və altındakı genişlənmiş flanş dayaq səthi olan yüksək performanslı bərkidicidir. Onun baş forması yüksək fırlanma momenti və vibrasiyanın boşalmasına qarşı müqavimət üçün xüsusi olaraq hazırlanmış on iki nöqtəli sürücünü və inteqrasiya edilmiş flanş strukturunu birləşdirən ikiqat altıbucaqlı dizaynı qəbul edir.

Bu 12 Nöqtəli Flanşlı Vida adətən avtomobil transmissiya sistemlərində, mühərrik bloklarında, təyyarə mühərriklərində və yüksək güclü sənaye avadanlıqlarında istifadə olunur. Ənənəvi altıbucaqlı başlı boltlar və daxili altıbucaqlı silindrik başlı vintləri əvəz etmək üçün ideal həll yoludur. On iki tərəfli sürücü səthinin dizaynı Halqa açarı və ya on iki tərəfli rozetkaların istifadəsinə imkan verir, standart altıbucaqlı başlıqlarla müqayisədə dar məkanlarda 30° yerdəyişmə əməliyyatına imkan verir, nəticədə daha yüksək quraşdırma səmərəliliyi ilə nəticələnir.

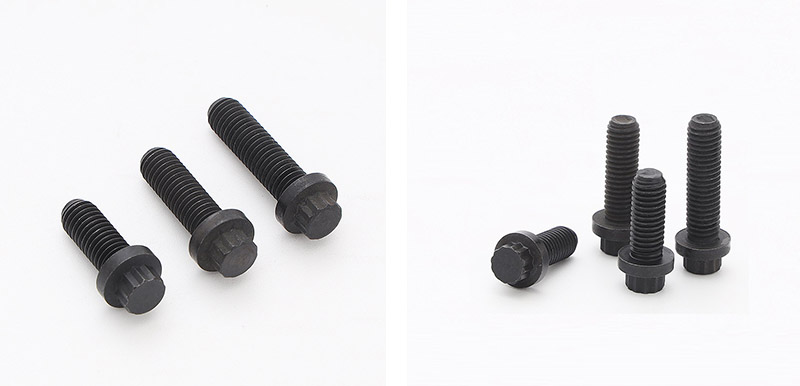

12 Point Flange Screw

Əsas üstünlük

12 Nöqtəli Flanşlı Vidanın əsas üstünlükləri əsasən aşağıdakı aspektlərdə əks olunur:

（1） On iki nöqtəli baş növü

Daha çox təmas səthləri: On iki nöqtəli başlıq növü altıbucaqlı başlıqdan iki dəfə çox təmas səthinə malikdir və bu, başa zərər vermədən daha yüksək sıxma momentinə tab gətirməyə imkan verir.

Sürüşmə bucağı riski azdır: Gücün paylanması daha vahiddir, bu da onu yüksək yüklənmə tələb edən tətbiqlər üçün uyğun edir.

（2） İnteqrasiya edilmiş flanş

Müstəqil flanş səthi: Əlavə contalara ehtiyac yoxdur. Flanşın altındakı dişli və ya naxışlı struktur iş parçasının səthi ilə əməkdaşlıq edərək güclü sürtünmə qüvvəsi yaradır.

Yüksək vibrasiya müqaviməti: Dinamik yük sahələri üçün uyğun olan titrəmə mühitində belə əvvəlcədən yüklənməni saxlaya bilir.

（3） Asan quraşdırma, yerə qənaət edir

30° fırlanma: On iki nöqtəli başlıq yerini dəyişdirmək üçün açara daxil etmək üçün 30° fırlana bilər. Bu, altıbucaqlı başın 60° fırlanması ilə müqayisədə yerin yarısını saxlayır. Məhdud yer üçün uyğundur.

（4）Böyük daşıyıcı sahə

Genişləndirilmiş flanş səthi təmas sahəsini artırır: təzyiqi effektiv şəkildə dağıtır və alüminium və çuqun kimi yumşaq materialların deformasiyaya uğramasının qarşısını alır.

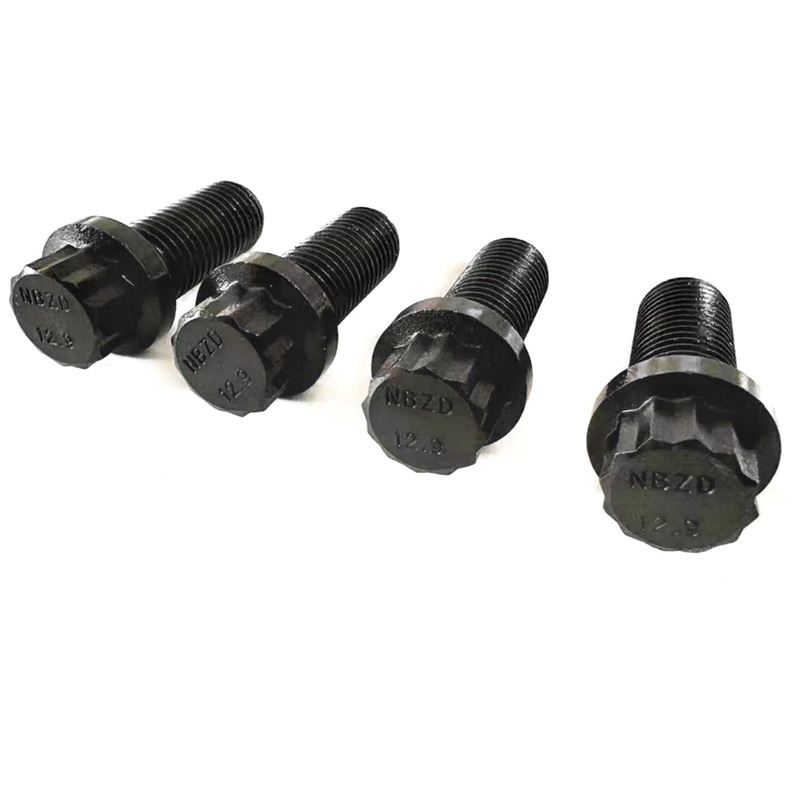

12 Point Flange Screw

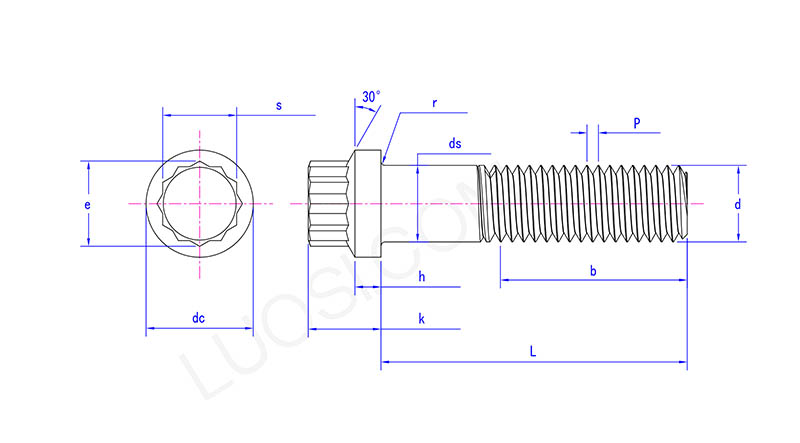

Bazar ertəsi	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k dəq	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternativ altıbucaqlı yuva vintləri

Başın xarici diametrinin uyğunluğu: 12 Nöqtəli Flanşlı Vida standart altıbucaqlı silindrik başlı vint ilə eyni deşik ölçüsünə malikdir, buna görə də çuxur mövqeyini dəyişdirmədən birbaşa dəyişdirilə bilər və həm də daha davamlıdır.

（6）Yüksək güclü siniflərin tam çeşidi

8.8 dərəcəli, 10.9 dərəcəli, 12.9 dərəcəli və paslanmayan poladdan A2-70/A4-80 əhatə edir, ümumi maşınlardan tutmuş həddindən artıq ağır yüklərə qədər bütün ssenarilərin ehtiyaclarını qarşılayır.

（7）Zəngin korroziyaya davamlı həllər

Daxili, açıq hava, dəniz və kimyəvi mühitlər üçün uyğun olan elektro-galvanizləmə, isti daldırma sinkləmə, Dacromet örtüyü, sink-nikel ərintisi və qaralama kimi müxtəlif səth müalicələrini təklif edin.

（8）Geniş tətbiq sahələri

Avtomobillər (mühərriklər, transmissiyalar, şassilər), aerokosmik (mühərrik çərçivələri, eniş qurğuları), külək enerjisi, mədənçilik, neft-kimya, gəmilər, ümumi maşınlar və s.
