Post Gərginlikdən Tutma üçün Anker Takozları

Gərginlikdən Sonra Tutmaq üçün Xiaoguo® Ankraj Takozlarının toplu alınması üçün biz qeyri-standart ölçülər, lazerlə həkk olunmuş brend loqoları və xüsusi qablaşdırma təklif edirik. Biz müxtəlif mühəndislik layihələrinin bütün spesifik tələblərinə cavab verən tək dəliklərdən tutmuş 55 dəlik anker bloklarına qədər uyğun məhsullar təqdim edə bilərik.

Sorğu göndərin

Məhsul təsviri

İş prinsipi

Gərginlikdən Sonra Tutma üçün Anker Takozlarının iş prinsipi iki mexanizmə əsaslanır: Paz Öz-özünə kilidləmə və sürtünmə qüvvəsinin ötürülməsi.

（1）Sistem tərkibi

Tam ankraj sistemi adətən aşağıdakılardan ibarətdir:

Polad iplər (əvvəlcədən gərginləşdirən vətərlər): Onlar gərginlik qüvvəsini daşıyırlar.

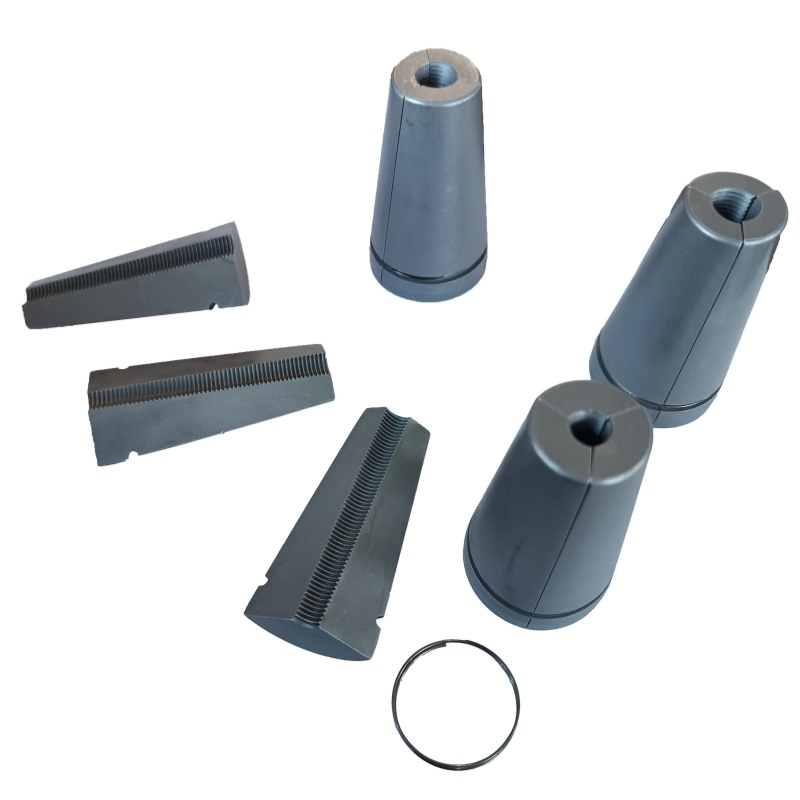

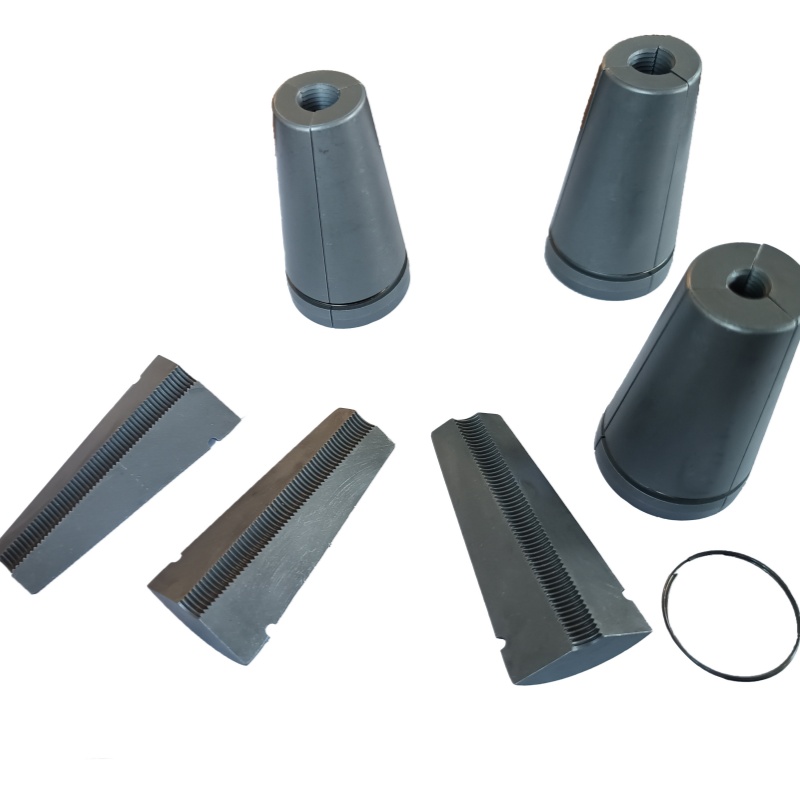

Takozlar (sıxma lövhələri): İki və ya üç hissədən ibarət olan, konusvari sıxma vahidi təşkil edən, daxili səthdə silsilələr.

Anker lövhələri: Konusvari deşiklərlə, çuxur konusunun bucağı pazın xarici konus bucağına uyğun gəlir (adətən təxminən 6°55').

Anker yastıqları: Təzyiqi betona köçürün və yerli daşıyıcı rolunu oynayın.

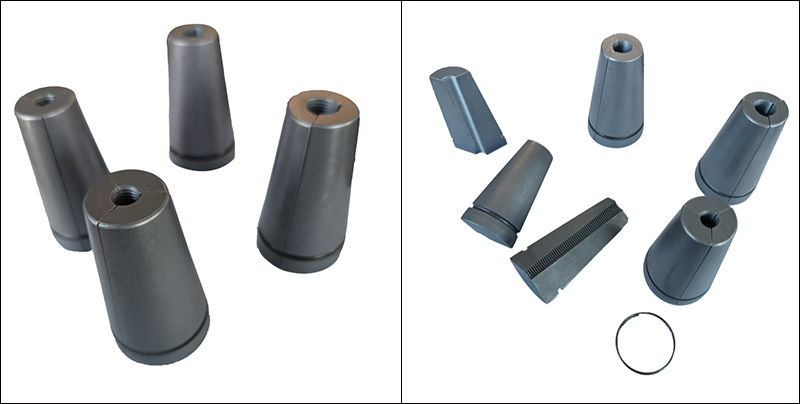

Anchor Wedges for Post Tension Griping

（2）İş prosesi

Gərginlik mərhələsi: Gərginləşdirici yuva polad ipləri uzadır. Bu nöqtədə, Gərginlikdən Sonra Tutmaq üçün Anker Takozları hələ tam şəkildə bağlanmayıb və polad iplər sərbəst hərəkət edə bilir.

Fiksasiya mərhələsi: Təyin edilmiş gərginlik gücünə çatdıqdan sonra, hidravlik domkrat boşalmaq üçün geri çəkilir. Paz blokunun xarici konusvari səthi ilə anker plitəsinin konusvari çuxurunun daxili divarı arasında təmas nəticəsində müsbət təzyiq yaranır.

Öz-özünə bağlanan formalaşma: Polad ipin büzülmə qüvvəsi paz bloku ilə konusvari çuxur divarı arasındakı təzyiqin kəskin artmasına səbəb olur. Sürtünmə qüvvəsi polad telin daralma qüvvəsinə bərabər və ya ondan çox olduqda, paz bloku ilə polad tel arasında, həmçinin paz bloku ilə anker lövhəsi arasında statik tarazlıq yaranır. Bundan sonra polad tel etibarlı şəkildə bağlanır.

Qabaqcadan gərginliyin saxlanması: Sonradan, polad tellərin gərginliyi tam olaraq, Post Gərginliyi Tutmaq üçün Anker Takozları - lövbər lövhəsi - lövbər yastığı vasitəsilə beton elementə ötürülür.

（3） Özünü kilidləmə vəziyyəti

Pazın etibarlı öz-özünə kilidlənməsinə nail olub-olmaması paz bucağı (konus bucağı) ilə sürtünmə əmsalı arasındakı əlaqədən asılıdır. Teorik olaraq, öz-özünə kilidləmə şərti:

Konus bucağının yarısı (α/2) ≤ arktan(μ)

Burada μ paz ilə anker plitəsinin konus dəliyi arasındakı sürtünmə əmsalıdır.

（4）Diş nümunəsinin funksiyası

Paz blokunun daxili səthindəki iti diş naxışları əsas dizaynlardan biridir. Dartma və bərkitmə prosesləri zamanı diş naxışları polad tellərin səthindəki kiçik çuxurlara daxil olur və nəticədə mexaniki bir-birinə bağlanır.
