DIN 580 Gözlü Boltlar

Çin Xiaoguo® DIN 580 Eye Bolts Alman standartlarına və beynəlxalq standartlara ciddi şəkildə uyğundur və müvafiq CE sertifikatı sertifikatları ilə gəlir. O, toplu alış, bir pəncərə təchizatı, gömrük rəsmiləşdirilməsi yardımı və sorğu formalarının dərhal göndərilməsini dəstəkləyir.

Sorğu göndərin

Məhsul təsviri

Əsas üstünlük

DIN 580 Gözlü Boltlar üzük boltlarının qaldırılması üçün beynəlxalq səviyyədə tanınmış əsas standartdır. Aşağıdakı əsas üstünlüklərə malikdir:

（1）Ümumi döymə: Daxili struktur məsamələri olmayan sıxdır və yorğunluq gücü 200% -dən çox artır.

（2）Yüksək təhlükəsizlik əmsalı: Test yükü iş yükünün 2,5 qatını, minimum qırılma yükü nominal yükün 4 qatını təşkil edir və iş yükünün 1,5 qatı altında 20,000 yorğunluq testindən keçir.

Beynəlxalq standart sertifikatı: DIN 580 standartının ən son versiyasına ciddi şəkildə uyğundur, （3）qlobal olaraq tətbiq edilir, etibarlı keyfiyyət.

Geniş spesifikasiyalar: DIN 580 Gözlü Boltların ölçüləri M6-dan M100-ə qədər dəyişir və yükləmə qabiliyyəti 80 kq-dan 36 tona qədər dəyişir, kiçik avadanlıqdan irimiqyaslı layihələrə qədər müxtəlif ehtiyacları qarşılayır.

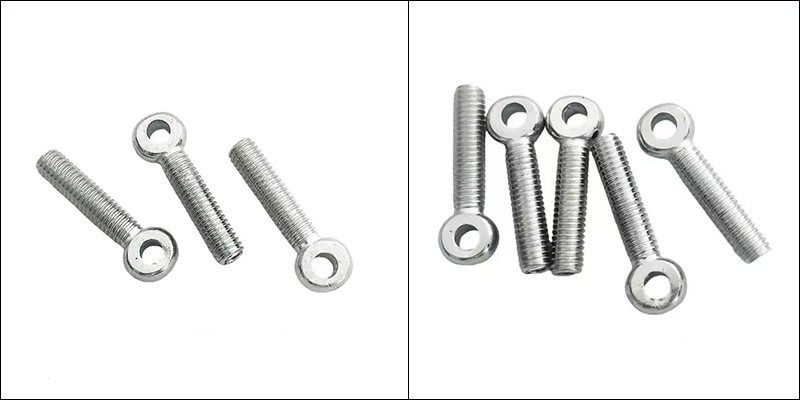

DIN 580 Eye Bolts

Struktur komponentlər

DIN 580 Gözlü Boltların strukturu eksenel qaldırmaya tab gətirmək üçün xüsusi olaraq hazırlanmış inteqrasiya olunmuş saxta cihazdır. Bağlantı nöqtəsi kimi yivli çubuq və dairəvi başlıqdan ibarətdir.

（1） Mil: Bu, avadanlıq və ya iş parçası ilə birləşdirən hissədir. O, adətən tam iplərlə dizayn edilir və iplik tolerantlığı 6 qramdır. Quraşdırma zamanı yükün effektiv şəkildə ötürülməsini təmin etmək üçün tam vidalanmalı və təmas səthinə sıx yapışmalıdır.

（2）Ring Head (Ring / Eye): Qarmaqları, qandalları və ya ipləri birləşdirmək üçün istifadə olunur. Baş dizaynı həndəsi forması ilə gərginliyi bərabər paylamaq üçün nəzərdə tutulub.

Dizayn xüsusiyyətləri

（1）Birləşdirilmiş döymə: DIN 580 Gözlü Boltlar Damla Döymə üsulu ilə istehsal olunur. Daxili metal konstruksiya sıx və qüsursuzdur, əla güc və yorğunluq müqavimətini təmin edir.

（2）İş yükü haqqında məlumatı aydınlaşdırın: Məhsulun səthində onun iş yükü həddi (WLL), CE işarəsi və istehsalçının adı və s. aydın şəkildə göstərilməlidir.

（3）Ciddi iş temperaturu diapazonu: Standart onun -20°C ilə +200°C temperatur diapazonunda təhlükəsiz şəkildə istifadə oluna biləcəyini və yükləmə qabiliyyətinə təsir etmədiyini müəyyən edir.

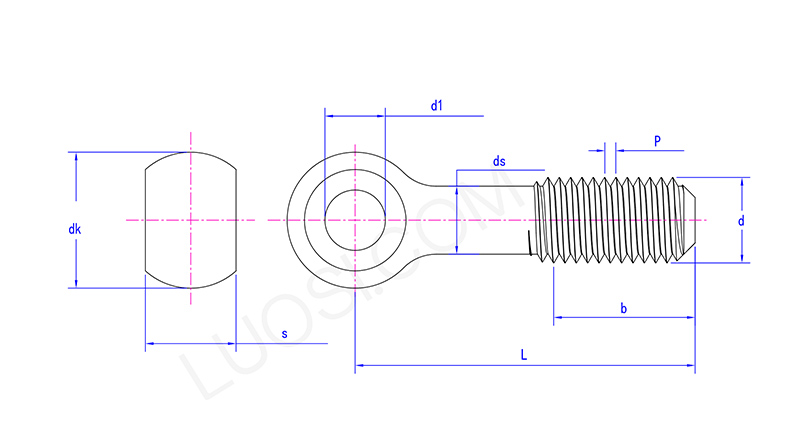

DIN 580 Eye Bolts

Bazar ertəsi	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maks	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 dəq	8	10	12	16	18	22	25	28	30	32	35
dk maks	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s maks	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds maks	8	10	12	16	20	24	27	30	33	36	39
