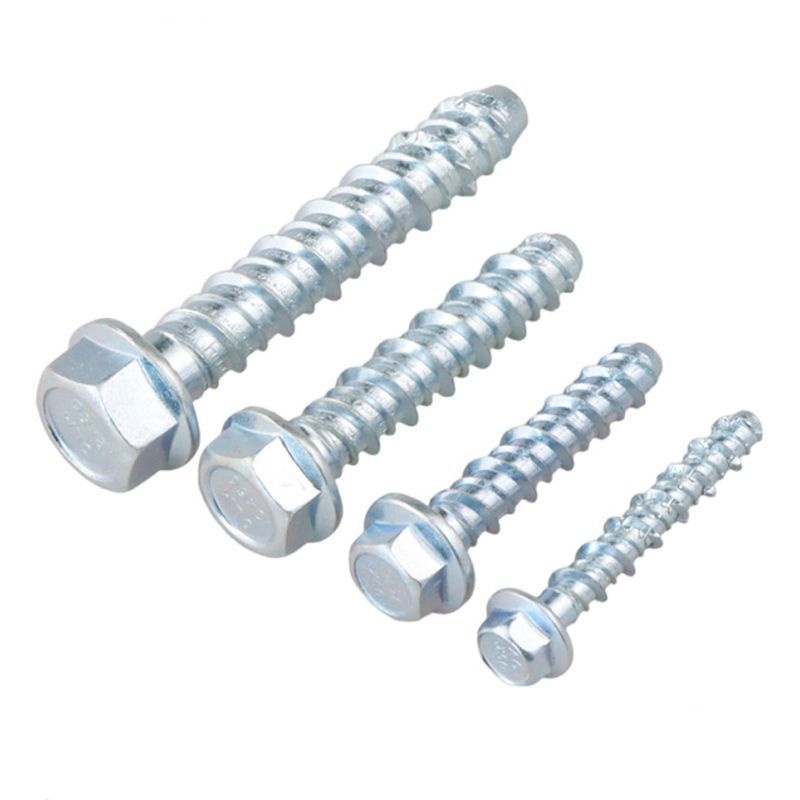

Altıbucaqlı Flanş Başlığı Öz-özünə Vuran Beton Anker Bolt

Təchizatçı Xiaoguo®-nun son zamanlar ən populyar məhsulu - Altıgen Flanş Başlı Özü Tıxan Beton Bolt.M6-dan M16-ya qədər, bərkidilmiş saplar əvvəlcədən vurmadan betona kəsilmişdir. Flanş başlığı yuyucuları xilas edir və boşalmağa müqavimət göstərir. Genişlənmə stressi yoxdur, buna görə də onu kənarlara yaxın yerləşdirə bilərsiniz. Sürətli çatdırılma üçün anbarda.

Sorğu göndərin

Məhsul təsviri

Aşağıdakılar, M6-dan M16-a qədər dəyişən ümumi spesifikasiyalara aid olan Xiaoguo® təchizatçısından altıbucaqlı flanş başlığı özü vuran beton anker boltun əsas fiziki parametrləridir.

（1）Nominal diametr və uzunluq diapazonu

Nominal diametr (d)	Ümumi uzunluq (L)	Effektiv ip uzunluğu	Başın hündürlüyü	Flanş diametri
M6	40,50,60,70,80,100 mm	≈L-10mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30 mm

Uzunluq 200 mm-dən çox olarsa, biz onu fərdiləşdirə bilərik, lakin ankraj dərinliyini yenidən yoxlamaq lazımdır.

（2）Material və Sərtlik

Material	Model nömrəsi	Səth sərtliyi (HRC)	Əsas sərtlik (HRC)	Səthi müalicə variantları
Karbon polad	10B21	52-58	32-40	Elektrogalvanizləmə (5–8 μm), sarı sink, mexaniki sinkləmə, Dacromet örtük
Paslanmayan polad A2	304	45-50	25-30	Təbii passivasiya, elektrolitik cilalama
Paslanmayan polad A4	316	45-50	25-30	Orijinal rəng passivasiyası

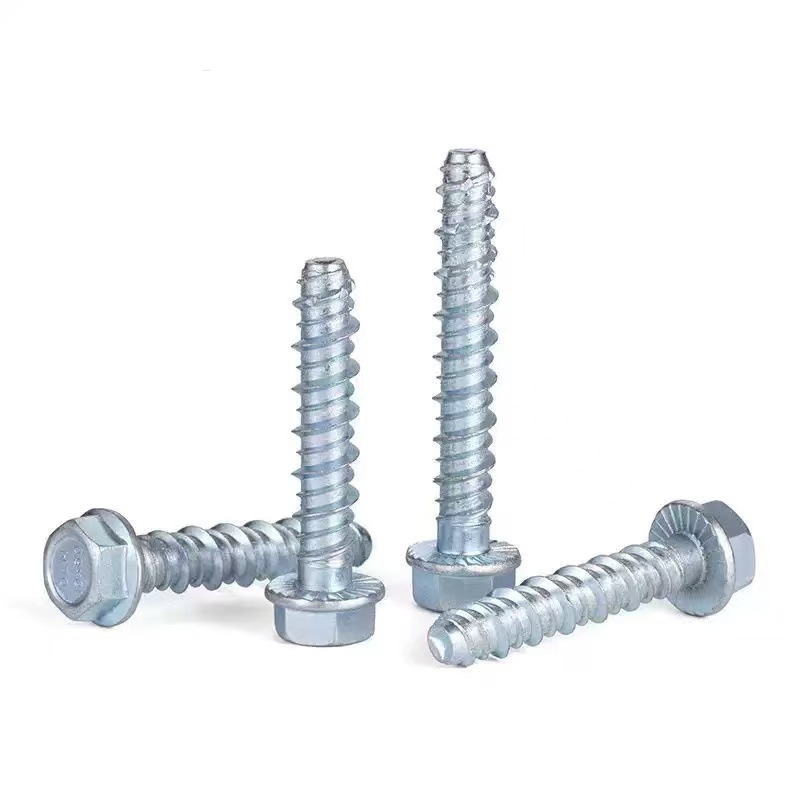

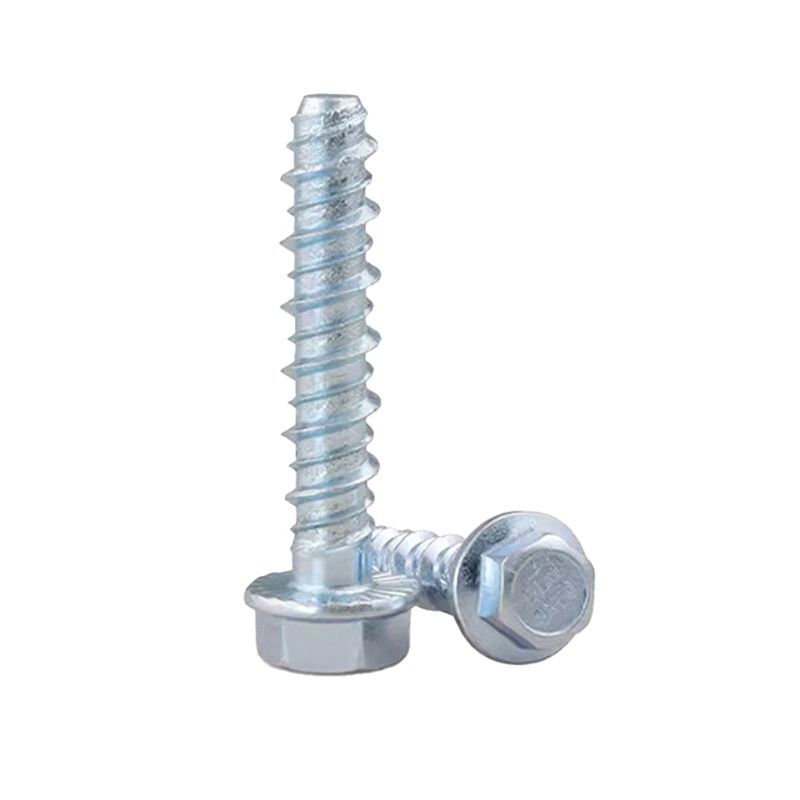

Hex Flange Head Self Tapping Concrete Anchor Bolt

Quruluşun gətirdiyi faydalar

Boru genişləndirməklə deyil, öz-özünə bağlanan yivlər ilə - Altıbucaqlı flanşlı başlıq özü tıqqıltılı beton anker boltunun konstruktiv xüsusiyyəti. Anker boltu super böyük vint kimi görünür, lakin o, adi genişləndirici boltlar ilə tamamilə fərqlidir.

（1） Daxili conta + dişlər

Altıbucaqlı Flanş Başlığı Öz-özünə Vuran Beton Anker Boltunun flanşı ayrılmaz şəkildə qurulmuş contadır və heç vaxt çıxmayacaq. Flanşın altında kiçik dişlərdən ibarət halqa da var. Sıxıldıqda, onlar polad təbəqəyə və ya contaya nüfuz edəcəklər və maşının işləməsi zamanı boşalmayacaqlar.

（2） İplər bıçaq kimi sərtdir.

Səthi bərkidilməyə məruz qalmış yivli hissə kəski kimi sərtdir. Onu əvvəlcədən qazılmış deliyə itələyin. Yivli tərəfdəki bıçaq uyğun daxili ipi yaratmaq üçün betonu sıyıracaq və sonra o, etibarlı şəkildə tutacaq. Ayrılmaq üçün kənara doğru genişlənmir. Bunun əvəzinə, iplərin bir-birinə bağlanmasına əsaslanır, buna görə də betonu çatlamayacaq.

（3）Tam iplik

Flanşın altından ucuna qədər tamamilə yivlidir. O, nə qədər dərin vidalansa, betona dişləyən ipin uzunluğu bir o qədər uzun olar və qalxma müqaviməti bir o qədər güclü olar.

（4）Kəskin uclu rəhbərlik, sapma yoxdur

Sonda pilot qazmağa bənzəyən kiçik konusvari uc var. Dəliyə yerləşdirildikdən sonra sivri uçlu ucu deliyin dibinə basaraq, altıbucaqlı flanş başlığı özü vuran beton anker boltunun divar səthinə perpendikulyar olmasını və bərkidilən zaman əyilməməsini təmin edir.

（5） Təkrar istifadə üçün dəstək

Hər hansı bir problem yaranarsa, bu anker boltu bir açar istifadə edərək tamamilə çıxarıla, yerini dəyişdirə və sonra yenidən quraşdıra bilər. Boltun bir neçə dəfə sökülməsi və yenidən yığılması lazım olduğu vəziyyətlər üçün xüsusilə uyğundur.

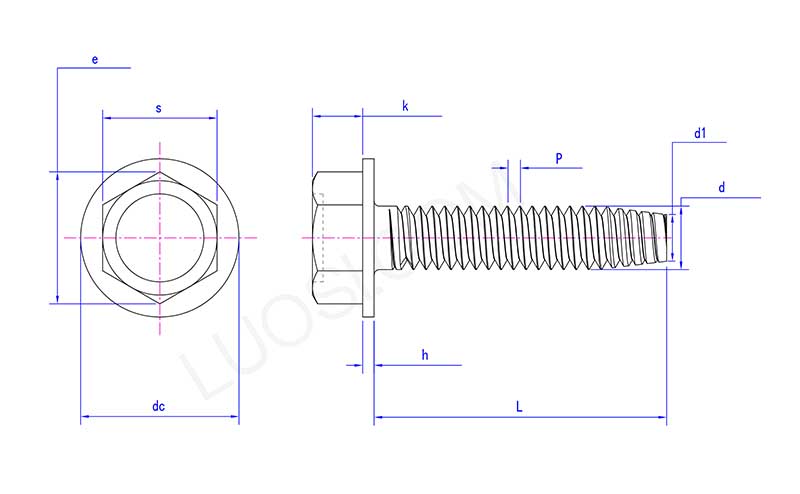

Hex Flange Head Self Tapping Concrete Anchor Bolt

Bazar ertəsi	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k dəq	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
h min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
