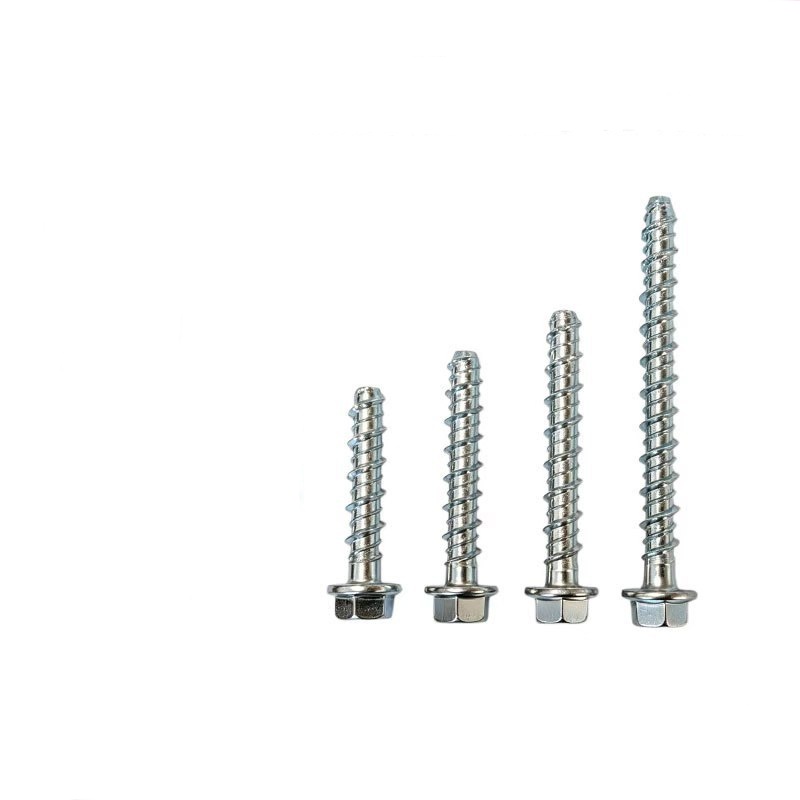

Altıbucaqlı flanşlı öz-özünə kəsilən beton anker boltu

Çin Xiaoguo® istehsalı olan Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Ankraj Boltu beş hissədən ibarətdir: baş, flanş, mil, özü kəsən sap və quyruq bələdçi hissəsi.

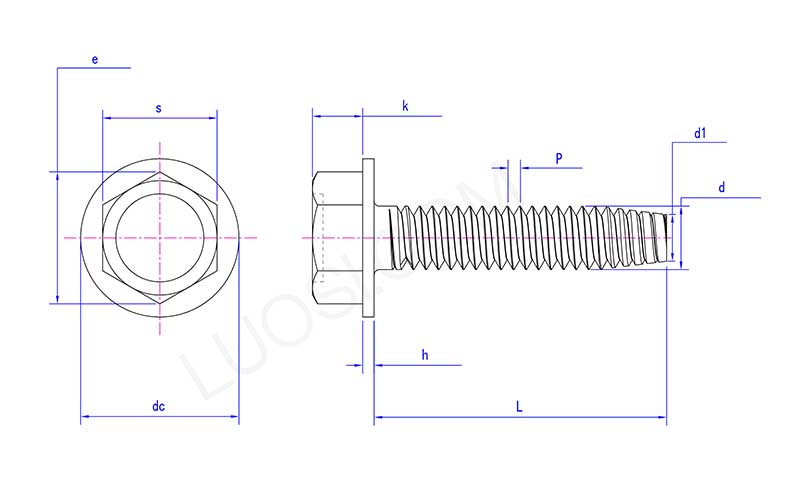

1.Hex Flanş Başlığı

Baş standart altıbucaqlı formadadır və əks tərəflərin eni DIN altıbucaqlı baş ölçülərinə uyğundur. Başın altında inteqral şəkildə formalaşmış flanş diski var.

Funksiya:

Altıbucaqlı baş adapteri standart rozetka açarı və ya zərbə açarı mövcuddur ki, bu da quraşdırmanı asanlaşdırır.

Flanş sabit komponentlə təmas sahəsini artırır, yumşaq materialların sıxılmasının qarşısını alır.

Flanşın alt hissəsi bərkidildikdən sonra vibrasiya nəticəsində boşalmanın qarşısını alan radial dişlərlə təchiz edilmişdir.

2. Çubuq bölməsi və yivli keçid bölməsi

Çubuq keçidi: Birləşdirici flanşın altında qısa bir işıq çubuğu (təxminən 2-3 mm) var. Bu, ipin kökünün həddindən artıq konsentrasiyasının qarşısını alır və flanş üçün hamar daşıyıcı səth təmin edir.

3.Öz-özünə kəsmə / İpə toxunma

60° diş profili bucağı, iti dişləri və kəsici kənarı olan standart metrik sap.

İp asimmetrikdir. İrəliləyən tərəfin ön tərəfi daha dik, arxa tərəf isə daha yumşaqdır ki, bu da substratı kəsmək üçün əlverişlidir.

4. Quyruq istiqamətləndirici bölmə

Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Anker Boltunu yivlərin ilkin bağlanması zamanı hər hansı sapmanın qarşısını almaq üçün qazılmış deliyə aparın.

Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Anker Bolt VS Ənənəvi genişləndirici anker boltlar

Bir çox aspektləri nəzərə alaraq və Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Anker Boltları və Ənənəvi genişləndirici anker boltlar arasında hərtərəfli müqayisə aparmaq.

1.Birbaşa müqayisə quraşdırma addımları, substrat tələbləri, yükdaşıma qabiliyyəti və sökülmə qabiliyyəti və s.

Müqayisə layihəsi Altıbucaqlı Flanş Öz-kəsici Beton Anker Bolt Ənənəvi genişləndirici anker boltlar

Quraşdırma addımları ① Qazma → ② Dəliyin təmizlənməsi → ③ Daxil edilməsi ① Qazma → ② Dəliyin təmizlənməsi → ③ Genişləndirici borunun daxil edilməsi → ④ Konusun başlığına döyülməsi → ⑤ Qozun bərkidilməsi

Quraşdırma alətləri Zərbəli qazma + rozetka açarı / zərbə açarı Zərbəli qazma + çəkic + açar

Vurmaq lazımdırmı? Lazım deyil. Tələb olunur

Marja/Boşluq Tələbləri Kiçik Böyük

Əsas material riski Genişlənmə gərginliyi yoxdur, betonun çatlamasına səbəb olmur Həddindən artıq genişlənmə gərginliyi betonun çatlamasına səbəb ola bilər.

Quraşdırıldıqdan dərhal sonra işə düşəcəkmi? Bəli Bəli

2. Quraşdırma vaxtının müqayisəsi (tək nəfərlik əməliyyat, tək anker boltu)

Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Anker Bolt: Təxminən 40-60 saniyə (qazma + təmizləmə + daxil etmə)

Ənənəvi genişləndirici anker boltlar: Təxminən 90 - 120 saniyə (qazma + təmizləmə + daxiletmə + vurma + bərkitmə)

3.Yenidən iş və təmir xərcləri

Altıbucaqlı Flanşlı Öz-özünə Kəsilən Beton Anker Bolt: Quraşdırma zamanı fırlanma anı açarı fırlanma anını asanlıqla idarə edə bilər və betonu çatlamaz.

Ənənəvi genişləndirici anker boltlar: Quraşdırma prosesi zamanı həddindən artıq güc tətbiq olundu və bu, betonun çatlamasına səbəb oldu. Köhnə hissəni çıxarmaq və yeni bir çuxur qazmaq lazımdır, bu da vaxt aparır və görünüşünə də təsir edə bilər.
