Altıbucaqlı flanşlı qaynaq qozları

Çin istehsalçısı Xiaoguo® Altıbucaqlı flanş qaynaq qoz-fındıqları dəqiq emalla 10.9 dərəcəli yüksək keyfiyyətli ərinti poladdan hazırlanır. Onun dartılma gücü 1000 MPa-dan çoxdur. Qaynaq nöqtələri sabitdir, yükdaşıma qabiliyyəti yüksəkdir və sınaq hesabatı əldə edilə bilər.

Sorğu göndərin

Məhsul təsviri

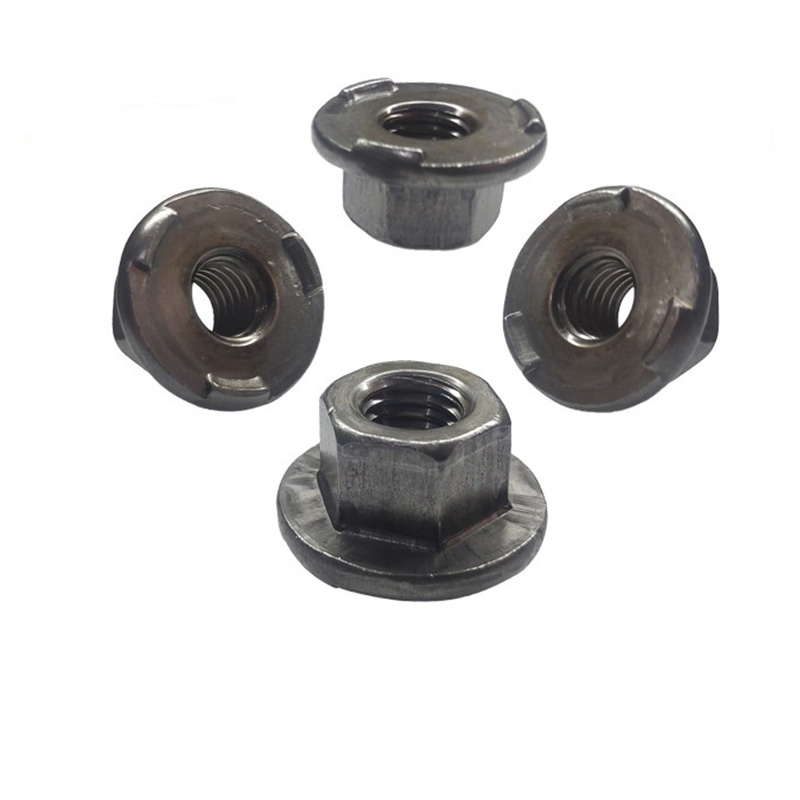

Altıbucaqlı flanşlı qaynaq qoz-fındıqları, altındakı dairəvi flanşlı və yuxarıda altıbucaqlı formalı xüsusi bərkidicidir. Flanşın alt səthində adətən üç qaynaq çıxıntısı (və ya bosses adlanır) var. Bu qoz çıxıntıları əritdikdən sonra müqavimət qaynağı (boss qaynağı) vasitəsilə metal təbəqəyə möhkəm qaynaqlanır və beləliklə, daimi yivli birləşmə əldə edilir.

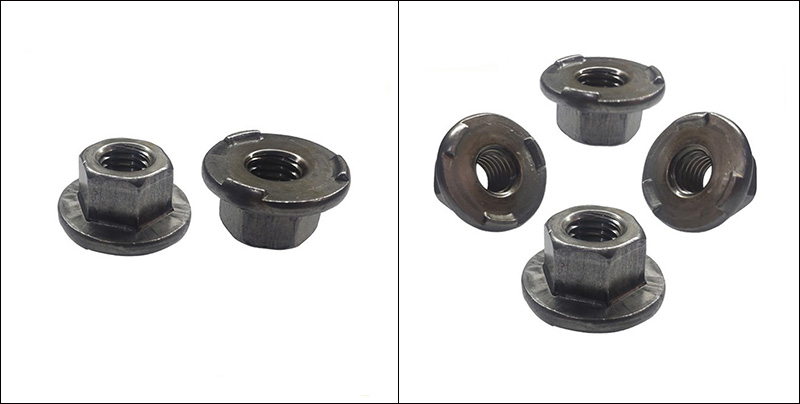

Adi qaynaq qaykaları ilə müqayisədə altıbucaqlı flanşlı qaynaq qaykaları flanş səthinə malikdir, bu da təzyiqi paylamaq və nazik təbəqə komponentlərini əzməkdən qorumaq üçün düz yuyucuları əvəz edə bilər. Eyni zamanda, altıbucaqlı baş dizaynı boltların yığılması üçün standart açarların və ya rozetkaların istifadəsini rahat edir. Bu məhsul avtomobil gövdələri, məişət texnikası qabıqları, elektrik şkafları və mexaniki avadanlıq kimi nazik təbəqə metal konstruksiyaların yivli birləşmə ssenarilərində geniş istifadə olunur.

Hexagon Flange Weld Nuts

Əsas struktur xüsusiyyətləri

Altıbucaqlı flanşlı qaynaq qaykalarının struktur dizaynı üç əsas məqsəd ətrafında cəmlənib: "etibarlı qaynaq, dəqiq yerləşdirmə və rahat montaj". Əsas struktur xüsusiyyətləri aşağıdakı kimi ümumiləşdirilə bilər:

（1） Altıgen başlıq

Forma: Adi altıbucaqlı. Qarşı tərəflərin ölçüləri ISO/DIN standart toleranslarına uyğundur.

Funksiya: Xüsusi alətlərə ehtiyac olmadan, açıq açar və ya rozetka ilə asanlıqla bərkidilə bilər.

Üstünlük: Adi altıbucaqlı qoz-fındıqlarla uyğundur, yerində montajı və texniki xidməti asanlaşdırır.

（2）Flanş bazası

Forma: Genişləndirilmiş flanş səthi

Funksiya: İş parçası ilə təmas sahəsini artırın, təzyiqi paylayın və nazik təbəqə materialının deformasiyasının qarşısını alın.

Düz yuyucuları dəyişdirin və komponentlərin və montaj addımlarının sayını azaldın.

Üstünlüklər: Bağlantının etibarlılığını artırır və ümumi xərcləri azaldır.

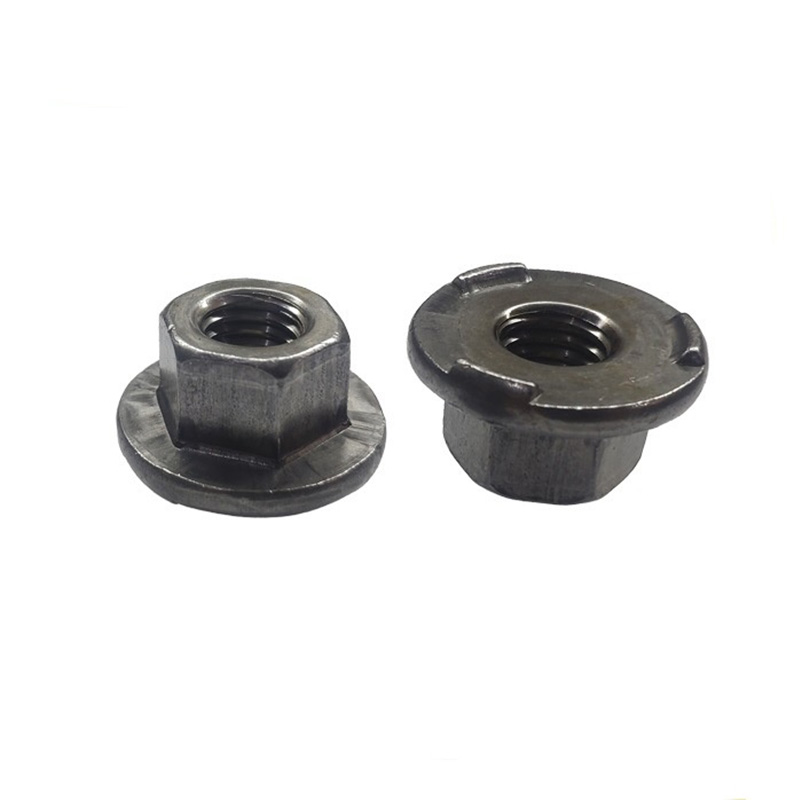

（3） Qaynaq proyeksiyaları

Bu, altıbucaqlı flanşlı qaynaq qaykalarını adi flanş qaykalarından fərqləndirən ən vacib xüsusiyyətdir.

Xüsusiyyət	Təsvir
Kəmiyyət	Standart dizayn flanşın alt səthi boyunca 120°-də bərabər paylanmış 3 parçadan ibarətdir.
Forma	Sferik və ya konusvari üstü, iti kənarları olmayan hamar və yuvarlaq üstü ilə.
Hündürlük	0,5 - 0,8 mm (əsas materialın qalınlığına uyğun olaraq tənzimlənir)
Funksiya	① Müqavimət qaynağı zamanı çıxıntılar əvvəlcə əriyərək sabit ərimiş özəyi əmələ gətirir;② Qaynaq yerdəyişməsinin qarşısını almaq üçün üç nöqtəli avtomatik mərkəzləşdirmə əldə edilir; ③ Qaynaq prosesində olmadıqda, iş parçası avtomatlaşdırılmış istehsal xəttinin yerləşdirilməsini asanlaşdıraraq müvəqqəti olaraq yerində saxlanıla bilər.
Üstünlüklər	Qaynaq nüfuzu vahiddir, yerləşdirmə dəqiqliyi yüksəkdir və robotlaşdırılmış avtomatlaşdırılmış qaynaq üçün uyğundur.

Hexagon Flange Weld Nuts

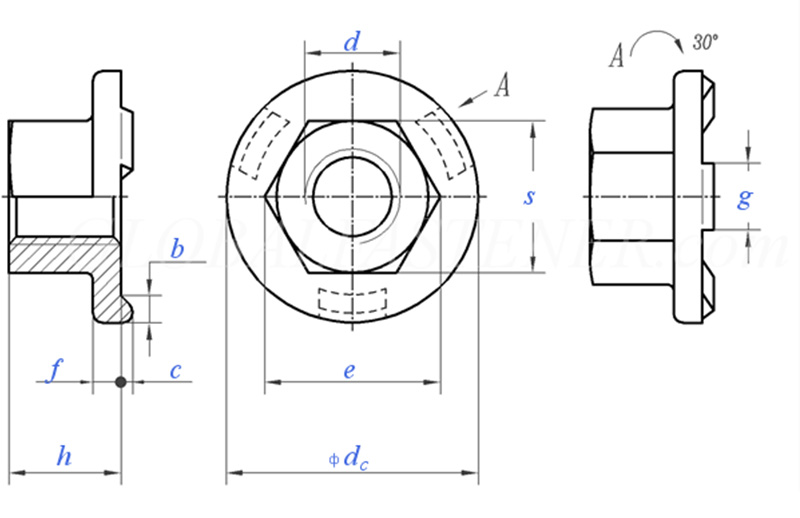

Mövzu Ölçüsü			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Kobud iplik aralığı		0.8	1	1.25	1.5	1.75	2	2
P	İncə iplik aralığı		/	/	/	/	15	1.5	1.5
C	Nominal Ölçü	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominal Ölçü	±0,25	1.7	2	2.5	3	3	4	4
g	Nominal Ölçü	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maksimum = nominal ölçü		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 kq-a görə			/	5.7	12.2	21.8	29.4	45.8	/
