Müqavimət Proyeksiya Qaynaq üçün Metrik Hex Qoz-fındıq

Müqavimətli proyeksiya qaynağı üçün metrik altıbucaqlı qoz-fındıqlar metrik vahidlərlə ölçülür və xüsusi olaraq müqavimət nöqtəsi qaynağı üçün nəzərdə tutulub. Qaynaq prosesi zamanı kiçik çıxıntılar əriyəcək və metalla birləşəcək. Xiaoguo® təchizatçıları pulsuz nümunələr təqdim edə bilərlər.

Model:BS 7670-1-4-1993

Sorğu göndərin

Məhsul təsviri

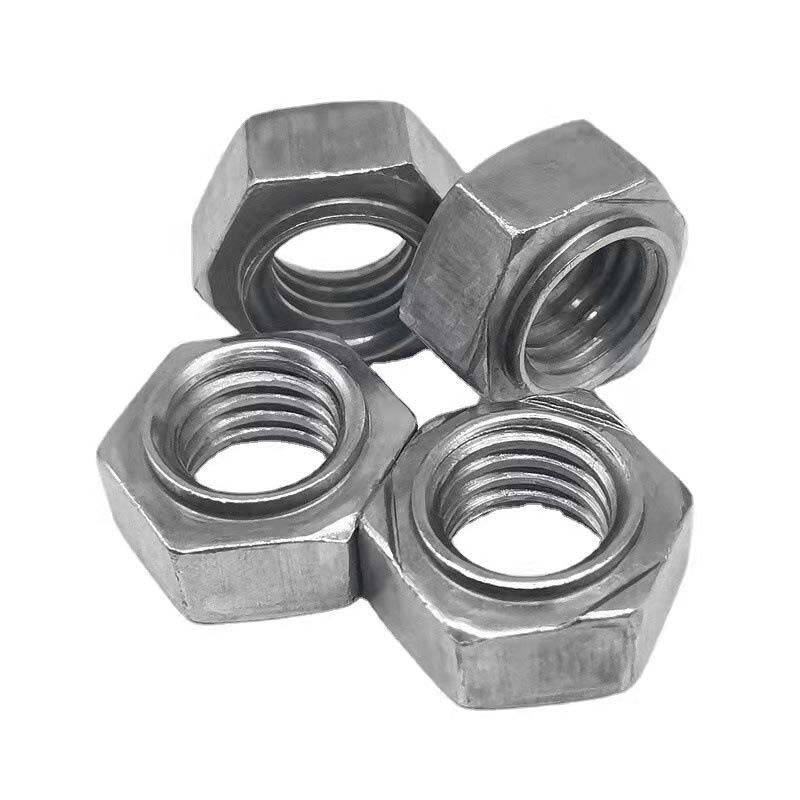

Müqavimətli proyeksiya qaynağı üçün metrik altıbucaqlı qoz-fındıqlar altıbucaqlı bir forma malikdir, bu da bərkitmə üçün açardan istifadə etməyi rahat edir. Qozun bir tərəfində bir neçə çıxıntılı kiçik lehimləmə nöqtələri, digər tərəfində isə standart metrik dişli deşiklər var.

Məhsul təfərrüatları

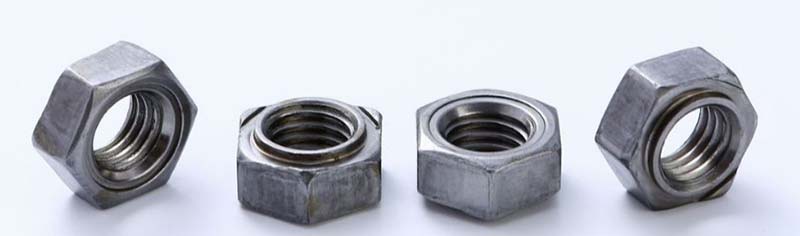

Metrik müqavimət proyeksiyalı qaynaq altıbucaqlı qoz-fındıqların altındakı kiçik çıxıntılar var. Qaynaq elektrodları aşağı basdıqda, cərəyan bu çıxıntılardan keçir, dərhal çıxıntıları əridir və qozun altındakı metal lövhə ilə birləşir. Bu proses sürətli və avtomatlaşdırılmışdır və avtomobil və ya məişət texnikası sənayesində iri miqyaslı istehsal xətləri üçün olduqca uyğundur.

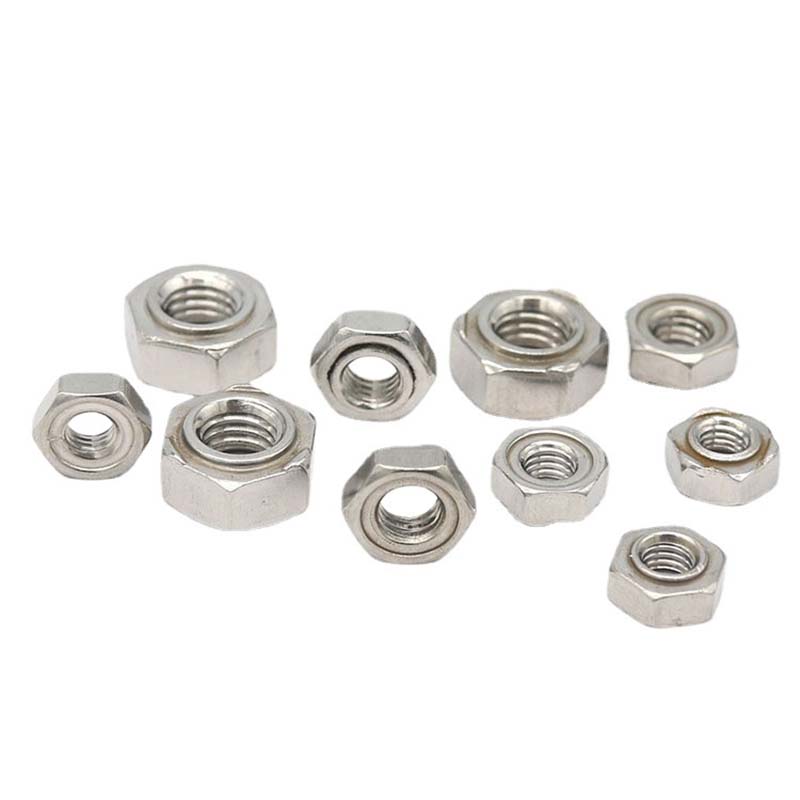

M6, M8 və M10 kimi müqavimət proyeksiyalı qaynaq örtük ölçüləri üçün metrik altıbucaqlı qoz-fındıqlar. Meydança (məsələn, 1.0 və ya 1.25) boltlarınıza uyğun olmalıdır. Altıbucaqlı qozun ölçüsü (məsələn, M6 üçün altıbucaqlı qoz 10 millimetrdir) sonrakı addım üçün tələb olunan açarı müəyyənləşdirir.

Bazar ertəsi	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maks	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 dəq	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h maks	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 dəq	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s maks	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H maks	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

parameter of Metric hex nuts for resistance projection welding

Müqavimətli proyeksiya qaynağı üçün metrik altıbucaqlı qoz-fındıqları istifadə edərkən səthi təmiz saxlayın. Yağ və ya pas qaynağa zərər verə bilər. Elektrodların hizalandığından və yaxşı vəziyyətdə olduğundan əmin olun. Zədələnmiş elektrodlar zəif qaynağa səbəb ola bilər. "Sıçramağa" (qığılcım uçmasına) diqqət yetirin, bu, adətən bir quraşdırma səhvini göstərir və qaynaq etibarlı olmaya bilər.

Məhsul xüsusiyyətləri

Müqavimətli proyeksiya qaynağı üçün metrik altıbucaqlı qoz-fındıqlar boltları sıxarkən və ya boşaldarkən daha çox fırlanma momenti təmin edərək sürüşmədən hamar, asan işləməyi təmin edir. Onlar həmçinin qaynaq zamanı səliqəli şəkildə hizalanmış qaynaq nöqtələrini və hətta istilik paylanmasını təmin edirlər. Onlar etibarlı bir əlaqə yaradaraq qaynaqlanmış komponentlərə möhkəm yapışırlar.

Metric hex nuts for resistance projection welding
