Metrik Tip U 12 Piont Flanşlı Vida

Metrik tipli U 12 piont flanş vintləri dəqiq və təhlükəsiz quraşdırmalar üçün mükəmməldir. Xiaoguo® fabriki ehtiyaclarınızı ödəyə bilər. Biz ASME/ANSI B18.2.5M-2009 tətbiq standartına uyğun istehsal edirik. İndi sifariş edin və sizə lazım olan etibarlı vintləri əldə edin.

Sorğu göndərin

Məhsul təsviri

Metrik tipli U 12 piont flanş vintinin başında 12 künc var. Sıxıldıqda, daha böyük təmas sahəsinə malikdir və daha böyük bir fırlanma momenti tətbiq edə bilər. Vida altında U-şəkilli flanş plitəsi var ki, bu da əlaqəli hissə ilə təmas sahəsini artıra və təzyiqi dağıta bilər.

Metric Type U 12 Piont Flange Screw

Xüsusiyyətlər və parametrlər

Metrik tipli U 12 nöqtəli vintlər duz spreyinin korroziyasına davamlıdır. Aşağı kəsilmiş dizayn tez-tez paslanmayan poladda istifadə olunur, bu da yarıqların korroziyasını azalda bilər. Flanşlı sızdırmazlıq səthləri, gəmi məhəccərləri və ya sahil infrastrukturu üçün ideal seçimdir. Onlar boşalmanın qarşısını ala bilərlər. Dişli flanşın alt səthi torlu səthə malikdir, bu da sənaye vibratorları və ya kilidləmə yuyucularını tələb etməyən generator mötərizələri üçün uyğundur.

Metrik tipli U 12 piont flanş vintləri turbin egzoz manifoldunu bərkitmək üçün istifadə olunur. Manifoldun sızması turbinin səmərəliliyini azaldacaq. Onlar 900°C-lik istilik dövrünə tab gətirə bilirlər. U-şəkilli yiv bərkidildikdə flanşın əyilməsinin qarşısını ala bilər. Nikel anti-yapışqan tətbiq edildikdə, mis pastası yanar. Onu hər 50.000 mildən bir dəyişdirin; Termal yorğunluq egzoz borusunun partlamasına səbəb ola bilər.

Metrik tipli U 12 nöqtəli vintlər külək turbinlərinin sürət qutusunun qapaqlarını düzəltmək üçün istifadə olunur. Turbin vibrasiyası ənənəvi vintlərin geri çəkilməsinə səbəb ola bilər. Onlar örtük lövhəsini 20 ildən çox müddətə bağlaya bilərlər. Aşağı kəsilmiş hissə şokun udulmasında rol oynaya bilər. Hündürlükdə 12 nöqtəli fırlanma anı çarpanını istifadə edərkən, kifayət qədər sıxma tozun daxil olmasına və dişlilərə zərər verə bilər.

Metrik tipli U 12 piont flanşlı vint son dərəcə güclü bərkitmə qüvvəsinə malikdir. 12 bucaqlı dizayn ona bərkidilən zaman daha çox fırlanma momentinə tab gətirməyə imkan verir. Bundan əlavə, U formalı flanş sürtünməni artırır, hətta titrəmə mühitində də gevşetməyi çətinləşdirir. Onlar çox etibarlıdırlar və əlaqə hissələrini hər zaman sabit saxlaya bilirlər.

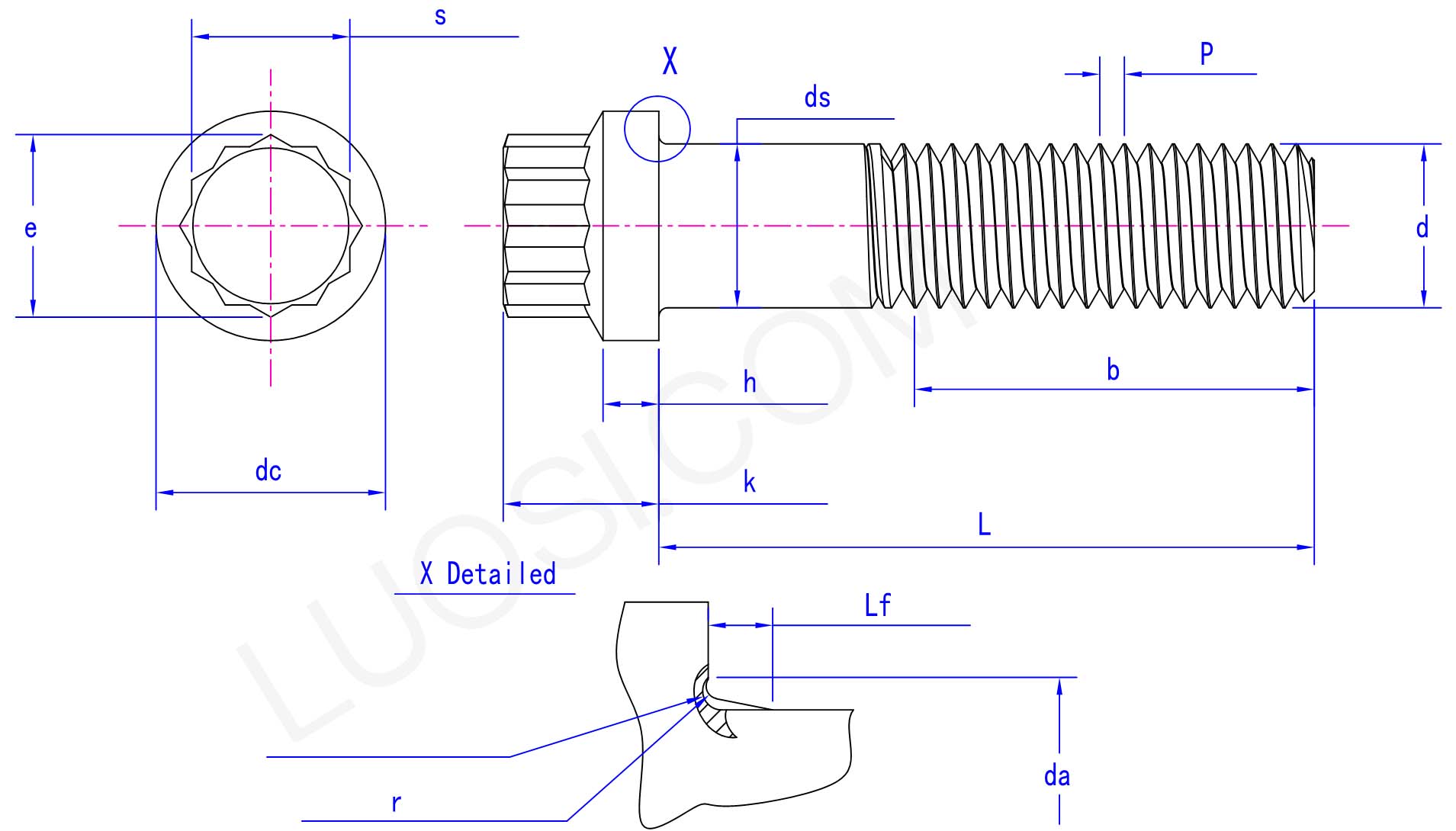

Məhsul parametrləri

Bazar ertəsi	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s maks	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc maks	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
k dəq	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da maks	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r maks	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
