Vida yaxasını təyin edin

Dəsmal vintli yaxası adətən ənənəvi sıxma halqaların kifayət qədər tutma gücü olmayan yüksək yüklü sənaye tətbiqlərində istifadə olunur. XIAOGUO® illərin təcrübəsi olan peşəkar komandaya malikdir və təchizat zənciri böhranları zamanı təcili sifarişləri 72 saat ərzində yerinə yetirə bilər.

Model:GB/T 885-1986

Sorğu göndərin

Məhsul təsviri

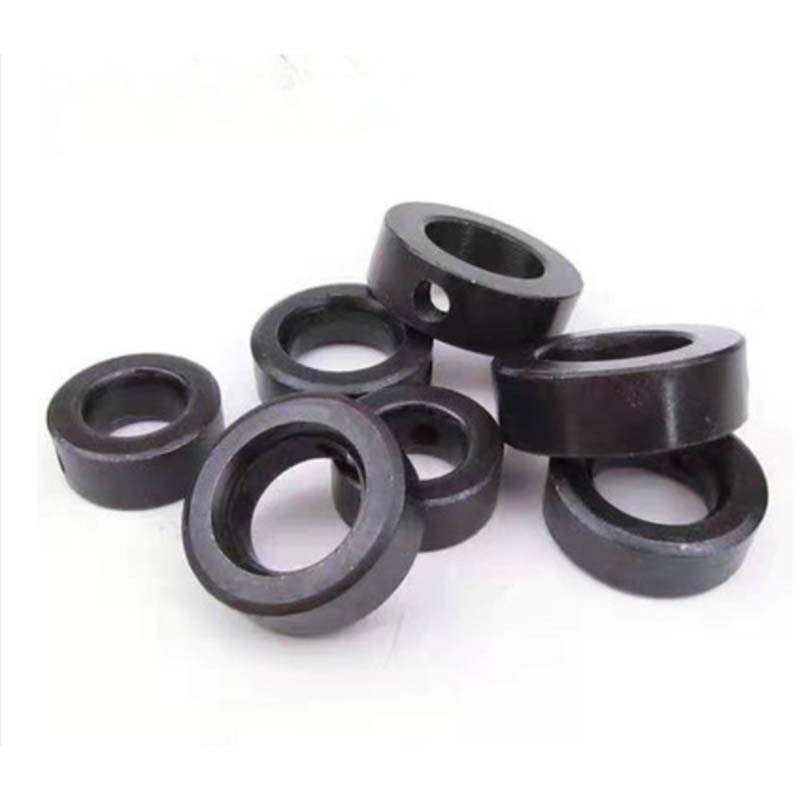

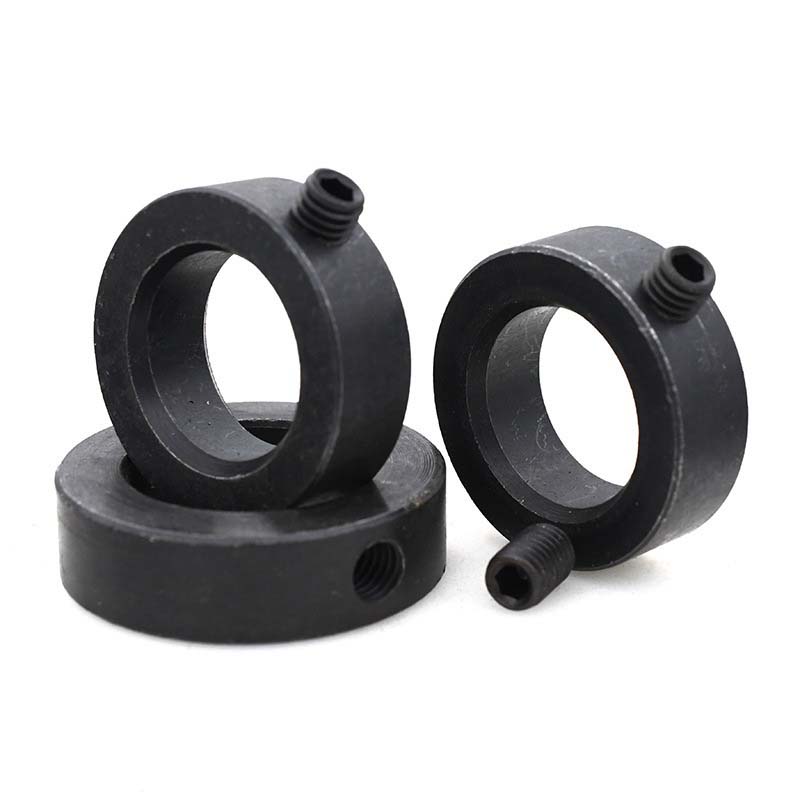

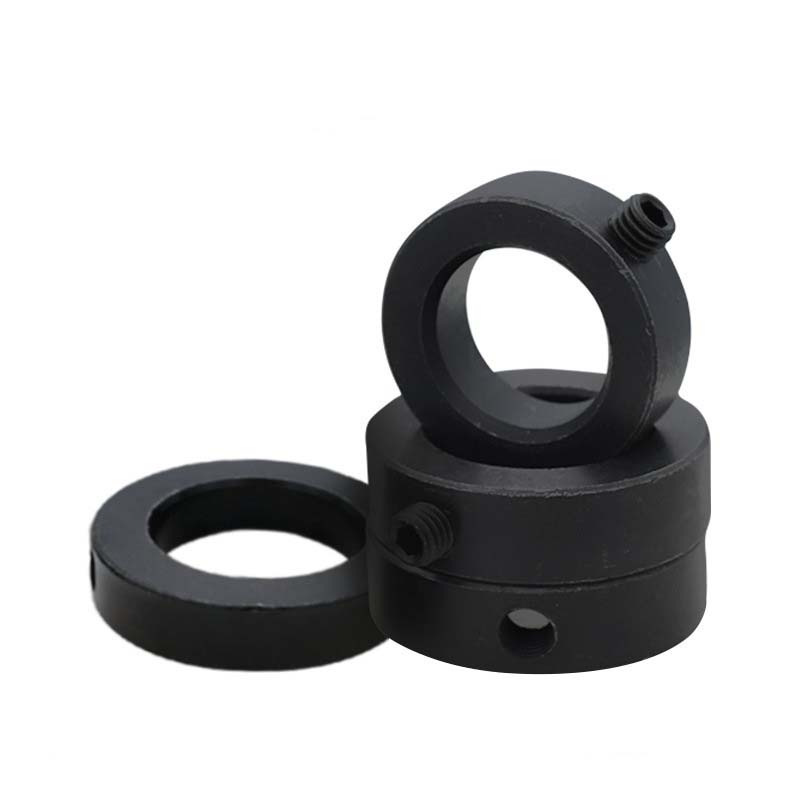

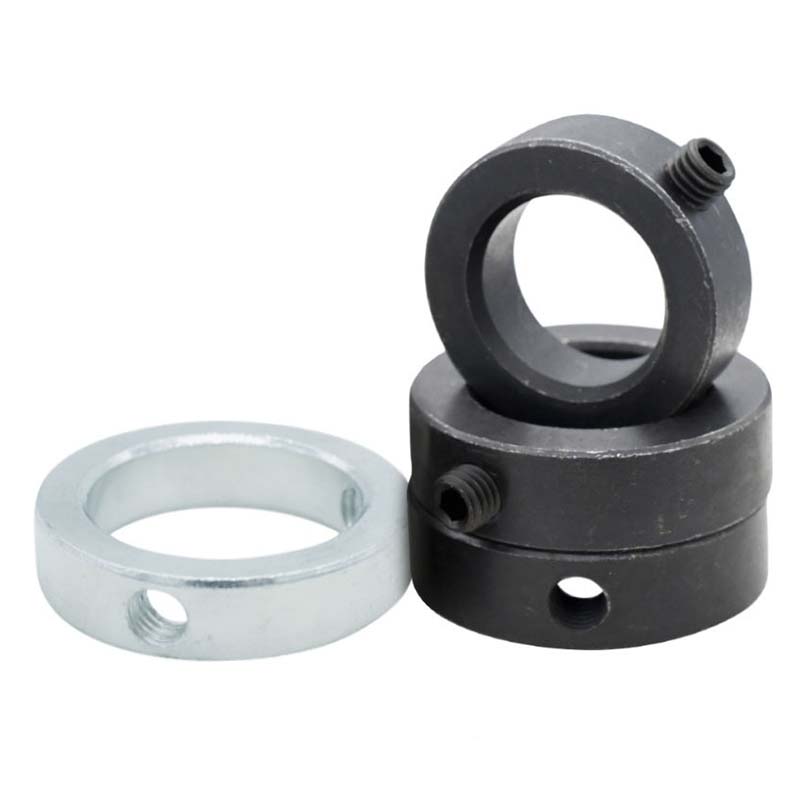

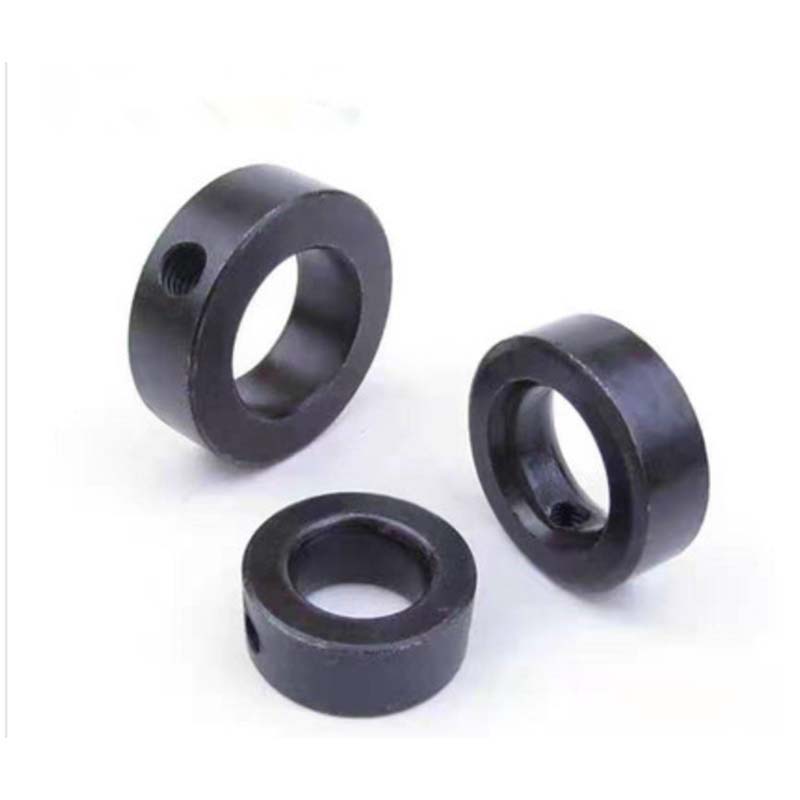

Dəst vintli yaxası, bərkidici vintli dairəvi, halqavari bərkidicidir. Bir nəfər tərəfindən quraşdırmaq asandır, xüsusi alətlər tələb etmir. Çıxarmaq üçün sadəcə kilid qozunu gevşetin. Böyük elektrik mühərriklərində, qırıcılarda, mədən maşınlarında, CNC dəzgahlarında, çap maşınlarında və digər avadanlıqlarda geniş istifadə olunur.

Set Screw Collar

Bazar ertəsi	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d maks	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h maks	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n dəq	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t maks	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® bu vidalı kilid halqasını sizə lazım olana əsasən müxtəlif materiallardan hazırlayın. Kimyəvi maddələrə müqavimət göstərmək üçün biz 304 və ya 316 kimi paslanmayan poladdan istifadə edirik. Əgər yüksək gərginlik vəziyyətinə düşərsə, lehimli poladdan 4140 istifadə edəcəyik. Ağırlığın vacib olduğu aerokosmik əşyalar üçün isə yüngül titan var. Qarışıq metal qurğularınız olduqda korroziyanı azaltmaq üçün polimer örtüklü versiyalar da var. Bütün materiallar ASME B18.27 və DIN 471/472 kimi sənaye standartlarına cavab verdiyinə əmin olmaq üçün sərt sərtlik testindən (HRC 35-50) və ultrasəs yoxlamalarından keçirlər.

Daimi yoxlama və texniki qulluq

Düzəldici vint yaxalarının yaxşı işləməsini təmin etmək üçün indi və sonra fırlanma anı açarı ilə bərkidici vintin sıxlığını yoxlayın, 10-15 Nm hədəf alın. İpləri təmizləmək və hər hansı bir kirdən xilas olmaq üçün bir həlledici istifadə edin və hər il onlara təzə litium əsaslı yağ qoyun. Vintləri çox sıxmayın, çünki bu, kilid yaxasını poza bilər. Dəniz suyu və ya turşulara məruz qalırsa, hələ də yaxşı olduğundan əmin olmaq üçün örtüyü ildə iki dəfə yoxlayın. Toxunan hissələrdə 0,1 mm-dən daha dərin aşınma görürsünüzsə, onu dəyişdirməlisiniz.

Hansı şaft toleransları uyğun gəlir?

Quraşdırılmış vintli yaxalar h9 və ya h11 kimi ümumi dözümlülük səviyyələrindən istifadə edərək 10 mm-dən 200 mm-ə qədər mil ölçüləri ilə işləyir. Kilid yaxasındakı tənzimlənən vintlər kiçik şaft zərbələrini və ya qeyri-bərabərliyini (±0,05 mm-ə qədər) idarə edə bilər, buna görə də necə işlədiyini pozmadan möhkəm oturur.
