Yivli Kilid Saxlama Halqası

Yivli kilidləmə halqası yivli birləşmələrin boşalmasının qarşısını almaq üçün nəzərdə tutulmuş mexaniki komponentdir. O, quraşdırma zamanı təzyiqi bərabər paylamaq üçün yivli vinti qol ilə birləşdirir, təhlükəsiz və dayanıqlı uyğunluğu təmin edir. Xiaoguo® məhsulları müştərilərin tələblərinə uyğun olaraq fərdiləşdirə və nümunələr təqdim edə bilən Çində peşəkar bərkidici istehsalçısıdır.

Model:GB/T 885-1986

Sorğu göndərin

Məhsul təsviri

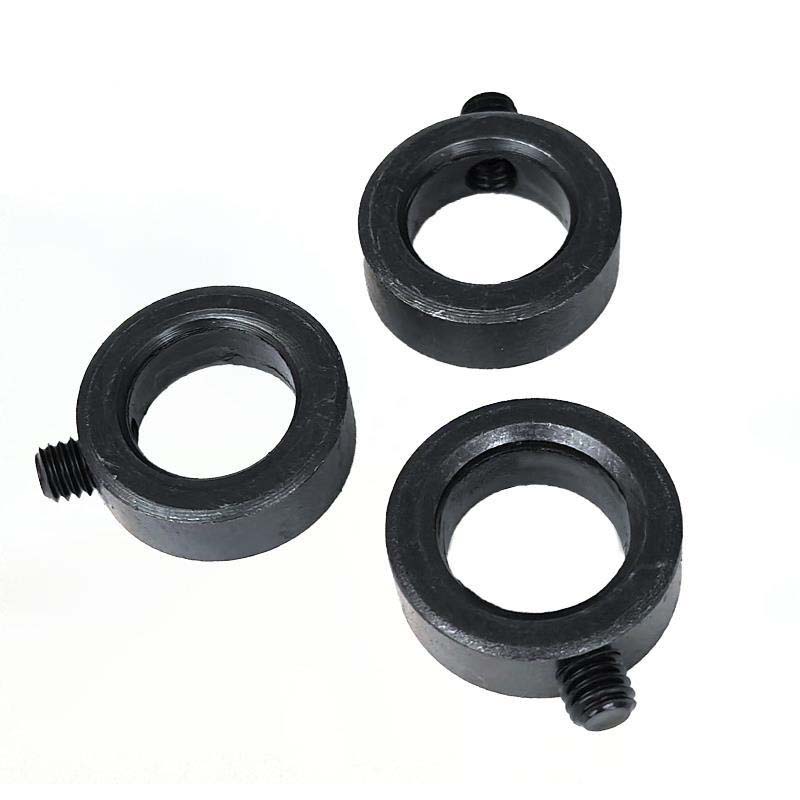

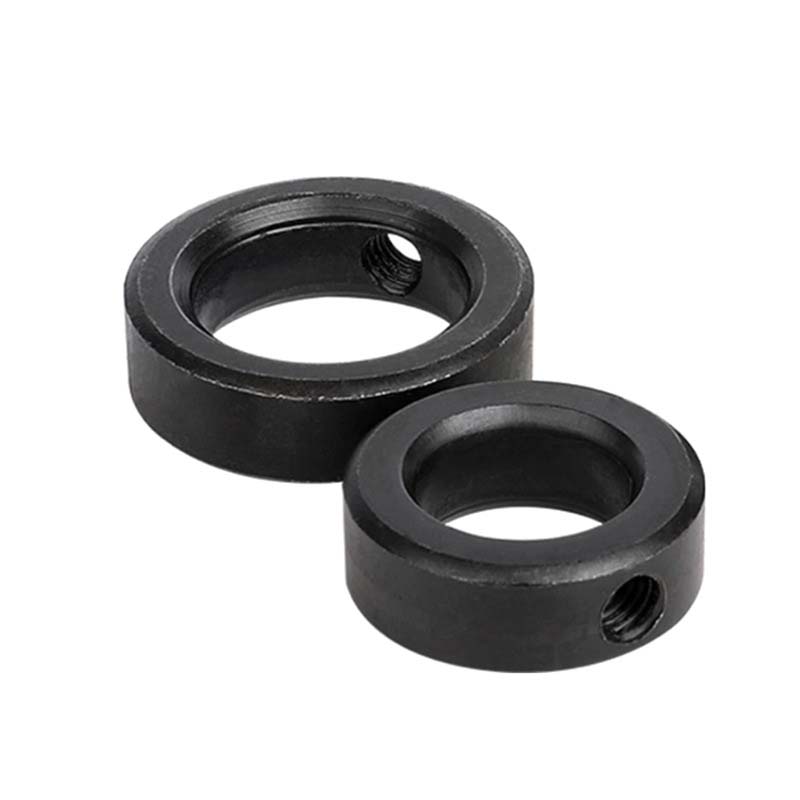

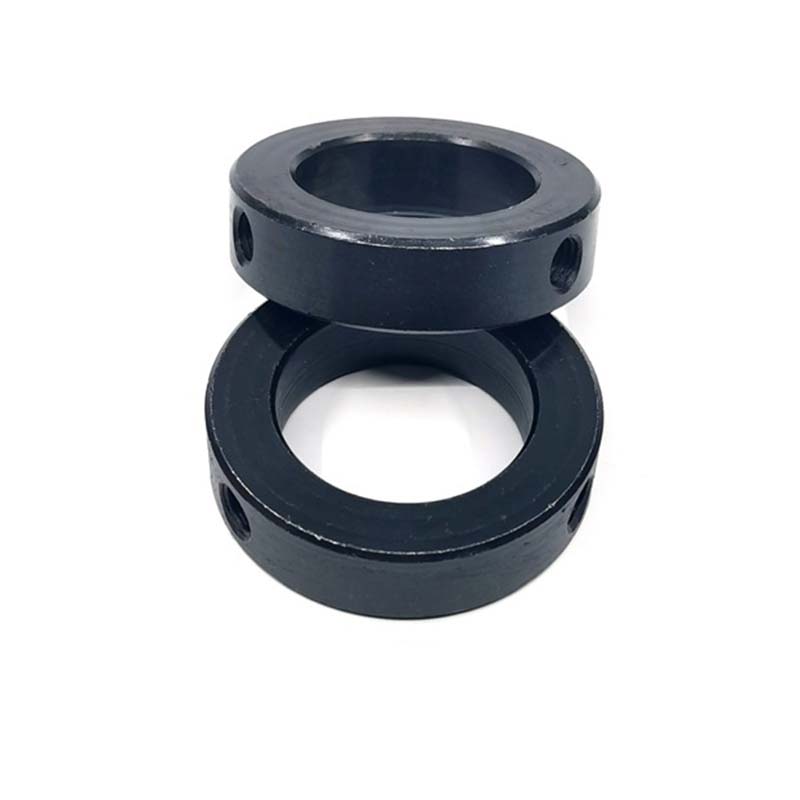

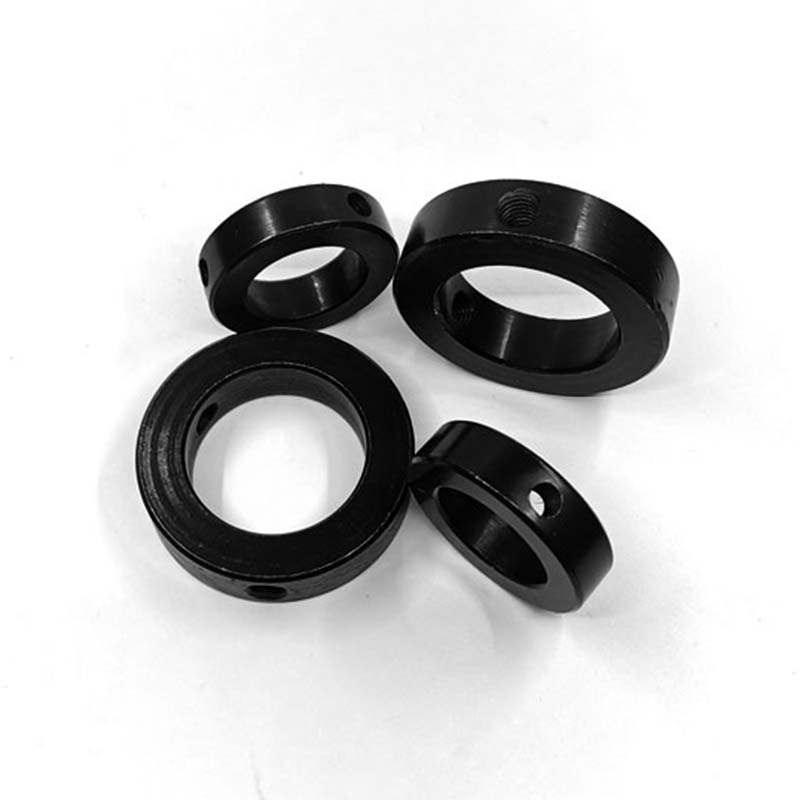

Yivli qıfıllı tutma halqaları paslanmayan poladdan və ya karbon poladdan hazırlanır, möhkəm və paslanmaya davamlıdır. Xidmət müddətini uzatmaq və aşınma müqavimətini artırmaq üçün səth istilik müalicəsinə məruz qalmışdır. Yivli hissə hamar bərkidilmə və ipin hizalanmasını təmin etmək üçün dəqiq kəsmə müalicəsinə məruz qalmışdır. Sərt mühitlərdə istifadə üçün, səthə korroziyaya davamlı örtük əlavə etmək üçün sink-nikel örtük və ya qara oksid örtük seçilə bilər. Bu materiallar -40°C ilə 300°C temperatur aralığında işləyə bilər, beləliklə, bu kilidləmə halqası dəniz mühiti, kimyəvi zavodlar və ya ağır maşınlar kimi ekstremal ekoloji şəraitdə istifadə edilə bilər.

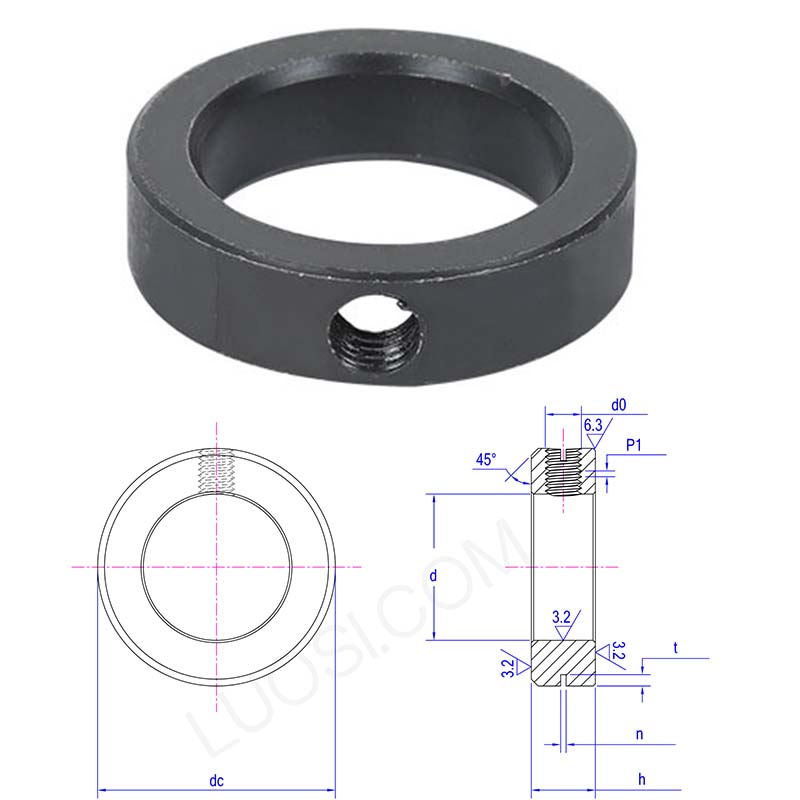

Threaded locking retaining ring

Bazar ertəsi	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d maks	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h maks	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n dəq	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t maks	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Ərizə

Yivli kilidləmə tutma üzükləri elektrik ötürücü sistemlərdə, nasos qurğularında və robot komponentlərində, xüsusən komponentlərin şafta etibarlı şəkildə bərkidilməsini təmin etmək lazım olan tətbiqlərdə geniş istifadə olunur. Vibrasiyaya davamlı xüsusiyyətləri ilə onlar adətən avtomobil ötürücü sistemlərində, külək turbininin sürət qutularında və konveyer sistemlərində istifadə olunur. Aerokosmik sənayedə də istifadə olunur.

O, həmçinin kənd təsərrüfatı avadanlığı və bərpa olunan enerji qurğularında görünür, tozlu, nəm şəraitdə və ya çoxlu fırlanma momenti olduqda əşyaları sabit saxlamaq üçün möhkəm bir iş görür.

Quraşdırma üçün xüsusi alətlər tələb olunurmu?

Əməliyyat üçün xüsusi alətlər tələb olunmur. Adi alətlərdən (məsələn, altıbucaqlı açarlar və ya tornavidalar) yivli kilidləmə tutma halqalarını asanlıqla quraşdırmaq üçün istifadə edilə bilər. Tənzimləmə üçün heç bir hidravlik preslərə və ya xüsusi qurğulara ehtiyac yoxdur. Dəqiq tənzimləmə sadəcə kilidləmə halqasındakı yivli vintlərdən istifadə etməklə əldə edilə bilər.
