Yivli Havşa Başlı Taxta Öz-özünə Vintli Vint

Xiaoguo® fabriki tərəfindən istehsal olunan Yivli Havşa Başlı Taxta Öz-özünə Vintli Vida, uyğun havşa qazma biti ilə istifadə edildikdə ağacın içərisinə tam uyğun otura bilər. Beləliklə, fiksasiya hissəsi gizli qalır və hazır əşyaların səliqəli görünməsini təmin edir.

Sorğu göndərin

Məhsul təsviri

Yivli Havşa Başlı Taxta Öz-özünə Vintli Vint konusvari başlı (90° bucaq bucağı ilə) və yuxarı hissəsində Yivli yivli ağac emalı üçün bərkidici növüdür. Baş ağacda əvvəlcədən kəsilmiş konusvari deliklərə tam daxil edilə bilər və bərkidildikdən sonra baş taxta səthi ilə bərabər və ya bir qədər aşağı olacaq. Vida gövdəsi dərin və qaba ağac saplarına malikdir, quyruğu isə konusvari uclu başdır. Birbaşa ağaca vidalana bilər (sərt ağac və ya böyük diametrlər üçün əvvəlcədən bir deşik qazmaq tövsiyə olunur). Bu Yivli Havşa Başlı Taxta Öz-özünə Vintli Vint düz səth tələb edən və başları açıq olmayan taxta məhsulları birləşdirmək və bərkitmək üçün uyğundur.

İngilis adı	Yivli Havşa Başlı Taxta Öz-özünə Vintli Vint
Ümumi standartlar	DIN 97
Baş növü	Döşəmə / Düz Başlıq
Slot növü	Yivli
Mövzu növü	Taxta sap (qaba addım, dərin addım)
İpucu forması	Konik öz-özünə qazma başlığı

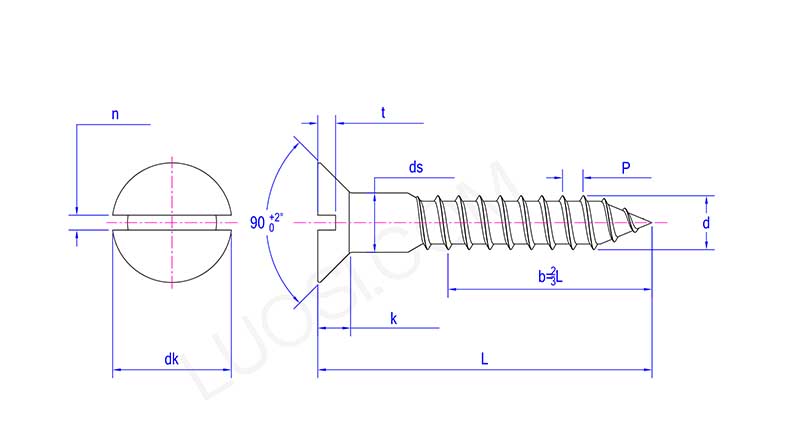

Slotted Countersunk Head Wood Self Tapping Screw

Struktur xüsusiyyətləri

Yivli Havşa Başlı Taxta Özünü Vuran Vidanın struktur xüsusiyyətləri beş hissədə təqdim ediləcək.

Baş quruluşu

1.Baş forması: Konusvari, huni forması kimi, adətən konus bucağı 90°. Başın yuxarı səthi düz, yanları isə meyllidir.

2.Baş ölçüsü: Başın xarici diametri vida dişinin diametrindən təxminən 1,8-2,2 dəfə, baş hündürlüyü isə ip diametrinin təxminən 0,5-0,6 dəfədir.

3.Başlıqdan istifadə: Bu Yivli Havşa Başlı Taxta Öz-özünə Vintli Vida bərkidildikdən sonra bütün vint başı taxta üzərində əvvəlcədən hazırlanmış konik çuxura oturur. Taxta səthin altında və ya bir az aşağı qalır və yapışmaz.

Düz yuva dizaynı

1.Drive növü düz yuvadır. Yiv düz ortadan hər iki tərəfə keçir.

2.Yuvanın eni 0,6 mm-dən 2,0 mm-ə qədər, yuva dərinliyi 0,3 mm-dən 0,8 mm-ə qədərdir. Yuvanın hər iki ucu yuvarlaq künclərlə hazırlanır.

3.Yuvanın xüsusiyyətləri: Ən çox yayılmış düz başlı tornavida ilə idarə oluna bilər.

Çubuq quruluşu

1.Çubuq forması: Tam sap və qismən sap növlərinə bölünür.

İp quruluşu

1.İp növü: Tipik Taxta İp, ümumi mexaniki sap deyil.

2.Profil: Diş profilinin bucağı təqribən 60°-dir, lakin dişin ucu çox itidir və diş bazası hamar qövs keçidinə malikdir.

3.Diş aralığı: nisbətən geniş.

Uç quruluşu

1.Ucun forması: Konusvari uc, təxminən 30°–45° daralma ilə. Ucu son dərəcə kəskin deyil; əvəzinə, çox kiçik bir düz səthə və ya yuvarlaq bir başlığa malikdir.

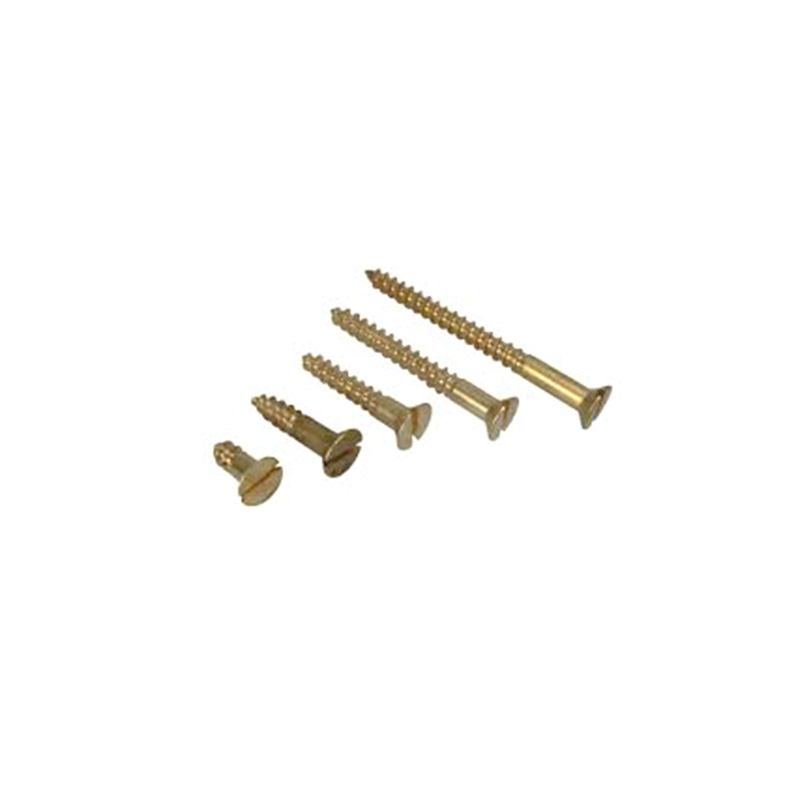

Slotted Countersunk Head Wood Self Tapping Screw

Bazar ertəsi	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds maks	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk maks	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k maks	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n dəq	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n maks	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t maks	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
