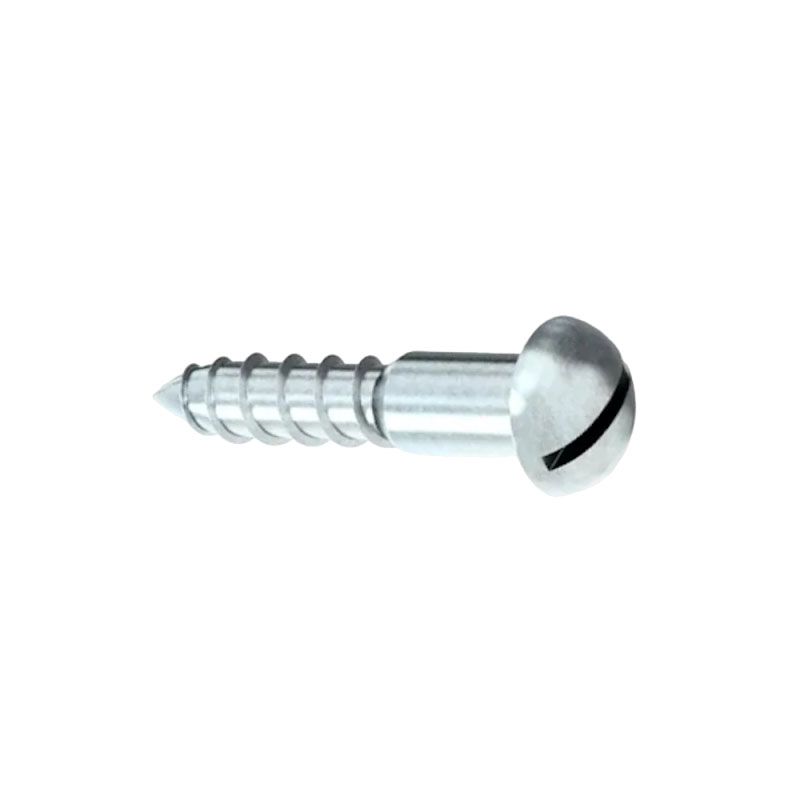

Yivli Dairəvi Başlı Taxta Vida DIN 96

Xiaoguo® fabriki tərəfindən istehsal olunan DIN 96 yivli yuvarlaq başlı taxta vintlər həm kiçik, həm də böyük miqyaslı montaj üçün uyğun olan geniş spesifikasiya və ölçülərə malikdir və geniş istifadə olunur.

Sorğu göndərin

Məhsul təsviri

Aşağıda DIN 96 standartı üzrə Yivli yuvarlaq başlı taxta vintinin spesifikasiyası və ölçüləri ilə tanışlıq verilmişdir.

Standart diapazon: İpin diametri 1,6 mm-dən 8 mm-ə qədər, metrik, tək yuva, yuvarlaq baş, taxta qazma biti (kobud ip).

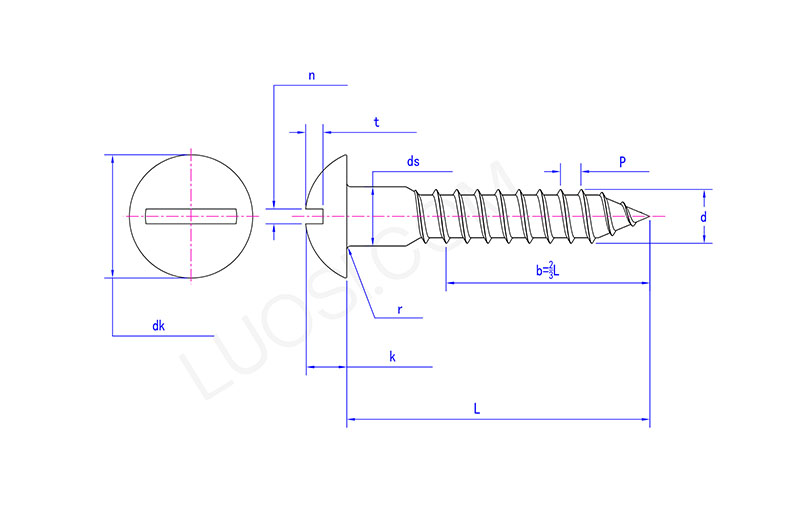

Əsas ölçülər (mm, ümumi spesifikasiyalar)

d: İpin nominal diametri

ds: Çubuğun diametri (çubuğun hamar hissəsi)

dk: başın diametri

k: başın hündürlüyü

n: Yuvanın eni

t: Yuvanın dərinliyi (maksimum)

L: Nominal uzunluq (ümumi diapazon)

d	ds (maksimum/dəq)	dk (nom)	k	n	T（maks）	L
1.6	1.6/1.2	3.2	1.1	0.4	0.7	3-12
2.0	2.0/1.6	4.0	1.4	0.5	0.9	4-16
2.5	2.5/2.1	5.0	1.7	0.6	1.1	5-20
3.0	3.0/2.6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8-30

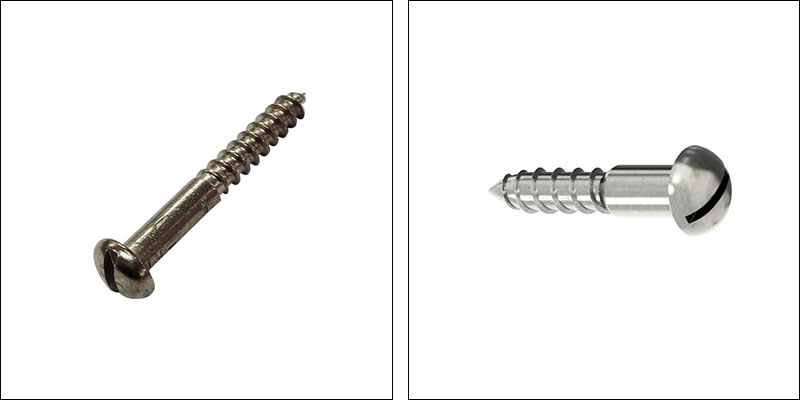

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Material Giriş

Yivli dəyirmi başlı taxta vint üçün ümumi materiallar DIN 96 əsasən karbon polad, paslanmayan polad və mis ərintisi daxildir. Seçiləcək xüsusi material növü istifadə mühitindən, güc tələblərindən və xərc büdcəsindən asılıdır.

（1）Karbon Polad

Karbon polad ağac vintləri üçün ən çox istifadə edilən materialdır, aşağı qiymətə, yüksək möhkəmliyə və yaxşı emal performansına malikdir. Onların arasında aşağı karbonlu polad ən çox yayılmış növdür, çünki aşağı karbon tərkibinə, daha yaxşı möhkəmliyə və emal performansına malikdir və soyuq başlıq formalaşdırılması üçün uyğundur.

（2）Paslanmayan polad

Səth təbii olaraq sıx bir oksid filmi meydana gətirir, mükəmməl korroziyaya davamlı qorunma təmin edir. Əlavə səth müalicəsi tələb olunmur və əksər rütubətli mühitlər və açıq hava tətbiqləri üçün uyğundur.

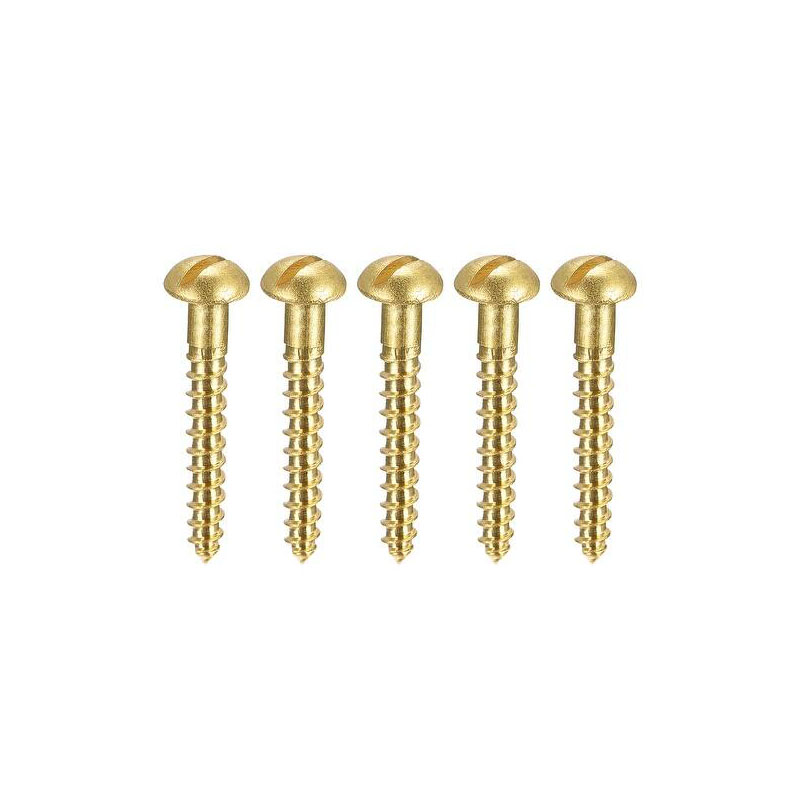

（3）Mis / Mis ərintisi

Mis ərintisi Yivli yuvarlaq başlı taxta vint DIN 96 (adətən misdən hazırlanır) təbii qızılı görünüşünə, əla korroziyaya davamlılığına və keçiriciliyinə görə çox vaxt xüsusi dekorativ və ya funksional şəraitdə istifadə olunur.

Material	Xüsusiyyətlər	Tətbiq olunan Ssenarilər
Pirinç, CuZn	Görünüşü gözəl və qızılı rəngdədir. Yaxşı korroziyaya davamlıdır, lakin onun gücü karbon poladdan daha aşağıdır.	Yüksək səviyyəli mebel, antikvar bərpa, incəsənət instalyasiyaları, dekorativ avadanlıq aksesuarları, elektrik birləşmələri
Bürünc	Onun korroziyaya davamlılığı pirinçdən üstündür və görünüşü daha tünd qəhvəyi rəngdədir.	Gəmilər, açıq bəzəklər, heykəltəraşlıq fiksasiyası

Bazar ertəsi	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds maks	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk maks	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k maks	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k dəq	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n dəq	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n maks	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t maks	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4） Digər isteğe bağlı materiallar

Alüminium ərintisi

Yüngül, korroziyaya davamlı, lakin daha aşağı gücə malikdir

Müvəqqəti tikinti, yüngül dekorasiya və sərgi qurğuları üçün uyğundur

Titan ərintisi

Həddindən artıq yüksək möhkəmlik, son dərəcə korroziyaya davamlı, lakin yüksək qiymət və çətin emal ilə

Aerokosmik və yüksək səviyyəli tibbi avadanlıq kimi xüsusi sahələr üçün uyğundur

Tez-tez verilən suallar

（1）Dəniz daşınması zamanı karbon poladdan DIN 96-ya uyğun yivli yuvarlaq başlı taxta vint paslanacaqmı?

Daşınma zamanı nəmdən qaynaqlanan pas riskini azaltmaq üçün biz adətən pasın qarşısını effektiv şəkildə ala bilən VCI pasın qarşısını alan kağız + plastik torba möhürləyici + quruducu kimi qoruyucu tədbirlər görürük.

（2）DIN 96 vintlərinin korroziyaya davamlılığını necə qiymətləndirmək olar?

Korroziyaya davamlılıq duz sprey testləri ilə qiymətləndirilir. Karbon polad sinklənmiş vintlər adətən 48-100 saat davam edə bilər; paslanmayan polad vintlər paslanmadan yüzlərlə və minlərlə saat davam edə bilər.

（3）Quraşdırma anı nə olmalıdır?

Dönmə momenti materialdan, ağac növündən və yağlama şəraitindən asılıdır. Məsələn, 4 mm-lik karbon polad DIN 96 yivli yuvarlaq başlı taxta vint bərk ağaca vurulduqda, tövsiyə olunan fırlanma momenti təxminən 2–3 N·m-dir. Bu dəyərin aşılması yuvanın sürüşməsinə və ya başın qırılmasına səbəb ola bilər.
