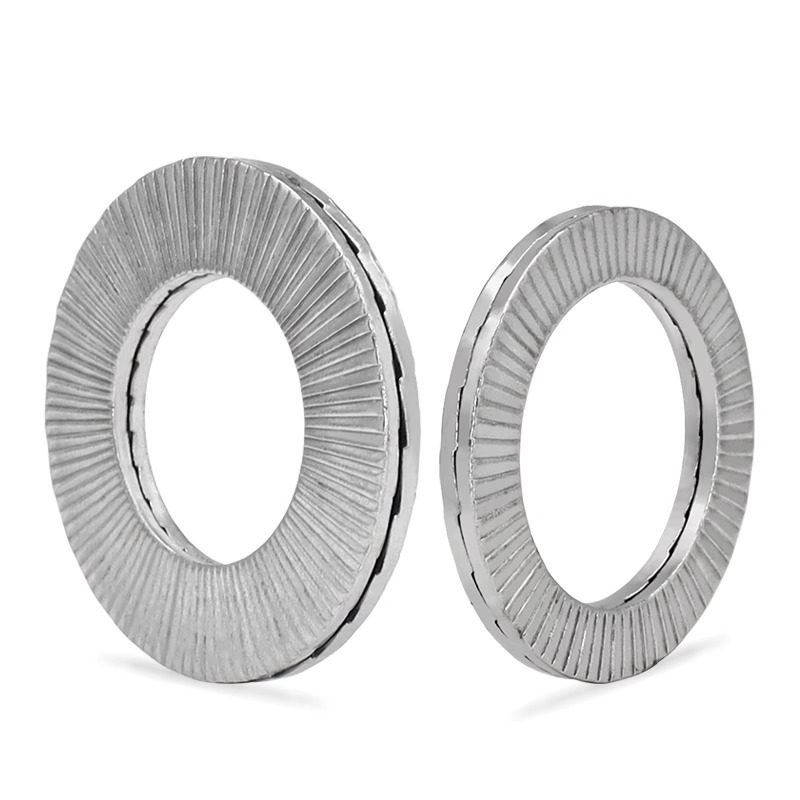

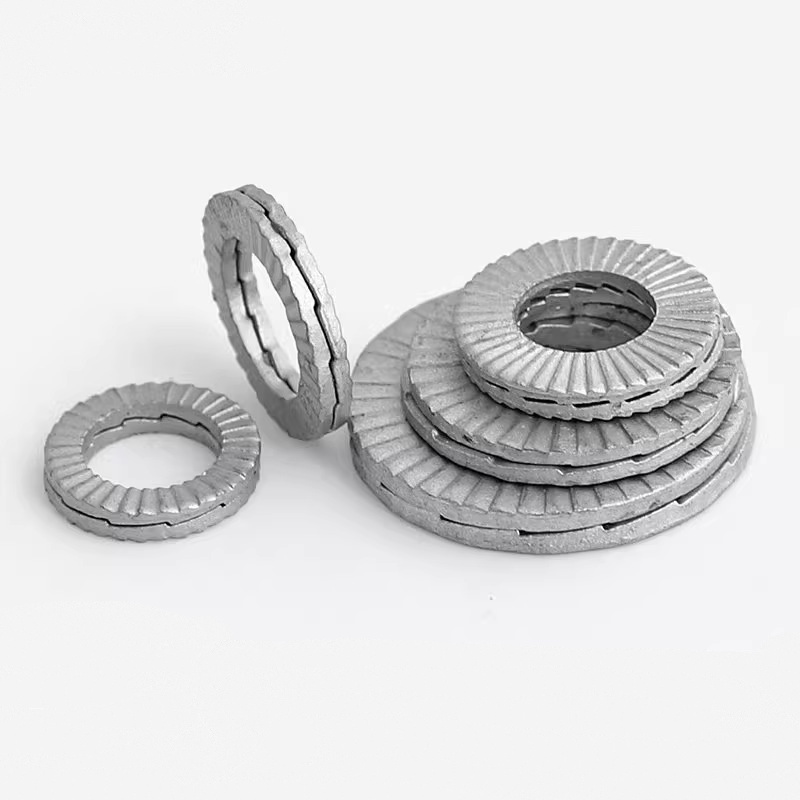

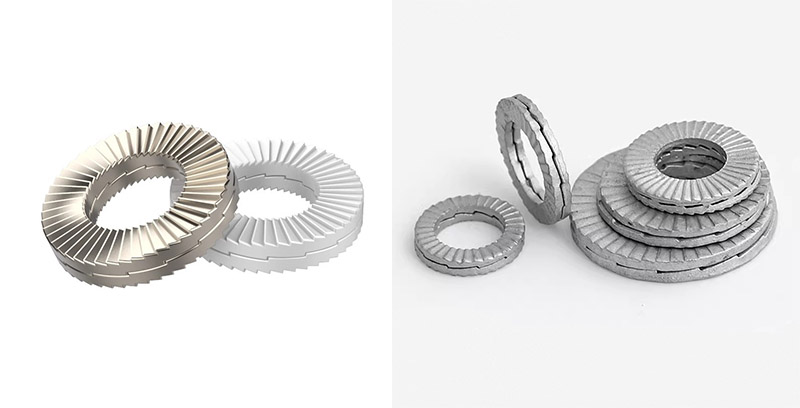

İki Qatlanan Özünü Bağlayan Böyük Yuyucular

İki qatlı öz-özünə kilidlənən böyük yuyucuların quraşdırılması olduqca sadədir. Yalnız böyük dişli səthin düzgün şəkildə hizalandığına və düzgün mövqeyə yerləşdirildiyinə əmin olun və sonra prosesi başa çatdırmaq üçün bolt və ya qozu standart fırlanma momentinə qədər sıxın. Onun quraşdırılması mürəkkəb texnika və ya bahalı alətlər tələb etmir, lakin 100% performansa nail olmaq üçün qeyd edilməli olan bir neçə əsas məqam var.

（1）Quraşdırmadan əvvəl hazırlıq

İş parçasının təmizlənməsi: Boltların, qoz-fındıqların, ikiqat öz-özünə kilidlənən böyük yuyucuların və birləşdirilmiş hissələrin təmas səthlərinin təmiz, düz, yağ ləkələri, pas və ya buruqlardan təmiz olduğundan əmin olun.

Yoxlanılacaq yuyucuların sayı: İstifadə zamanı cüt-cüt (iki ədəd bir dəst təşkil edir) istifadə edilməlidir.

Quraşdırma səthinin növünü yoxlayın: çuxurlu və ya kor deşikli konfiqurasiya olub-olmadığını və yuyucuların sayını müəyyənləşdirin.

（2）Yuyucunu yerləşdirin

Yuyucu cütlərini çıxarın və "böyük dişli səthin (paz şəkilli səth)" bir-birinə baxdığından əmin olun. Onları səhv ardıcıllıqla bölməyin və ya quraşdırmayın.

（3）Dəliklər və kor dəlikləri ayırd edin

Kor deşik/bolt bağlantısı: Boltun başlığı ilə birləşdirilmiş komponent arasında yerləşdirilən bir cüt ikiqat özü-özünə kilidlənən böyük yuyucu lazımdır. Digər tərəfdən qoz bərkidilir.

Delikli / Bolt-Nut Montajı: İstifadə edildikdə, iki cüt ikiqat özünü kilidləyən böyük yuyucu tələb olunur. Bir cüt bolt başlığının altına, digər cüt isə qozun altına yerləşdirilir.

（4） Düzgün əlaqəni təmin edin

Yuyucunun xarici tərəfindəki radial diş səthlərinin bolt başlığının (və ya qozun) bir tərəfi ilə, digər tərəfinin isə birləşdirilən komponentin səthi ilə təmasda olduğundan əmin olun.

(5) sıxın

Bir fırlanma anı açarından istifadə edin və bağlayıcıları müvafiq fırlanma momenti dəyərlərinə uyğun olaraq sıxın.

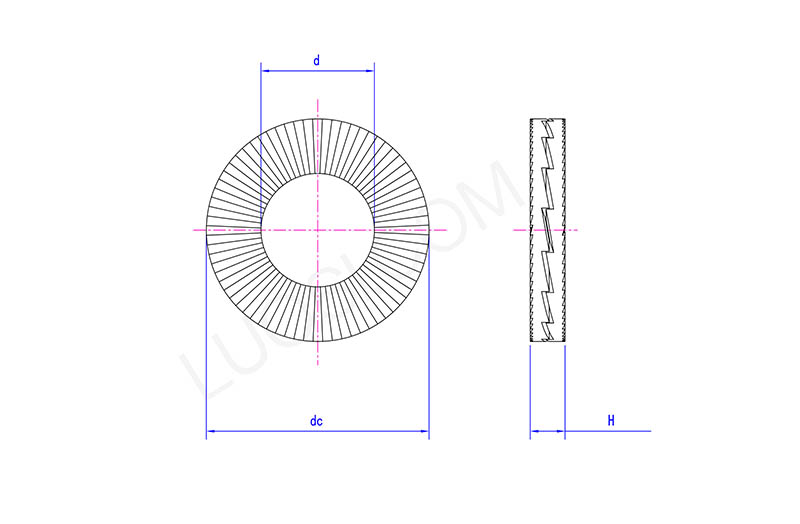

Bazar ertəsi	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Onu təkrar istifadə etmək olarmı?

İki qatlı öz-özünə kilidlənən böyük yuyucuları adətən təkrar istifadə etmək olar. Avadanlıqdan çıxarıldıqdan sonra, contanın hər iki hissəsi hərtərəfli yoxlanılmalıdır.

Yenidən istifadəyə icazə vermək üçün şərtlər: Daxili halqadakı böyük diş səthi və xarici tərəfdəki radial dişlər həddindən artıq aşınma, görünən deformasiya, çatlar və ya zədələnmələr göstərmirsə, o zaman onlar təmizlənə və yenidən quraşdırıla bilər.

Dəyişdirilməsini tələb edən vəziyyət: Əgər yoxlama zamanı aşkar aşınma və ya zədə aşkar edilərsə, kifayət qədər kilidləmə qüvvəsinin qarşısını almaq üçün yeni yuyucu dəsti dərhal dəyişdirilməlidir.
