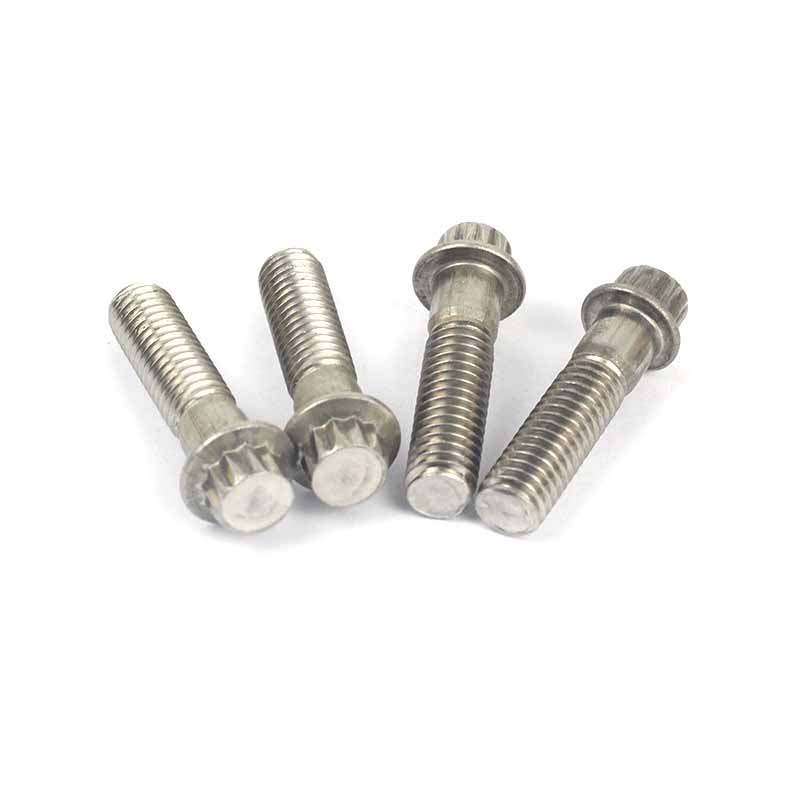

Tip A 12 Nöqtəli Flanşlı Vida

Tip A 12 nöqtəli flanş vintləri flanş səthi ilə başda 12 küncü olan bərkidicilərdir. Onların çoxlu təmas nöqtələri var və alətlərlə bərkidildikdə sürüşmək asan deyil. Xiaoguo® fabrikinin istehsal etdiyi boltlar davamlıdır və ağır iş şəraitinə tab gətirə bilir. İstənilən vaxt sifariş verə bilərsiniz.

Sorğu göndərin

Məhsul təsviri

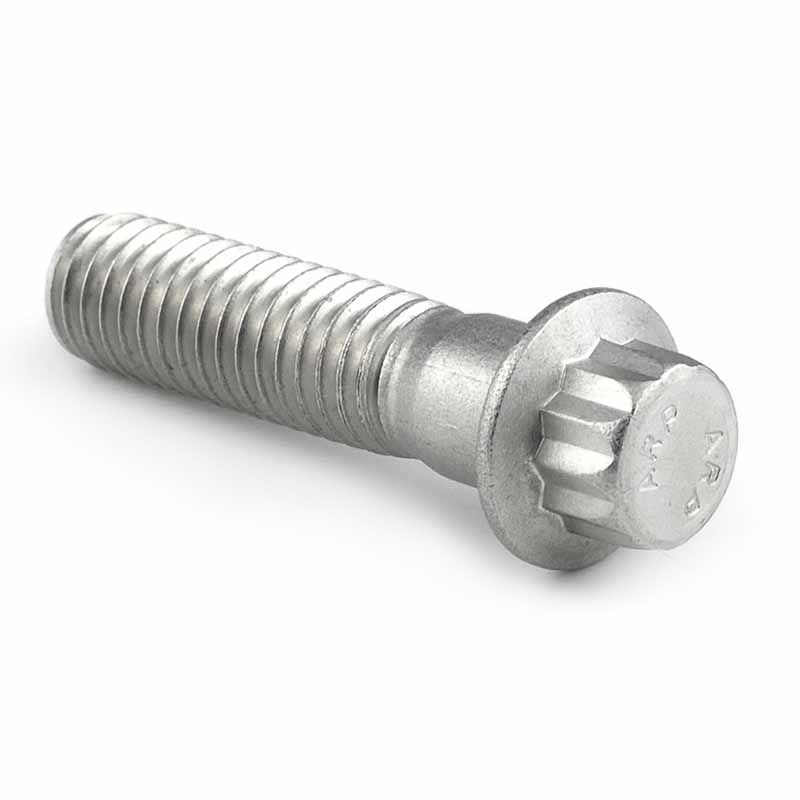

A tipli 12 nöqtəli flanşlı vintin baş hissəsində 12 künc var və xüsusi 12 künclü rozetka açarı ilə birlikdə istifadə oluna bilər. Vida başının altında flanş lövhəsi var. Çubuq gövdəsi silindrikdir və hamar çubuq bölmələri və tam yivli bölmələri olan pilləli bir quruluşa malikdir.

Type A 12 Point Flange Screw

Xüsusiyyətlər

A tipli 12 piont flanşlı vintlər xüsusi qollar tələb edir. Bu 12 qol dizaynı onları digər vintlərin edə bilmədiyi dar boşluqlara vidalamağa imkan verir. Quraşdırılmış flanş conta kimi işləyir və əlavə hissəyə qənaət edir. Dar mühərrik bölmələri və ya idarəetmə panelləri üçün çox rahatdır.

Tip A 12 nöqtəli flanş vintləri montaj sürətini sürətləndirə bilər. Flanş dizaynı ayrıca conta tələb etmir və 12 bucaqlı sürücü qurğusu altıbucaqlı vintlərdən daha çox bucaq altında qolları qəbul etmək qabiliyyətinə malikdir. Elektrik cihazları və ya maşın istehsal edən istehsal xətləri üçün sürət daha yüksəkdir.

Tip A 12-Piont vintləri vibrasiya səbəbiylə boşalmanın qarşısını ala bilər. Flanş səthlə sürtünməni artırır. O, nasoslar, kompressorlar və ya qıfıllayıcı contalara ehtiyac olmadan vibrasiya edən hər hansı komponentlər üçün istifadə edilə bilər. İnteqrasiya edilmiş flanşlar hündürlüyü azalda bilər və elektron cihazlar və ya dəqiq komponentlər üçün olduqca uyğundur.

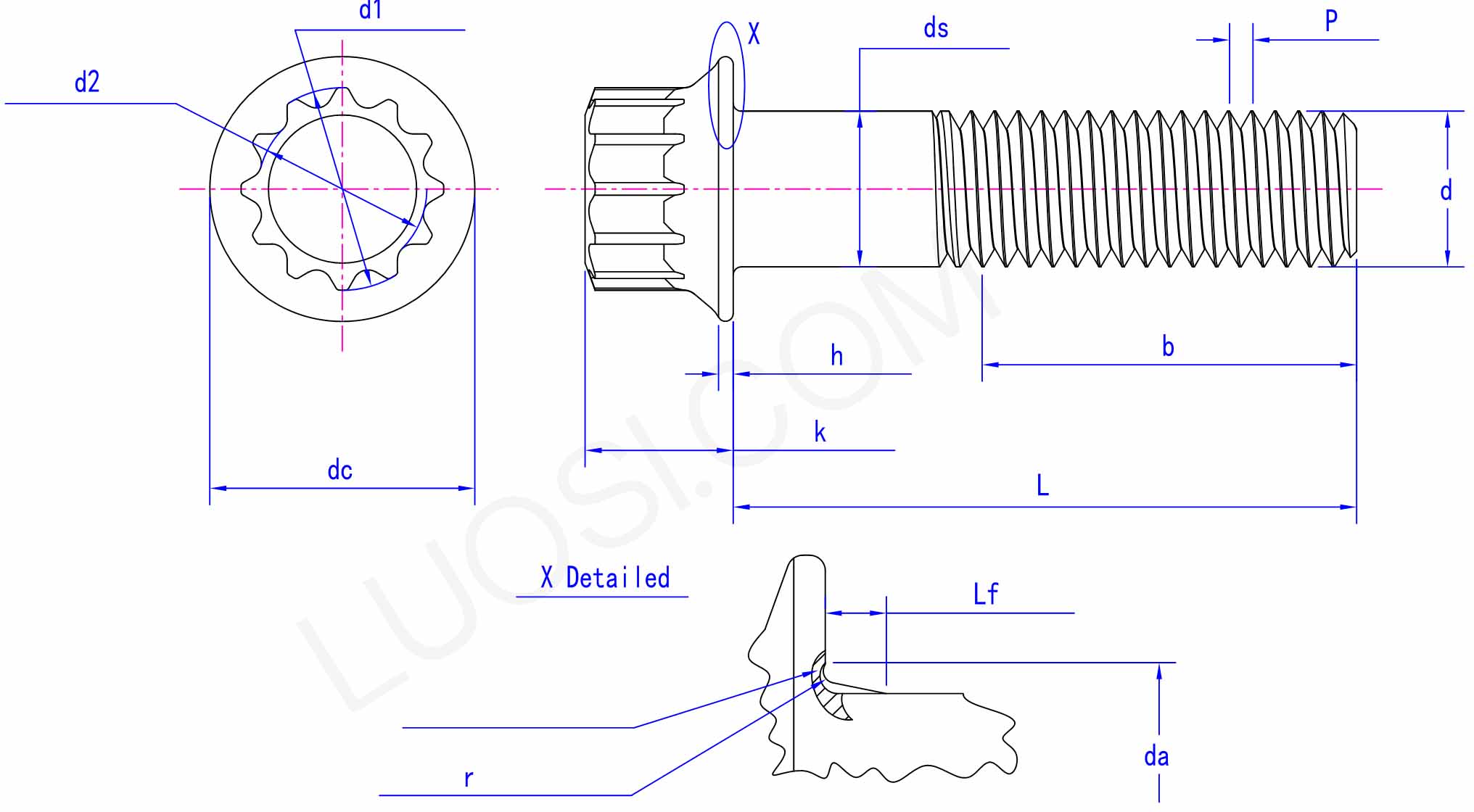

Məhsul parametrləri

Bazar ertəsi	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds maks	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 dəq	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 dəq	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da maks	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r maks	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Üstünlüklər

A tipli 12 nöqtəli flanş vintinin ən böyük satış nöqtəsi onların xüsusilə güclü bərkitmə qüvvəsinə malik olmasıdır. 12 bucaqlı baş dizaynına görə, bərkitmək üçün rozetka açarı istifadə edilərkən, vinti yerində möhkəm bərkitmək üçün daha çox güc tətbiq oluna bilər. Onun anti-gevşetmə performansı fabrikdə işləyən maşınlarda və hərəkətdə olan maşınlarda çox aydın görünür. Onlar təhlükəsizlik təhlükələrini və boşalma nəticəsində yaranan avadanlıq nasazlıqlarını azalda bilər.
