Kvadrat qaynaq qozunu yazın

Tip A kvadrat qaynaq qoz-fındıqları metal səthlərdə qaynaq üçün istifadə olunur və boltlar üçün yivli deşiklərlə təchiz edilmişdir. Onlar sabit qoz-fındıq tələb edən metal çərçivələr, dayaqlar və ya mexaniki avadanlıqlar üçün uyğundur. Xiaoguo® fabriki GB/T 13680-1992-də nəzərdə tutulmuş standartlara uyğun istehsal edir.

Model:GB/T 13680-1992

Sorğu göndərin

Məhsul təsviri

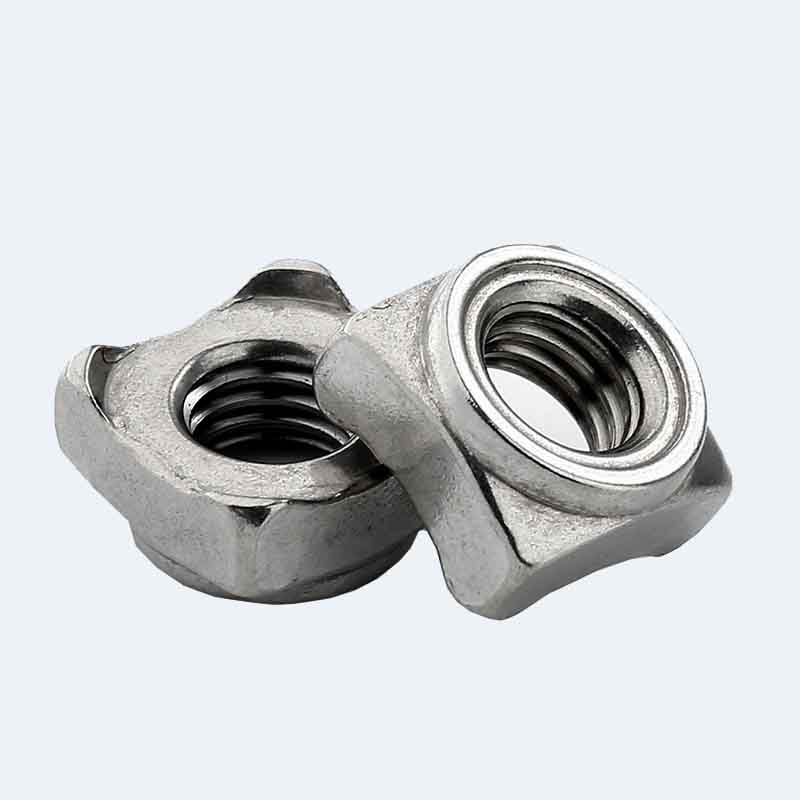

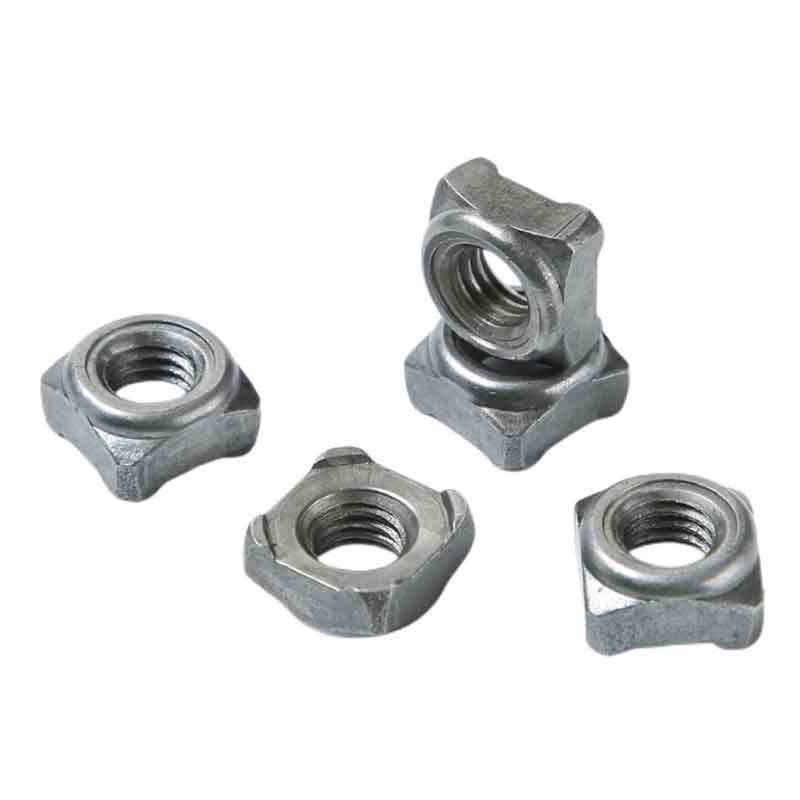

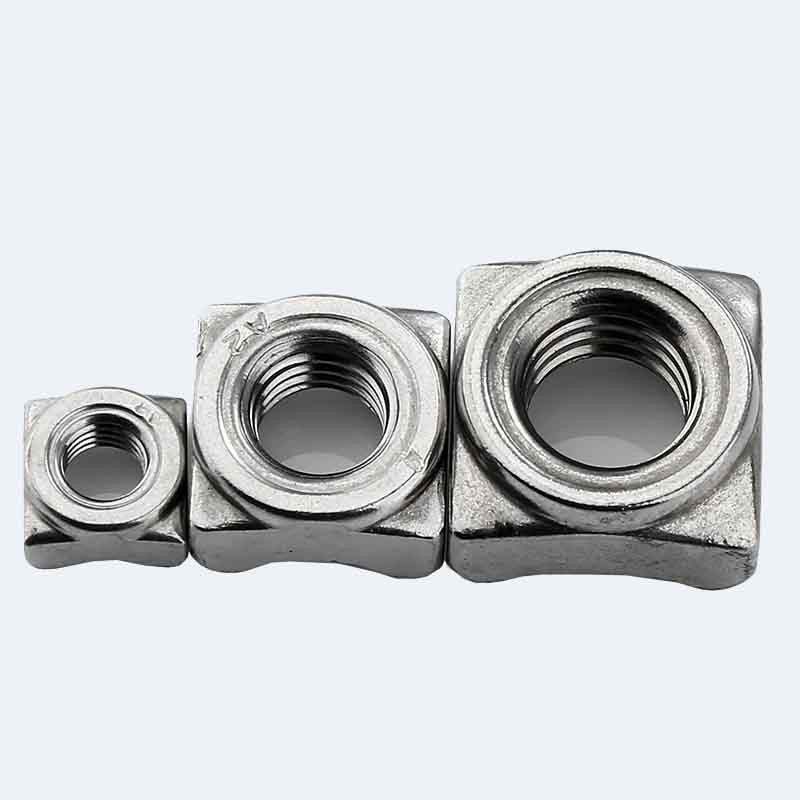

Tip A kvadrat qaynaq qoz-fındıq xüsusi qaynaq qoz-fındıq növüdür. Onların kvadrat forması və dörd qaynaq çıxıntısı var ki, bu da qaynaq prosesini daha təhlükəsiz edir. İplər də standartdır, bu da onlara yaxşı uyğunlaşmağa imkan verirboltlar.

Qaynaq quraşdırılması

A tipli kvadrat qaynaq qaykasını qaynaq etmək asandır. Sadəcə onu qaynaq ediləcək yerə qoyun və qaynaq üçün qaynaq avadanlığından istifadə edin. Üstəlik, onun dörd çıxıntı nöqtəsi dizaynı qaynaq prosesi zamanı qüvvənin vahid paylanmasını təmin edərək, qaynağın son dərəcə güclü və boşalma ehtimalını az edir.

MIG və ya spot qaynaq üsullarından istifadə edərək polad plitələri qaynaq edərkən A tipli kvadrat qaynaq qoz-fındıqları çox yaygındır. Onların düz bazası qaynaq prosesi zamanı onları sabit saxlamağa kömək edir, dörd kiçik çıxıntı (bəzən dəliklər) əsas materiala basıldığı yerdədir. Tez güclü bir əlaqə qura bilər.

A tipli kvadrat qaynaq qozunun quraşdırılması çox sadədir. Fındıqların quraşdırılması lazım olan metal plitədəki mövqeyi təmizləyin. Fındıqları düzgün yerləşdirin. Qaynaq tabancasından istifadə edin və qoz-fındıqların dörd küncündə və ya əsas çuxurdan (əgər varsa) qaynaq edin. İstilik qoz bazasını metal lövhəyə birləşdirəcək. Soyuduqdan sonra daxili iplər bolt birləşmələri üçün istifadə edilə bilər.

Məhsul parametrləri

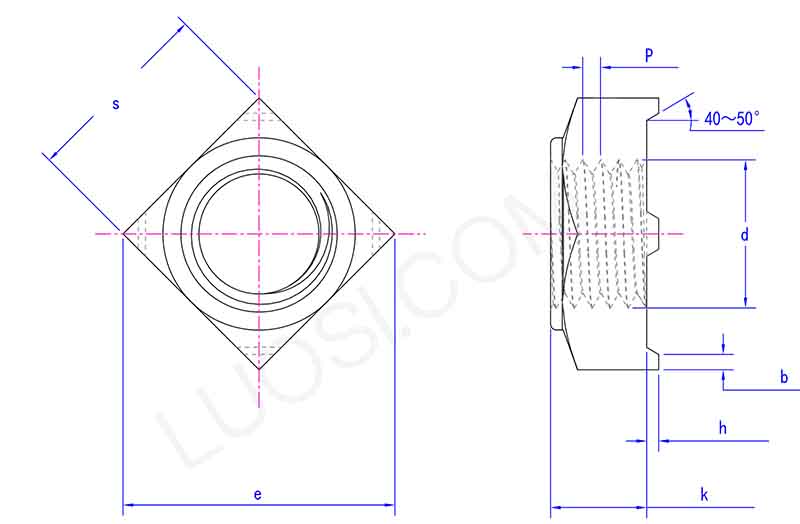

Type A Square Weld Nut parameter

Bazar ertəsi	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h maks	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k maks	3.5	4.2	5	6.5	8	9.5	11	13
k dəq	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s maks	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b maks	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b dəq	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Məhsul Xüsusiyyətləri

A tipli kvadrat qaynaq qozlarının kvadrat görünüşü quraşdırma zamanı yerləşdirməyi asanlaşdırır və onların fırlanma ehtimalı azdır. Dörd qaynaq çıxıntısı eyni hündürlüyə və ölçüyə malikdir və qaynağın keyfiyyətini təmin edir. Üstəlik, onun iplik dəqiqliyi yüksəkdir və bolt vidalanmamaq və ya gevşetmək kimi heç bir problem olmadan rəvan şəkildə vidalana bilər.
