Tip B 12 Piont Flanşlı vintlər

Tip B 12 piont flanş vintləri əlavə sabitlik tələb edən layihələr üçün xüsusi olaraq hazırlanmışdır. Dartma zamanı nəzarət etmək sizin üçün daha asandır. Flanş bazası təzyiqi paylaya və zədələnmənin qarşısını ala bilər. Xiaoguo® şirkətinin zəngin bir inventar var. İstənilən vaxt bizimlə əlaqə saxlaya bilərsiniz.

Sorğu göndərin

Məhsul təsviri

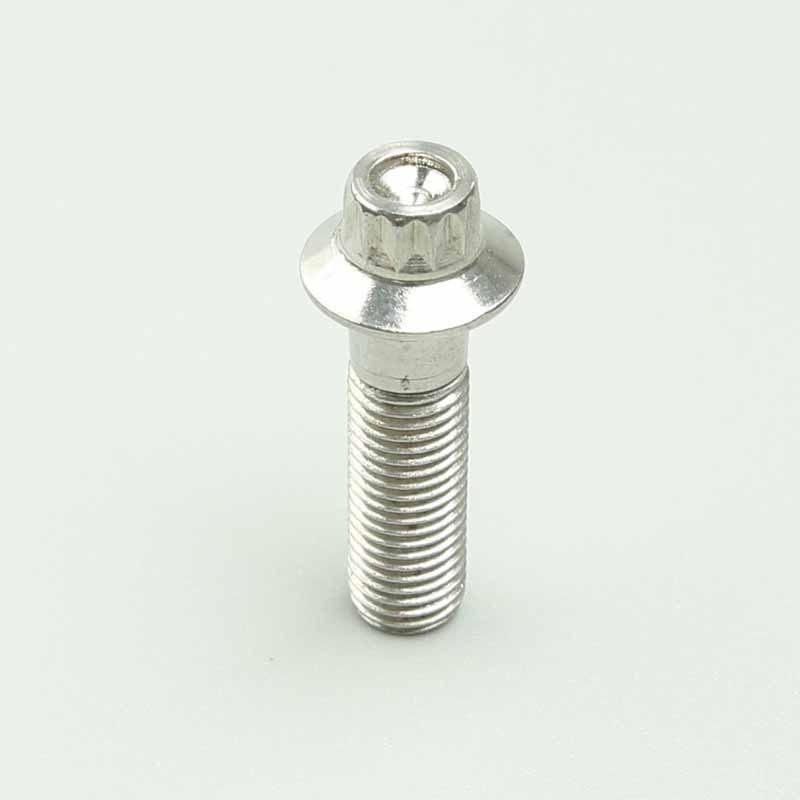

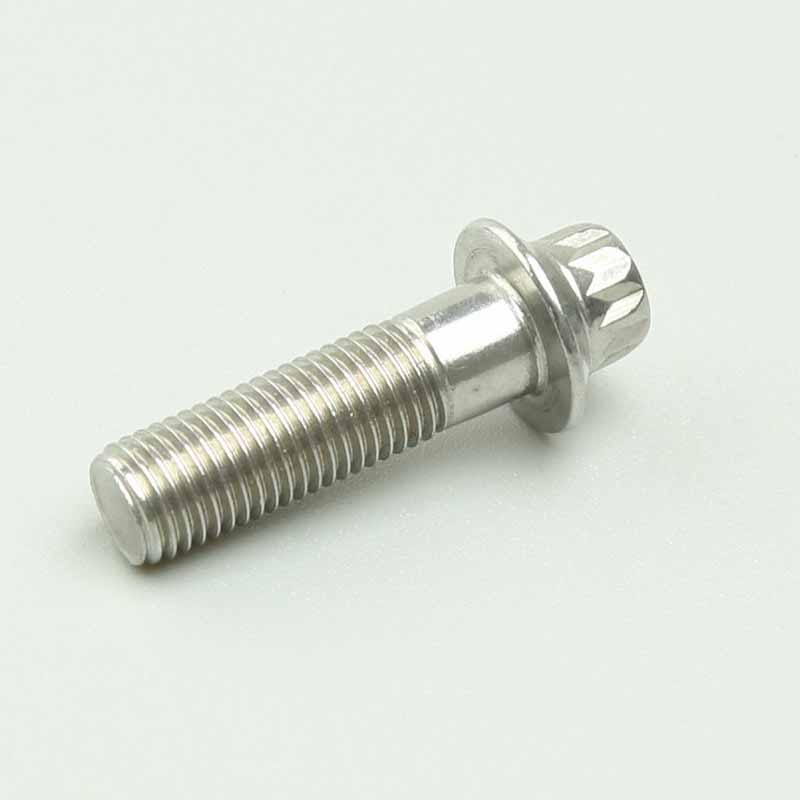

Tip B 12 piont flanş vintləribaşında 12 künc və altındakı flanş lövhəsi var. Onu bərkitmək daha asandır və sürüşmə ehtimalı azdır. Aşağıdakı flanş, sabit obyektlə təmas sahəsini artıra bilən və müxtəlif quraşdırma tələblərinə cavab verən kiçik bir contaya bənzəyir.

Məhsul parametrləri

Bazar ertəsi	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds maks	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
dc maks	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 dəq	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 dəq	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da maks	5.6	6.7	8	11	13	15	17.5	22
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Ərizə

B tipli 12 nöqtəli vintlər ultra aşağı qollar üçün uyğundur. Dayaz başlıq dizaynı dar mühərrik bölmələri və ya kompakt elektron cihazlar kimi standart flanş boltlarının bərkidilməsinin mümkün olmadığı vəziyyətlər üçün uyğundur. Flanşlar hələ də daxili contalar kimi istifadə edilə bilər. O, konveyer kəmər mühərrikləri və ya nasos əsasları üçün kilidləmə contaları olmadan istifadə edilə bilər.

Tip B 12 səhiontvintlər kənd təsərrüfatı sürət qutularının yığılması üçün istifadə olunur. Traktorun PTO sürət qutusu palçığa və zərbəyə meyllidir. Onlar bütün fəsillərdə qabıq flanşlarını möhürləyə bilirlər. Flanşın dişli alt səthi metalı dişləyə bilər və hamar contalara nisbətən vibrasiyaya və boşalmağa daha davamlıdır. Sahə baxımı apararkən, bu vintləri vidalamaq üçün 12 nöqtəli zərbə qollarından istifadə edin.

Turbin iş zamanı qızacaq və qırmızıya çevriləcək. B tipi 12 nöqtəli vintlər istilik izolyasiya plitəsini düzəldə bilər və boşalmayacaq. Flanşın istilik genişlənmə əmsalı paslanmayan poladdan izolyasiya plitəsinin əmsalı ilə üst-üstə düşür ki, bu da onun əyilməsinin qarşısını ala bilər. Egzoz borusunun yanında 12 nöqtəli elastik başlıq açarı istifadə edin. Yenidən istifadə etməyin - termal velosiped metalın gücünü zəiflədəcək. Birinin olmaması naqillərin əriməsinə səbəb olacaq.

Məhsul Xüsusiyyətləri

Tip B 12piontflanş vintləri unikal quruluşa malikdir. 12 küncdən və 12 küncdən ibarət flanş lövhəsinin unikal quruluşu bərkitməni daha dəqiq edir. Flanş lövhəsi həmçinin vintlərin sabit materiala yapışmasının qarşısını ala bilər. Səth daha da sinklənməyə məruz qalmışdıranti-pas qabiliyyətini artırır.

Type B 12-Piont flange screws
