B tipi kvadrat qaynaq qozları

Tip B kvadrat qaynaq qoz-fındıqları xüsusi olaraq metalların qaynaqlanması üçün nəzərdə tutulmuşdur. Onlar ağır maşınlar və ya qalın polad çərçivələr üçün uyğundur. B tipli qoz-fındıqların əsası bir qədər qalındır, bu da onları daha davamlı edir. İstehsal fabriki olaraq, Xiaoguo® sizə uyğun bərkidicilərlə təmin edə biləcək peşəkar kadrlara malikdir.

Model:GB/T 13680-1992

Sorğu göndərin

Məhsul təsviri

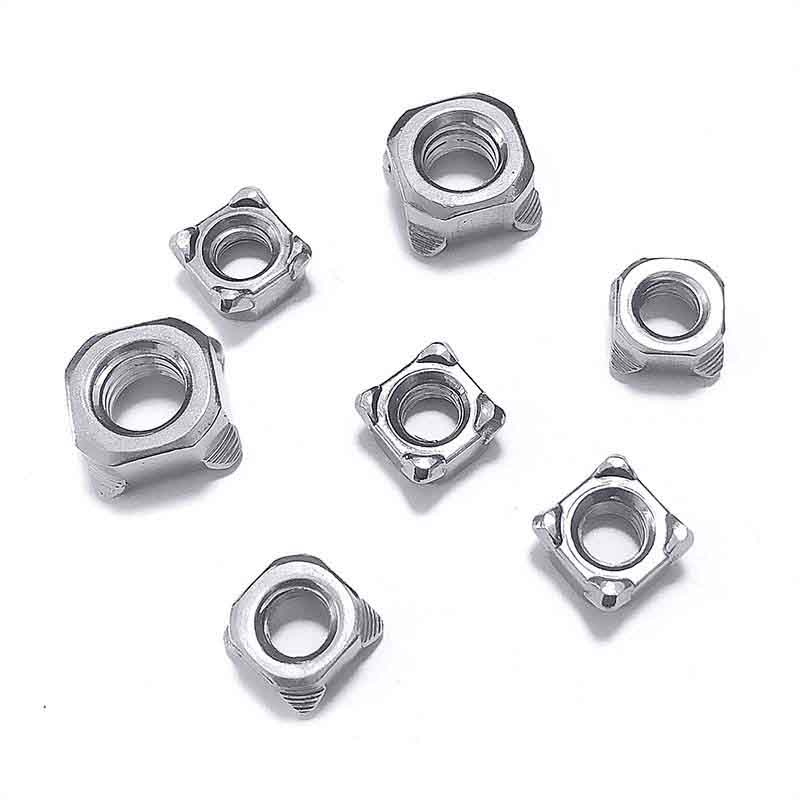

Tip B kvadrat qaynaq qoz-fındıqları bütövlükdə kvadrat şəklindədir. Onların ortasında yivli deşiklər var və dörd küncün hər birində qaynaq məqsədləri üçün xüsusi olaraq hazırlanmış kiçik bir çıxıntı var. M4-dən M12-yə qədər hamısı mövcuddur və müvafiq boltlar da verilir.

Məhsul təfərrüatları

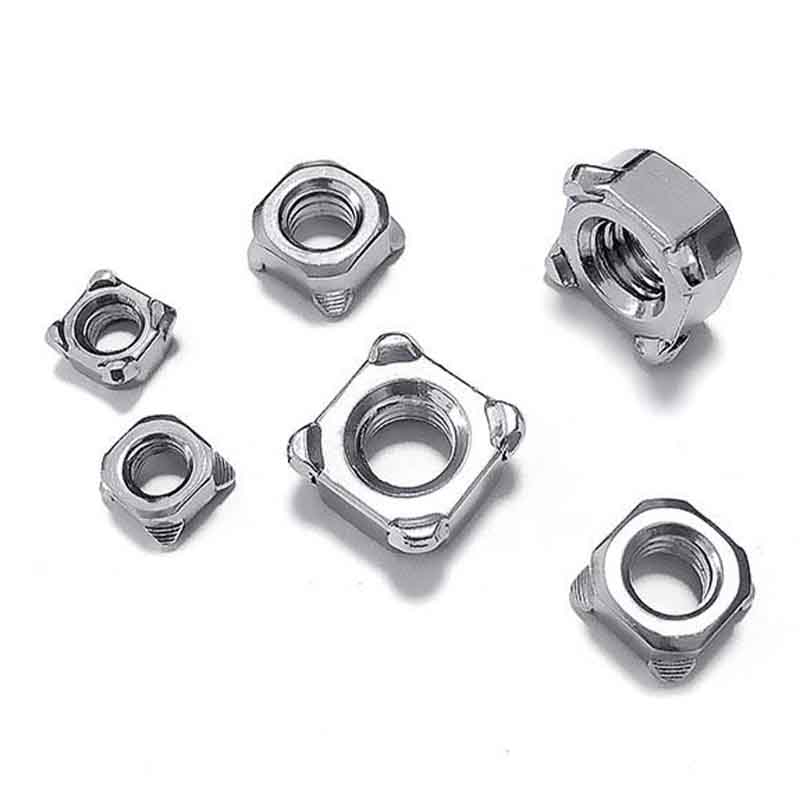

B tipi kvadrat qaynaqlı qoz-fındıqheç bir deşik və ya sadə künclər yoxdur; əvəzinə hər küncdə fərqli çıxıntılar var. Bu, əsas xüsusiyyətdir. Bu çıxıntılarda birbaşa qaynaq edə bilərsiniz. Bu dizayn adətən daha vahid qaynaq nüvəsini təmin edir, çünki çıxıntılar əriyəcək və altındakı metal lövhə ilə birləşəcəkdir. Bu, xüsusilə avtomobil sənayesində ümumi bir spesifikasiyadır.

Nöqtəli qaynaq avadanlığından istifadə edirsinizsə, B kvadrat qaynaq qoz-fındıqları adətən A Tipindən daha uyğun seçimdir. Bu qaldırılmış çıxıntılar əslində spot qaynaq elektrodunun ucunun onlara basmasına imkan vermək üçün nəzərdə tutulmuşdur. Çıxıntılar qaynaq cərəyanı yolunu idarə edir və gözlənilən şəkildə əriyə bilər və bununla da güclü qaynaq nüvəsi əmələ gətirir. Bu, onları kütləvi istehsal üçün avtomatlaşdırılmış spot qaynaq istehsal xətləri ilə yüksək dərəcədə uyğunlaşdırır. Kvadrat kənarları dairəvi qozlara nisbətən yerləşdirmək daha asandır. Sadəcə onları dəmir lövhənin üzərinə qoyun və onların düzgün yerləşdirilib-yerləşmədiyini dərhal anlaya bilərsiniz. Dörd qaynaq çıxıntısı eyni ölçüdədir və qaynaq zamanı onlar bərabər şəkildə qızdırılır, bu da onun yanlış hizalanma ehtimalını azaldır. Yivli deşiklər düzdür və boltlar ilişmədən hamar şəkildə daxil edilə bilər. Dəmir plitə bir az deformasiya olsa belə, qoz-fındıqların düzgün qaynaqlanması şərti ilə, boltlar tamamilə sıxıla bilər.

Tip B kvadrat qaynaqlı qoz-fındıqlar adətən metal təbəqələrin müxtəlif spesifikasiyası üçün nəzərdə tutulub, lakin onlar bir qədər qalın materiallar üçün xüsusilə uyğundur, çünki yaxşı qaynaq nüvəsi çox vacibdir. Dizaynın qaldırılmış hissəsi kifayət qədər istiliyin qozun əsasına və əsas metala nüfuz etməsini təmin edir və bununla da təbəqə qalınlığı çox incə olmasa belə, güclü birləşmə nöqtəsi yaradır.

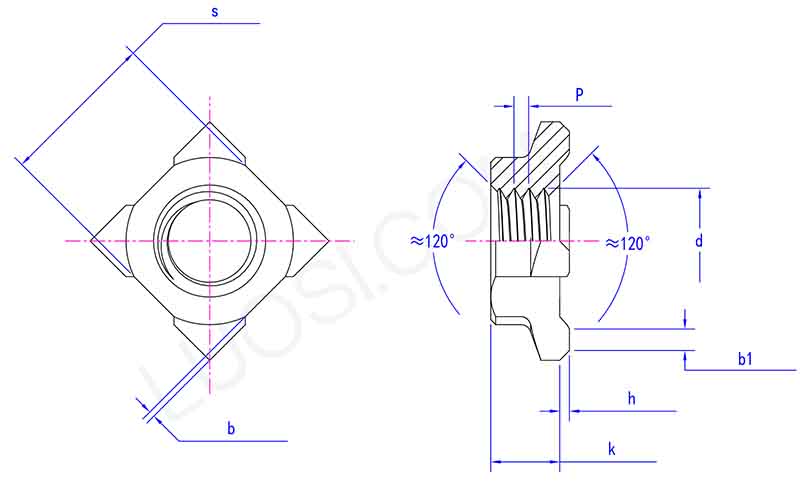

Məhsul parametrləri

Bazar ertəsi	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1\|1,25\|1,5	1,25\|1,5\|1,75
h maks	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1
k maks	3.5	4.2	5	6.5	8	9.5
k dəq	3.2	3.9	4.7	6.14	7.64	9.14
s maks	7	8	10	13	16	18
s min	6.64	7.64	9.64	12.57	15.57	17.57
b maks	0.5	0.5	0.5	1	1	1
b dəq	0.3	0.3	0.3	0.5	0.5	0.5
b1 maks	1.5	1.5	1.5	1.5	1.5	2
b1 dəq	0.3	0.3	0.3	0.3	0.3	0.5
