U3 tipli proyeksiya qaynaq dirəyi

U3 tipli proyeksiya qaynaq dirəkləri polad səthlərə asanlıqla qaynaqlanır və onların metrik sapları standart qoz-fındıqlara mükəmməl uyğun gəlir. Metal layihələrində sürətli əlaqə üçün çox uyğundur. Xiaoguo® təchizatçısı IFI 148-1-2002 standartlarına ciddi şəkildə əməl edir.

Model:IFI 148-1-2002

Sorğu göndərin

Məhsul təsviri

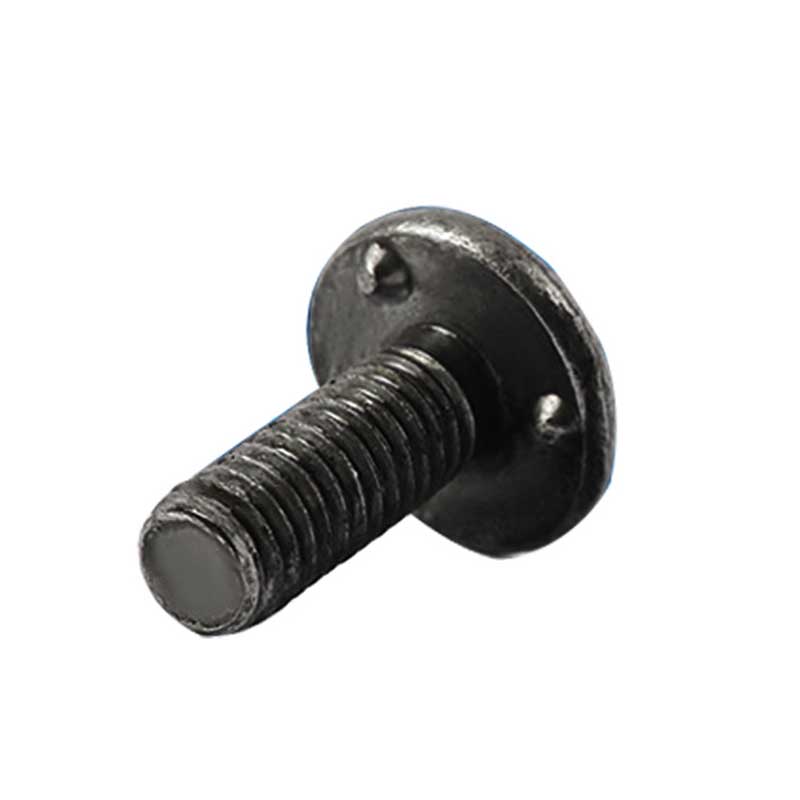

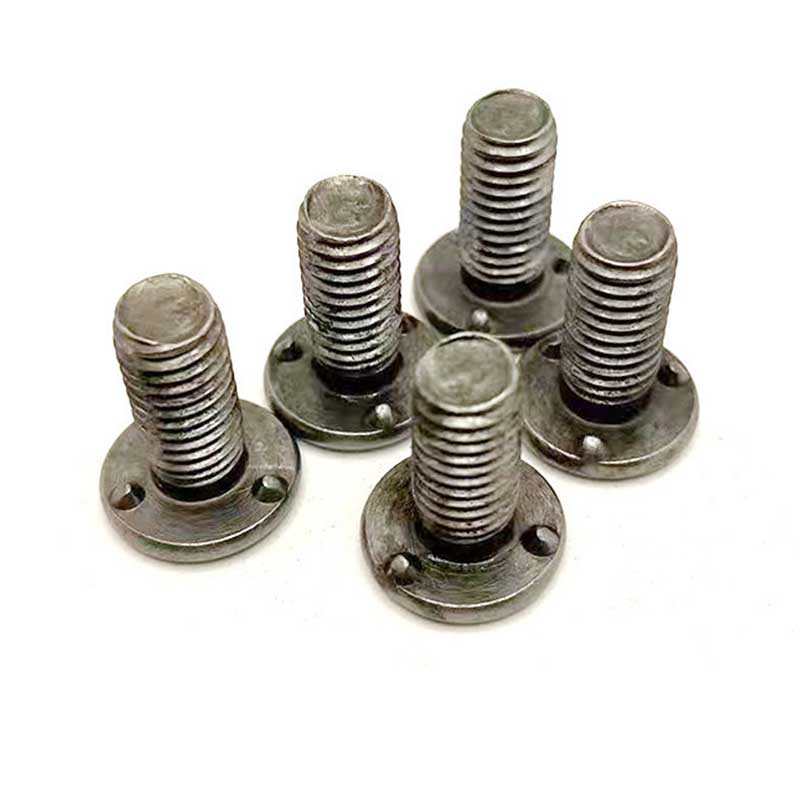

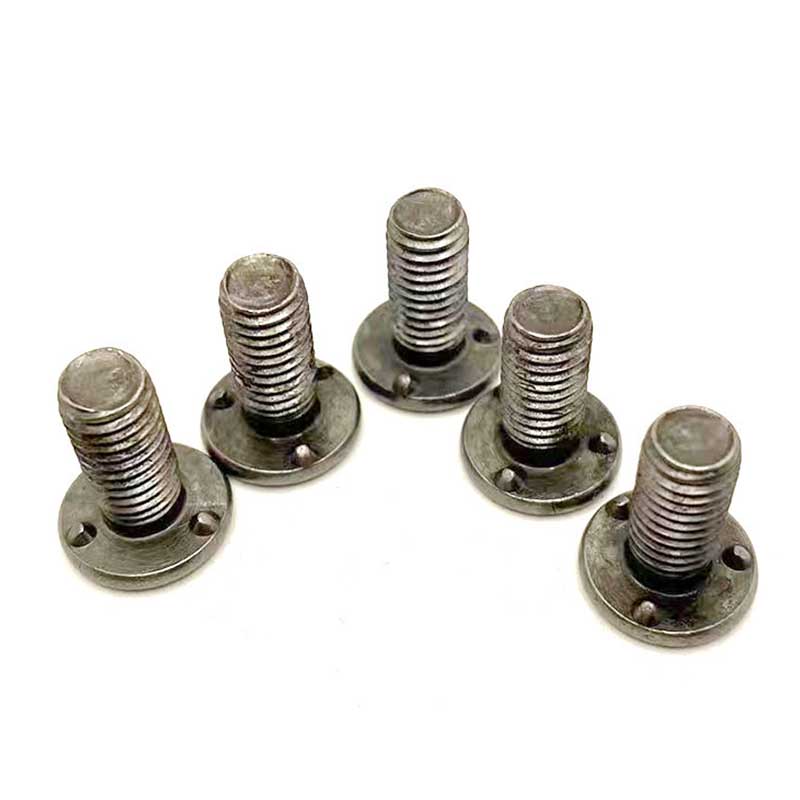

U3 tipli proyeksiya qaynaq dirəyi xüsusi olaraq qaynaq qurğuları üçün nəzərdə tutulmuş bərkidici hissədir. Görünüşünə görə, bu dirəyin başının altında üç simmetrik şəkildə paylanmış kiçik çıxıntılar var və bu üç çıxıntı qaynaq üçün istifadə olunan əsas strukturlardır.

Tətbiqlər və parametrlər

Bazar ertəsi	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk dəq	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k dəq	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 dəq	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

U3 tipli proyeksiya qaynaq dirəkləri qoşqu naqillərinin bərkidilməsi üçün istifadə edilə bilər. Onlar qoşqu naqillərində ilişib qalan kabel bağları problemini həll edə bilərlər. Onları birbaşa qoşqu çərçivəsinə hər 12 düymdən bir qaynaq edin. Onun həlqəvi qaynaq halqası yaxşıca əriyir və qaynaq sürəti yüksəkdir. Qısqaclı tel qoşqu qurğusu qazmağa ehtiyac olmadan ştamp üzərində sabitlənir. Kobud yollarda onun seysmik göstəriciləri birləşdirilmiş dayaqlardan daha yaxşıdır.

U3 tipli proyeksiya qaynaq dirəkləri günəş panellərinin mötərizələrinin qurulması üçün istifadə olunur. İncə büzməli bir damda günəş relsləri quraşdırmaq istəyirsinizsə, onlar sızmanın qarşısını ala bilər. Günəş relsini dam panelindən aşağıdakı purlinə qaynaq edin. İsti əriyən sızdırmazlıq suyun içəriyə sızmasının qarşısını ala bilər. Bələdçi relsini birbaşa dirəklərə boltlar ilə bərkidin.

Konveyer relsinin fiksasiyası üçün U3 tipli proyeksiya qaynaq dirəkləri. İncə çərçivədəki bələdçi boltlar yıxılıb, ona görə də mötərizəni gücləndirmək üçün istifadə edə bilərsiniz. Çərçivə boyunca hər 18 düymdən bir qaynaq edin. Bələdçi rayını boltlarla dirəklərə bərkidin. Qida fabriklərində ipin qopması nəticəsində yaranan fasilələri azaldın.

Qaynaq

Qaynaq zamanı U3 tipli proyeksiya qaynaq dirəkləri, başın altındakı üç çıxıntı iş parçasının səthi ilə tam təmasda ola bilər. Qaynaq cərəyanının yaratdığı istilik vasitəsilə çıxıntılar və iş parçası sürətlə əriyir və bir-biri ilə birləşir və əhəmiyyətli dartılma və kəsmə qüvvələrinə tab gətirə bilən çox sabit bir əlaqə yaradır.
