Flanşlı altıbucaqlı qozunu qaynaq edin

Flanşlı altıbucaqlı qayka altıbucaqlı bir forma malikdir və flanş bazası metal üzərində qaynaq edilə bilər. Flanş təzyiqi paylaya və nazik divarlı materialları zədələnmədən qoruya bilər. Xiaoguo® fabriki ciddi istehsal keyfiyyət standartlarına malikdir və ISO 21670-2004 standartlarına uyğundur

Model:ISO 21670-2004

Sorğu göndərin

Məhsul təsviri

Flanşlı altıbucaqlı qoz qaynaq adi altıbucaqlı qozlara bir qədər bənzəyir. Onların altı səthi var və bir açarla bərkidilə bilər. Fərqli bir xüsusiyyətə malikdir. Qozun altında qaldırılmış halqa var və bu flanşdır. Müxtəlif mühitlərə və cihazlara tətbiq olunur.

Məhsul parametrləri

Weld hexagon nut with flange parameter

Bazar ertəsi	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.5\|1.75	1.5\|2	1.5\|2
h1 maks	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 dəq	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc maks	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h maks	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b maks	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b dəq	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k dəq	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k maks	5	7	10	13	15	17	19.5
s maks	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Məhsul xüsusiyyəti

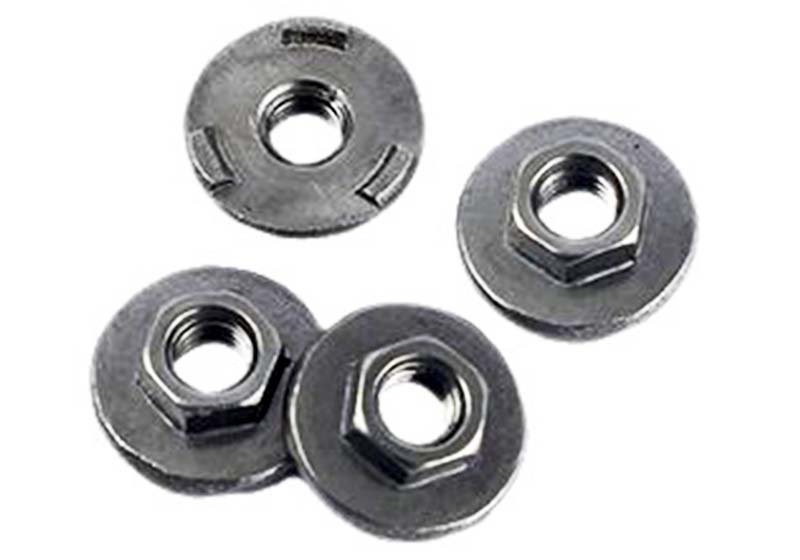

Flanşlı altıbucaqlı qaynaq qoz, əlavə düz dairəvi bazaya bənzər oturacağı olan standart altıbucaqlı qaynaq qaykalarıdır. Lan daha böyük bir qaynaq səthi sahəsi təmin edə bilər. Daha böyük qaynaq səthi adətən metal plitə ilə daha güclü və sabit bir əlaqə deməkdir. Boltları sıxarkən, o, həmçinin qozun altındakı yükü daha yaxşı paylamağa kömək edir və bununla da daha incə plitələrdə çuxurların görünmə ehtimalını azaldır.

Bu qaynaqlı altıbucaqlı qaykanın altıbucaqlı formalı dizaynı boltları sıxarkən və ya boşaldarkən daha çox güc tətbiq etməyə imkan verir və sürüşmə ehtimalı azdır. Beləliklə, əməliyyat çox rahatdır. Bu flanş təkcə qaynaq sahəsini artırmır, həm də təzyiqi bərabər paylayır və bununla da qaynaqlanmış komponentin zədələnməsini azaldır.

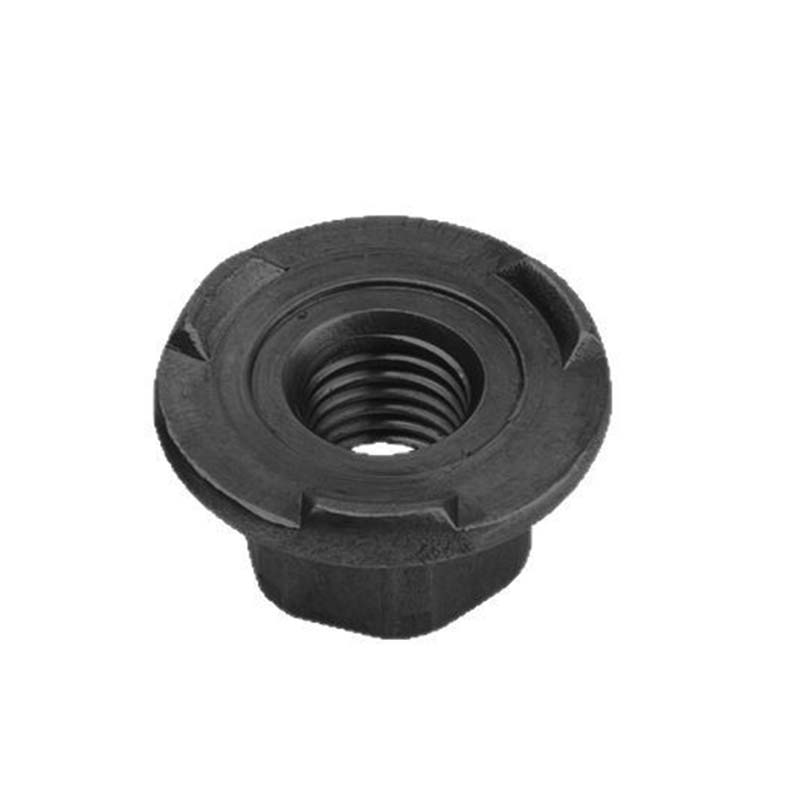

Weld hexagon nut with flange

Flanşlı altıbucaqlı qoz daha səliqəlidir. Qaynaq adətən flanşın kənarında aparıldığından, faktiki qaynaq flanşın xarici kənarının altında gizlənir. Bu, qaynaq sıçrayışını gizlədə bilər və son birləşməni birbaşa qoz gövdəsinə və ya deşikdən qaynaqlandığından daha təmiz göstərə bilər. Görünüşü vurğulayarkən çox praktikdir.

Flanş ilə qaynaq altıbucaqlı qoz bəzən sadə bir möhür kimi xidmət edə bilər. Bolt başlığı ilə sıxıldıqda, toz, nəm və ya tüstünün keçməsinin qarşısını alaraq, çuxur ətrafındakı kiçik boşluqların qarşısını almağa kömək edə bilər. Sızdırmazlıq effekti mükəmməl olmasa da, panellərin və ya şkafların əsas ətraf mühitin qorunması üçün hələ də heç bir şeydən yaxşıdır.
