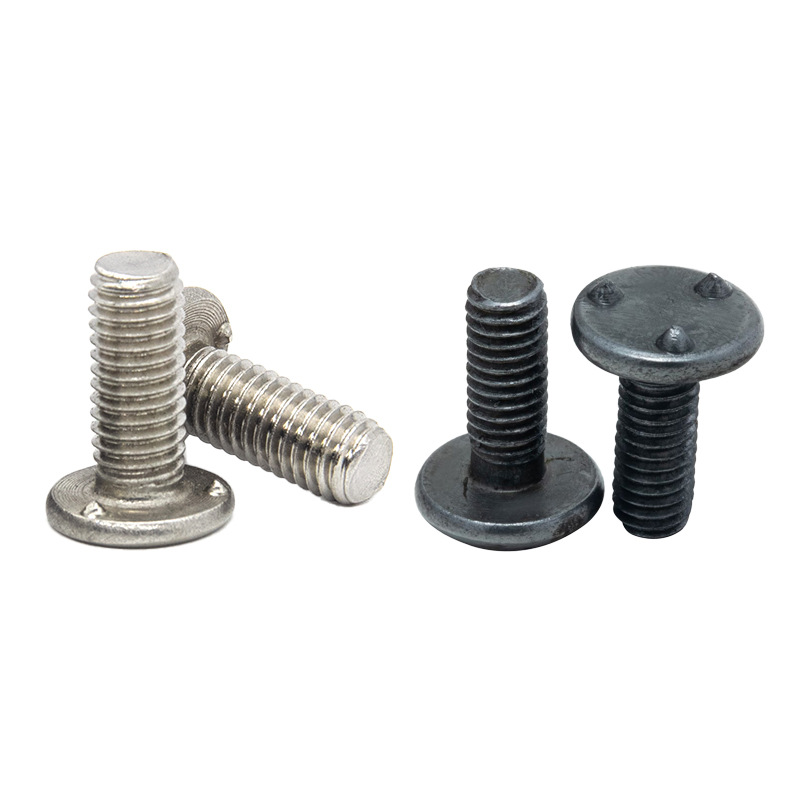

Yüksək Güclü Üz Proyeksiyası Qaynaq Boltu

Yüksək möhkəmlikli üz proyeksiyalı qaynaq boltu, qaynaq səthində qaldırılmış çıxıntılarla hazırlanmış xüsusi bərkidicidir. Xiaoguo®-nun təcrübəli komandası beynəlxalq təchizat zəncirlərinin kritik vaxt qrafiklərini başa düşür.

Model:JIS B1196-3.2-1994

Sorğu göndərin

Məhsul təsviri

Yüksək möhkəmlikli Üz proyeksiyalı qaynaq boltu metal təbəqələrə və ya konstruksiyalara möhkəm və asanlıqla qoşulmaq üçün hazırlanmış xüsusi növ bağlayıcıdır. Onun metala toxunan tərəfində proyeksiyaları var - adətən üzüklər və ya kiçik qabarlar - və bunlar dəqiq ölçülərdə hazırlanır.

Onu qaynaq edərkən, çoxlu elektrik cərəyanı bu proqnozlara diqqət yetirir. Bu, oradakı metalın həqiqətən istiləşməsinə, əriməsinə səbəb olur və sonra soyuduqda güclü bir qaynaq meydana gətirir. Bu qaynaq yüksək möhkəmlikli Üz proyeksiyası qaynaq boltu üzərində işlədiyiniz hissəyə möhkəm yapışır.

Məhsul Təfərrüatları

Yüksək möhkəmlikli Üz proyeksiyası qaynaq boltunun əsas işi çəki saxlaya bilən daimi, sap əsaslı qoşma nöqtəsi yaratmaqdır. Onu qaynaq etmək üçün xüsusi proyeksiyalı qaynaq avadanlığına ehtiyacınız var.

Elektrodlar sıxılır və boltun proyeksiyaları və işlədiyiniz metal parçası vasitəsilə çoxlu elektrik ötürür. Qaynaq boltunun hazırlanma üsulu yalnız proqnozların əriməsi deməkdir - başqa heç nə yoxdur. Onlar soyuduqda güclü bir metal bağı əmələ gətirirlər və ətrafındakı metal çox əyilmir və ya əyilmir.

Bazar ertəsi	M5	M6	M8	M10
P	0.8	1	1.25	5
dk maks	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k dəq	1.6	1.8	3.2	4.2
e maks	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b maks	3.3	4.3	5.3	6.3
b dəq	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 dəq	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
maks	3.2	4	5	5

Necə işləyir

Yüksək möhkəmlikli Üz proyeksiyası qaynaq boltu qaynaqlanan tərəfdə kiçik qaldırılmış hissələrə - adətən üzüklərə və ya kiçik çuxurlara malikdir. Siz onu qaynaq etdiyiniz zaman çoxlu elektrik həmin qaldırılmış hissələrə diqqət yetirir. Elektrod aşağı basarkən, onlar dərhal əsas metala qarşı əriyir.

Bu, boltu yerində yaxşı tutan güclü, sıx qaynaqlar yaradır. Onlar təbəqə metal işləri üçün əla işləyirlər.
