Rulman Kilidi Qoz

China Xiaoguo® Rulman kilidi qozunda optimal cütləşmə vəziyyətinə nail olmaq üçün rulman komponentləri bir-birinə quraşdırıldıqda çox incə eksenel boşluq yaradan dəqiq dizayn edilmiş yuva var. Çindəki zavod tərəfindən istehsal olunan Rulman kilidi qozlarının istehsal prosesi son dərəcə dəqiqdir.

Sorğu göndərin

Məhsul təsviri

Uyğun ölçüsü necə seçmək olar?

Rulman kilidi qaykasının düzgün istifadə edilməsini təmin etmək üçün seçim üçün aşağıdakı məqamlara diqqət yetirmək tövsiyə olunur:

(1) İp spesifikasiyasını müəyyənləşdirin: Bu, əsas şərtdir. Metrik sistemlər üçün M dəyərinə baxın; imperiya sistemləri üçün düymlərə baxın. [Qeyd: Bu məhsul yalnız incə dişli vintlərdən istifadə edir. Seçərkən, qaba yivli spesifikasiyanı seçməkdən qaçmaq üçün meydançanı (məsələn, M16×1,5) yoxladığınızdan əmin olun.]

(2) Əsas ölçüləri yoxlayın: Qozun avadanlıq daxilində kifayət qədər quraşdırma sahəsinə malik olduğundan əmin olmaq üçün xarici diametrini (dk) və qalınlığını (m) yoxlayın.

(3) Standartları müəyyənləşdirin: Bütün ölçülərin tələb olunan dözümlülüklərə və dəqiqliyə malik olmasını təmin etmək üçün məhsulun "Milli Standart GB/T 812" və ya "Alman Standartı DIN 981" kimi standartlarını aydın şəkildə müəyyənləşdirin.

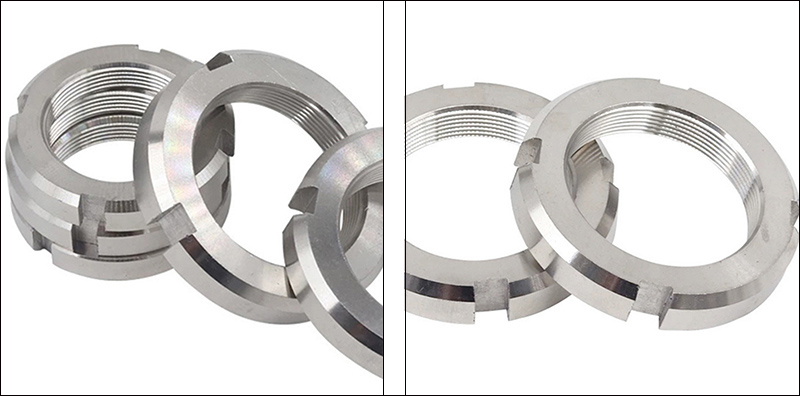

Bearing Lock Nut

Bazar ertəsi	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk dəq	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k dəq	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n dəq	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Əsas Parametrlərin Ətraflı İzahı

Rulman kilidi qaykasının ölçüsünü seçərkən, aşağıdakı əsas parametrlərə xüsusi diqqət yetirin:

（1） İpin spesifikasiyası (D×P): Bu ipin nominal diametrini (D) və addımını (P) göstərir.

Məsələn, M16×1.5-də M16 16mm nominal diametrini, 1.5 isə 1.5mm addımı təmsil edir.

（2）Xarici Diametr (dk): Quraşdırma üçün tələb olunan minimum yeri təyin edən qozun maksimum xarici ölçüsü.

（3）Qalınlıq (m): Kilidləmə qüvvəsinə və gücünə təsir edən qozun eksenel hündürlüyü.

（4）Yuvaların sayı (n) / Yuvanın eni (b) / Yuvanın dərinliyi (t): Yarış üçün həndəsi parametrlər, müvafiq peşəkar alətlərin ölçülərinə uyğun olmalıdır (qarmaqlı açar və açma sancaqları/tutma yuyucuları).

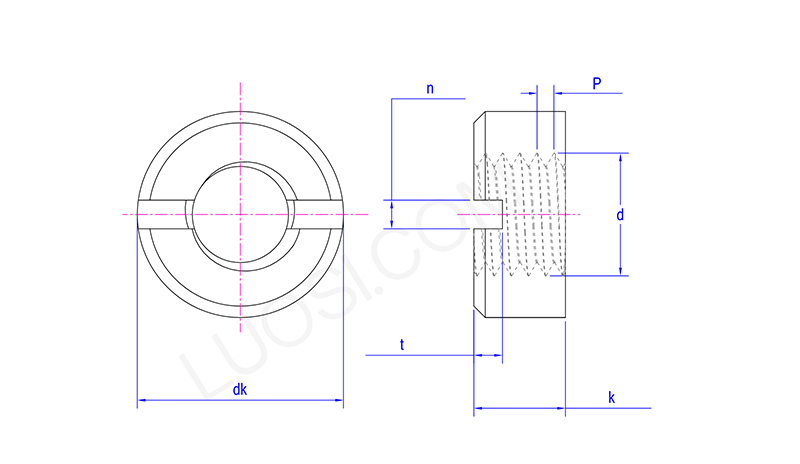

Bearing Lock Nut

Ümumi Spesifikasiyalar Tez İstinad

Tez-tez istifadə olunan bəzi standart spesifikasiya məlumatları bunlardır:

Nümunə olaraq GB/T 812-1988 Rulman kilidi qozunu (Metrik) götürün:

Mövzu spesifikasiyası: D×P	Xarici diametri: dk (mm)	Qalınlıq: m (mm)	Yuvaların sayı: n	Yuva dərinliyi: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Seçim və İstifadə

（1） Mövzunun tutarlılığı: Bütün Rulman kilidi qozları incə dişli vintlərlə təchiz edilmişdir. Zəhmət olmasa, kobud yivli vintlərlə çaşqınlığın qarşısını almaq üçün meydançanı yoxlayın.

（2）Əlavə alətlər: Sökülmə və montaj prosesi xüsusi qarmaqşəkilli açarın istifadəsini tələb edir.

（3）Gevşetmə əleyhinə aksessuarlar: Kilidləmə effektinə nail olmaq üçün onlar dayandırıcı yuyucularla (məsələn, GB/T 858) və ya açıq sancaqlar ilə birlikdə istifadə edilməlidir.

（4）Texniki çertyojlar: Dizayn edərkən həmişə müvafiq standart texniki çertyojların ən son versiyasına və ya məhsulun spesifikasiyasına istinad edin.
