DIN 1804 Qoz

Çin təchizatçı və istehsalçısı Xiaoguo® təkrar istifadə oluna bilən DIN 1804 qozunda ixtisaslaşıb. Məhsul yüksək qiymət-səmərəlilik təklif edir və uzun müddət ərzində texniki xidmət xərclərini effektiv şəkildə azalda bilər. Toplu DIN 1804 qoz-fındıq alsanız, daha sərfəli qiymət alacaqsınız.

Sorğu göndərin

Məhsul təsviri

Quraşdırma alətləri

DIN 1804 qozunun sadə quruluşa malik olmasına baxmayaraq, düzgün quraşdırma onun kilidləmə performansını təmin etmək üçün açardır.

（1）Əsas alət: Qarmaq tipli açar (istifadə edilməlidir), ümumi standart DIN 1810-dur.

Müxtəlif formaları var:

1）Yüksək burunlu sabit tip: DIN 1810 standartına uyğundur, ən çox istifadə edilən standart seçimdir.

2）Menteşeli/Tənzimlənən tip: Bir alət dəyişkən iş şəraiti olan vəziyyətlər üçün uyğun olan çoxsaylı spesifikasiyaları əhatə edir.

3）Kit növü: Mərkəzləşdirilmiş idarəetmə və istifadəni asanlaşdıran, müxtəlif spesifikasiyaları ehtiva edən 8 hissəli dəst kimi.

（2）Yardımcı alətlər: Tork açarı: Kilidləmə qüvvəsinə dəqiq nəzarəti təmin etmək üçün bir çox qarmaq tipli açarlar tork açarlarına qoşula bilən kvadrat dil interfeysləri ilə hazırlanmışdır. （3）Gevşetmə əleyhinə aksesuarlar: Gevşetmə əleyhinə təsirə nail olmaq üçün qoz, kilidləmə yuyucusu və ya iplik bağlama yapışdırıcısı kimi müvafiq boşalma əleyhinə cihazla birləşdirilməlidir.

DIN 1804 Nut

Quraşdırma addımları

（1）Quraşdırmadan əvvəl hazırlıq

Spesifikasiyaları təsdiqləyin: DIN 1804 qozunun yiv spesifikasiyasının şaftla uyğun olduğundan əmin olun.

Təmizləmə yoxlaması: Şaftı, qoz yivlərini və açar birləşən səthləri hərtərəfli təmizləyin və hər hansı buruq və ya zədələri yoxlayın.

Daşıyıcı səthi təsdiqləyin: Quraşdırma zamanı qozun incə işlənmiş səthi olan tərəfi rulmana və ya iş parçasının son üzünə baxmalıdır.

（2）İlkin bərkitmə

Əllə daxil etmə: Qozunu əvvəlcədən mil ucu ilə hizalayın və sonra 2-3 döngə üçün əl ilə daxil edin.

（3） Gevşetmə əleyhinə cihaz

Kilidləmə yuyucusunu gevşetmə əleyhinə sxemə uyğun olaraq quraşdırın (daxili dil şaftdakı açar yuvası ilə hizalanmalıdır) və ya iplik bağlayan yapışqan tətbiq edin.

（4）Son sıxma

Qarmaq açarının çıxan burnunu qozun yivinə diqqətlə daxil edin (qeyd edək ki, M45x1.5 spesifikasiyasından başlayaraq qozda 6 yiv var və siz daha bərabər güc tətbiq etməlisiniz)

（5） Kilidləmə və Təsdiqləmə

Mexanik gevşetmə əleyhinə (kilidləmə halqası) istifadə edərək: qayığı bərkitdikdən sonra mexaniki kilidə nail olmaq üçün üzükün xarici dilini əyin və onu qaykanın istənilən yuvasına daxil edin.

Kimyəvi gevşetmə əleyhinə istifadə edin (yivləri bağlayan yapışqan): İpləri təmizlədikdən sonra və bərkitmədən əvvəl tətbiq edin və möhkəmlənməsini gözləyin.

Son yoxlama: Dönmə momentini yenidən yoxlamaq üçün fırlanma anı açarından istifadə edin.

DIN 1804 Nut

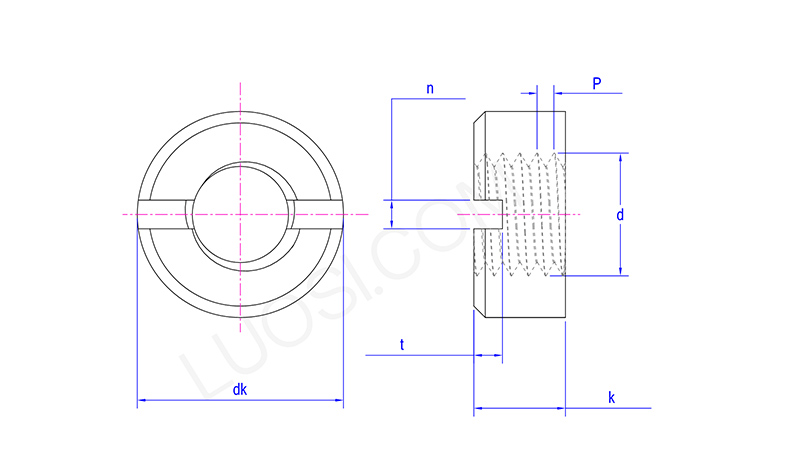

Bazar ertəsi	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk dəq	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k dəq	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n dəq	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Quraşdırma Təlimatları

（1）Yük daşıyan səthləri qarışdırmayın: İncə işlənmiş d3 səthinin kobud səthin alətin işləmə istiqamətinə baxması ilə sıx təmasda olduğundan əmin olun.

（2） Dönmə momentinin dəyəri həlledici əhəmiyyət kəsb edir: həddindən artıq yüksək fırlanma momenti yivləri zədələyə və ya milin deformasiyasına səbəb ola bilər; kifayət qədər yüksək fırlanma anı qeyri-kafi ön sıxma qüvvəsi ilə nəticələnir, bu da DIN 1804 qozunu boşalmağa meyilli edir.

（3）Alətlərdən düzgün istifadə: Yuvaya zərər verməmək üçün rozetka açarının ölçüsünün qaykanın xarici diametrinə tam uyğun olduğundan əmin olun.

（4）Ön yükləmə qüvvəsi nəzərə alınmalıdır: Daşıyıcı önyükləmə üçün istifadə edildikdə, peşəkar üsullardan istifadə edərək əvvəlcədən yükləmə qüvvəsini dəqiq təyin etmək lazımdır.

（5）Daimi yoxlama: Avadanlığın ilkin istismarı zamanı və ya əsaslı təmirdən sonra boşalmanın qarşısını almaq üçün qoz-fındıqların bağlanma vəziyyətinə müntəzəm yoxlamalar aparmaq lazımdır.
