Uzun Tab və Qanadlı Qara Polad Tab yuyucular

Xiaoguo® fabriki tərəfindən istehsal olunan Uzun Tab və Qanadlı Qara Polad Tab yuyucular sadə quruluşa malikdir, istifadəsi və istifadəsi asandır. Quraşdırma zamanı yalnız adi bir açar lazımdır və heç bir əlavə alət tələb olunmur.

Sorğu göndərin

Məhsul təsviri

Uzun Tab və Qanadlı Qara Polad Tab yuyucularının quraşdırılması dörd sadə addımı əhatə edir. Təhlükəsiz kilidləmə effektini təmin etmək üçün əməliyyat üçün aşağıdakı ardıcıllığa əməl edin.

【1】Alət

Açar (qoz-fındıq və ya boltları bərkitmək üçün istifadə olunur)

İri burunlu kəlbətinlər və ya düz burunlu kəlbətinlər (qulaq hissələrini əymək üçün istifadə olunur)

(Opsiyonel) Çekiç + Phillips tornavida (daha qalın yuyucular üçün)

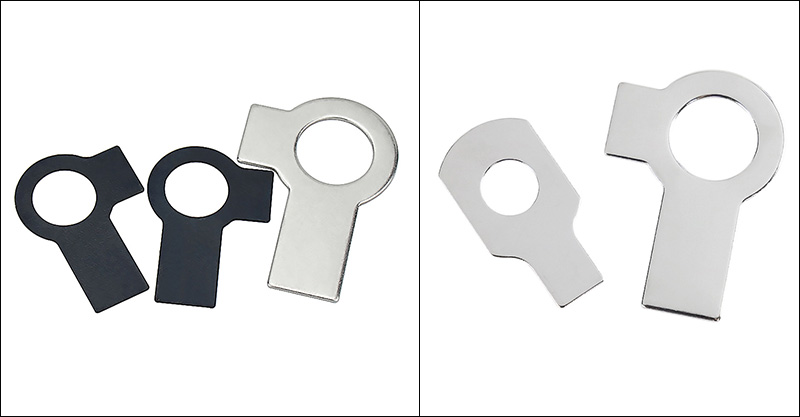

Black Steel Tab Washers With Long Tab and Wing

【2】Quraşdırma addımları

（1）Yuyucuyu quraşdırın

Boltu iş parçasının dəliyindən keçirin. Uzun və qanadlı Qara Polad Yuyucuları boltun üzərinə qoyun, həm uzun, həm də qısa tıxacın üzü çölə baxsın. Yuyucunun səthə düz olduğundan əmin olun. Qozunu əlinizlə vidalayın, hələ tam sıxmayın.

（2） Qozu sıxın

Tələb olunan fırlanma momentinə çatana qədər qozu bərkidmək üçün açardan istifadə edin.

（3）Qısa nişanı bükün

Qısa tıxacdan kəlbətinlə tutun və yuxarı qatlayın. Onu qozun bir düz üzünə bərk-bərk bükün.

（4）Uzun lövhəni bükün

Uzun tirajı aşağıya və ya yan tərəfə əymək üçün kəlbətinlərdən istifadə edin. Onu hissədəki oluğa qatlayın və ya hissənin kənarına möhkəm bükün.

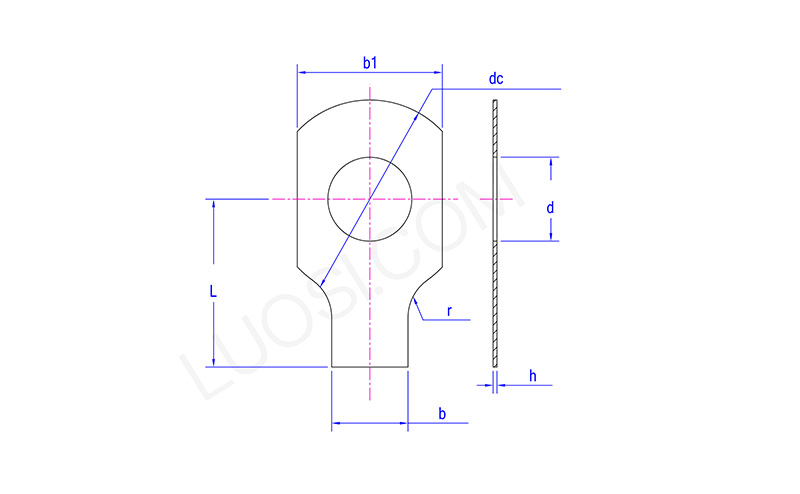

Black Steel Tab Washers With Long Tab and Wing

Bazar ertəsi	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Quraşdırma yoxlaması

Qısa qulaqlar qozun müstəvisinə sıx şəkildə bağlanır, qozun dönməsinə mane olur.

Uzun qulaqlar möhkəm bərkidilir və Uzun Tab və Qanadlı Qara Polad Tab yuyucular iş parçasına nisbətən dönə bilmir.

Hər iki qulaqlıqda çatlar və həddindən artıq əyilmə və ya zədələnmə yoxdur.

【4】Diqqət üçün qeydlər

（1）Birdəfəlik istifadə: Quraşdırıldıqdan sonra qulaq parçaları daimi olaraq əyilir. Çıxararkən, onlar çəkiclə və ya kəsilməklə düzəldilməlidir. Uzun Tab və Qanadlı Qara Polad Tab yuyucular təkrar istifadə edilə bilməz.

（2）Həddindən artıq əyilməyin: Təkrarlanan əyilmə və ya həddindən artıq əyilmə bucaqları qulaq parçasının kökünün qırılmasına səbəb ola bilər və kilidləmə funksiyasını itirə bilər.

（3）Yanlış anlamayın: qısa qulaqlar həmişə yuxarıya, uzun qulaqlar isə aşağıya baxmalıdır.
