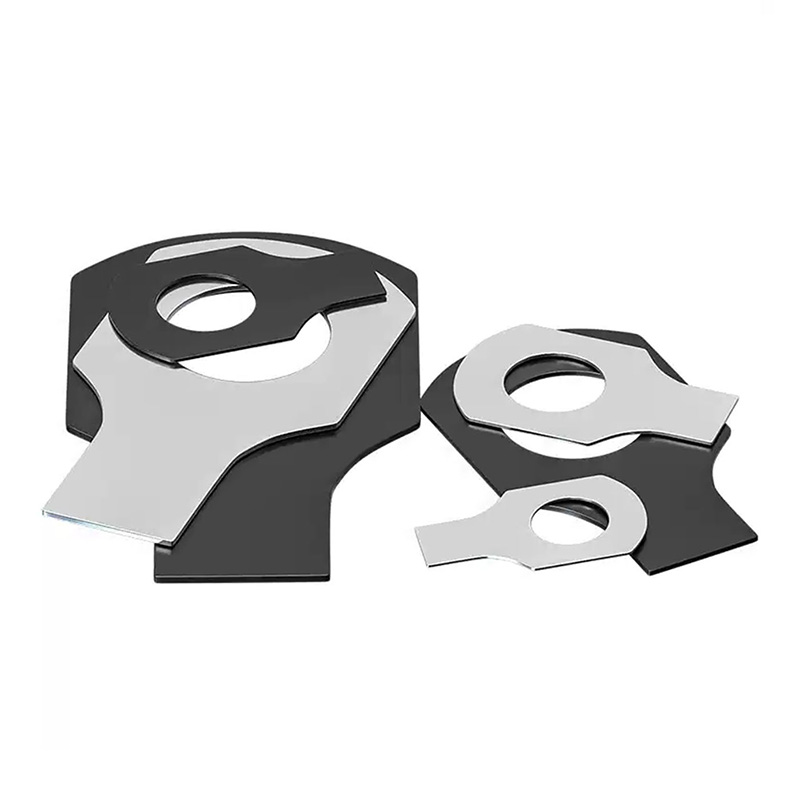

Uzun Nişanlı və Qanadlı Tab Yuyucular

Xiaoguo® fabriki tərəfindən istehsal olunan Uzun Tab və Qanadlı Tab Yuyucular, boşalma əleyhinə funksiya baxımından son dərəcə yüksək etibarlılığa malikdir. Davamlı vibrasiya və təsir şəraitində belə, onlar yaxşı kilidləmə vəziyyətini saxlaya bilirlər.

Sorğu göndərin

Məhsul təsviri

Uzun Qanad və Qanadlı Tab Yuyucuların iş prinsipi sürtünmə və ya elastikliyə deyil, sırf mexaniki kilidləməyə əsaslanır. Əsas mexanizm iki qulaq parçasını əyməkdir və bununla da qozun (və ya boltun başının) iş parçasına nisbətən fırlanmasının fiziki qarşısını alır.

【1】Xüsusi işproses

（1）Normal quraşdırma, qulaqcıqları qorunur

Uzun tırnağa və qanadlara malik nişan yuyucularını boltun üzərinə qoyun, sonra qozu sıxın. Bu zaman hər iki qulaqcıq düz qalır və əyilməmişdir.

（2）Qısa qulaqları bükün və qoz-fındıqları bağlayın

Qısa qulaqları yuxarıya doğru əymək üçün kəlbətinlərdən istifadə edin, onları qozun bir tərəfinə möhkəm yapışdırın. Qısa qulaqlar qozun fırlanmasının qarşısını almaq üçün onun təyyarəsinə söykənməlidir.

（3）Uzun qulaqları bükün və Uzun Nişan və Qanadlarla Nişan Yuyucularını düzəldin

Uzun qulaqları aşağıya və ya yan tərəfə bükün ki, onlar iş parçasının kənarından tutsunlar, iş parçasındakı yuva deliklərinə daxil olsunlar və ya sabit çıxıntıya söykənsinlər.

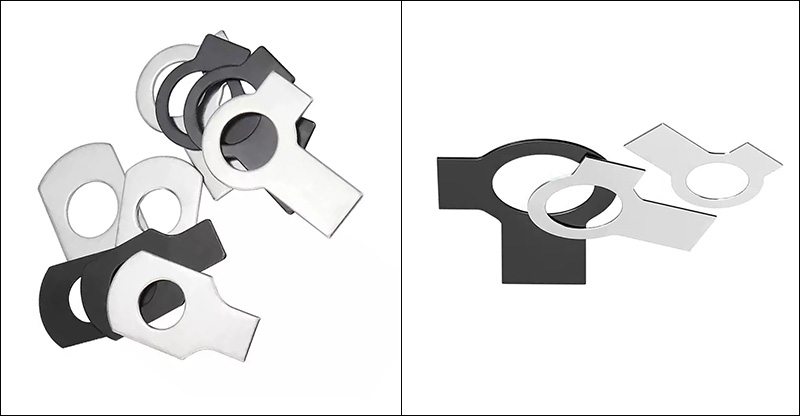

Tab Washers With Long Tab And Wings

【2】Son effektin təyini

Uzun qulaq yuyucunu iş parçasına bərkidərək, yuyucunun dönə bilməməsini təmin edir.

Qısa qulaqlar qoz və yuyucunu bir-birinə bağlayır və qoz da dönə bilməz.

Yuyucu və qayka arasında heç bir nisbi hərəkət baş verə bilmədiyi üçün bolt bağlantısı tamamilə kilidlənir.

【3】Sürtünməyə əsaslanan boşalma əleyhinə mexanizmlərdən fərq

Sürtünmə kilidi: Müqavimət yaradaraq fırlanmanın qarşısını alır. Vibrasiya bu müqaviməti dəf edə və boşalmağa səbəb ola bilər.

Uzun tırnağa və qanadlara malik tab yuyucular: Birbaşa fiziki müdaxilə ilə, qulaq parçası əyilmədikcə və ya zədələnmədikcə, qoz qətiliklə dönməyəcək. Bu kilidləmə mexanizmi vibrasiya, yağlama və ya temperatur dəyişikliklərindən təsirlənmir.

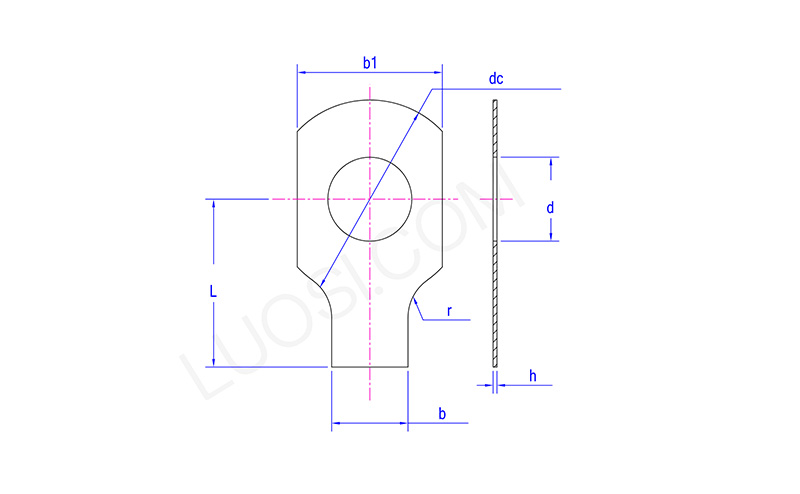

Tab Washers With Long Tab And Wings

Bazar ertəsi	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
