Uzun və Qısa Nişanlı Tab Yuyucular

Xiaoguo® fabriki tərəfindən istehsal olunan uzun və qısa tıxaclı Tab yuyucuları sürtünmə ilə deyil, mexaniki şəkildə kilidlənir. Mexanik kilid fırlanmanın qarşısını alır və kilidləmə effekti çox açıqdır.

Sorğu göndərin

Məhsul təsviri

DIN 463 mexaniki kilidləmə halqasına uyğun olan uzun və qısa tıxaclı Tab yuyucuları tək hissəli, sırf mexaniki kilidləmə anti-boşaltma halqasıdır. O, bir uzun qulaq parçası və bir qısa qulaq parçası olan, iki qulaq parçası təxminən 90° açı təşkil edən tək kalıp tökmə prosesi ilə formalaşır. Bir uzun və bir qısa qulaq parçasının əyilməsi ilə anti-gevşetməyə nail olmaq üçün altıbucaqlı boltlar / qoz-fındıqlar üçün istifadə olunur və yüksək vibrasiya, dinamik yük və termal genişlənmə və daralma şərtləri üçün uyğundur. Bu struktur etibarlı mexaniki kilidləmə əldə edərək, qozun və ya boltun nisbi fırlanmasına tamamilə mane ola bilər.

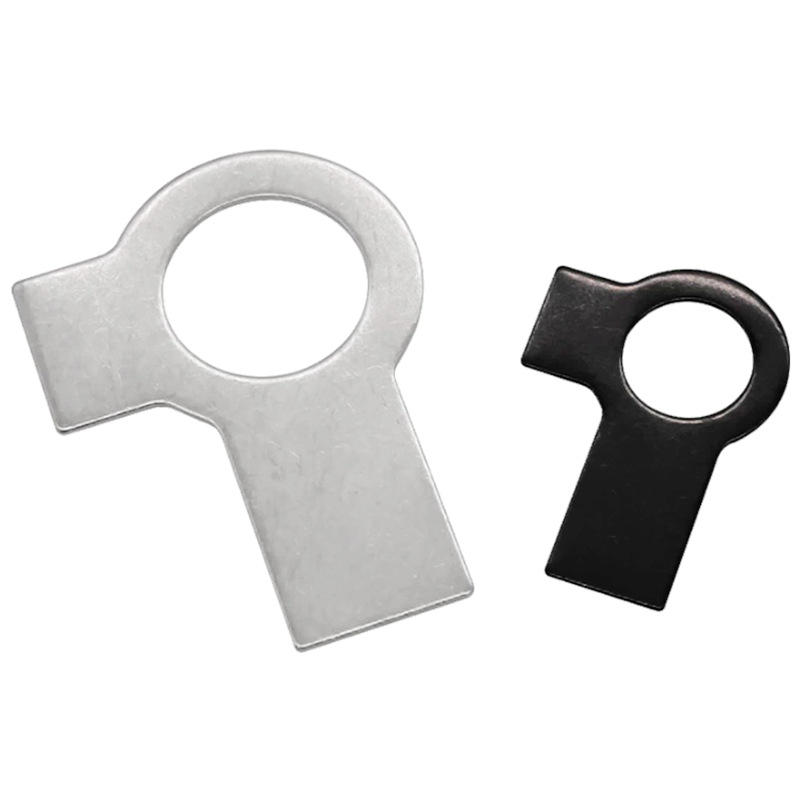

< style="text-align:center;"> Tab Washers With Long And Short Tab

Struktur xüsusiyyətləri

Uzun və qısa nişanlı Tab yuyucularının struktur xüsusiyyətləri aşağıdakılardır:

（1） İnteqrasiya edilmiş ştamplama qəlibi

Uzun və qısa nişanlı bütün Tab yuyucuları soyuq ştamplama prosesi ilə bir metal təbəqədən hazırlanır. Heç bir qaynaq və ya əlavə komponentlər yoxdur, nəticədə sadə bir quruluş, yüksək gücü və aşağı qiyməti var.

（2） cüt qulaq dizaynı (biri uzun, biri qısa)

Uzun və qısa tıxaclı Tab yuyucularının əsas gövdəsi dairəvidir və iki qulaq parçası xarici kənar boyunca uzanır:

Qısa Tab: Qısa uzunluqda

Uzun Tab: Uzunluğu daha uzun

İki qulaq parçası bir-biri ilə təxminən 90 dərəcə bir açı təşkil edir.

（3）Qulaq parçasının kökündə bir stress buraxma quruluşu var.

Qulaqlıq parçası ilə dairəvi gövdə arasındakı əlaqə nöqtəsində yuvarlaq künclər və ya yüngül eni büzülmə əyilmə zamanı stress konsentrasiyasını azaltmaq və qulaq parçasının qırılmasının qarşısını almaq üçün nəzərdə tutulmuşdur.

（4） Silindrik gövdə

Bədənin qalınlığı vahiddir. Bədəndə dişlər və ya meylli səthlər yoxdur və səth adətən hamardır.

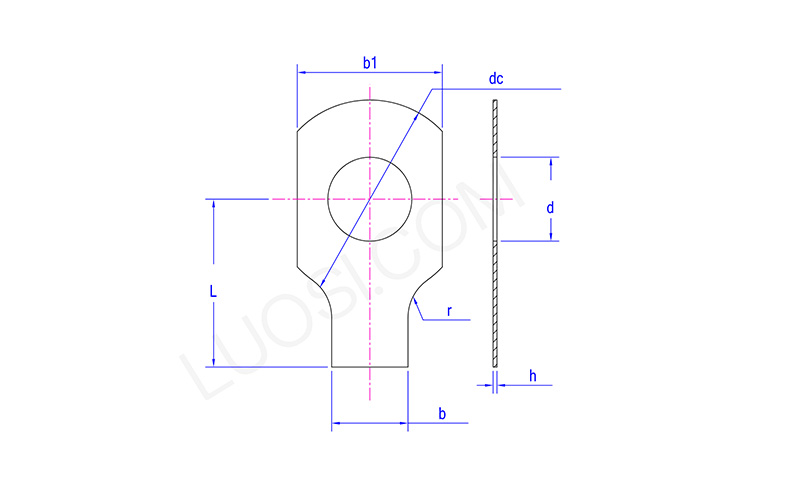

< style="text-align:center;"> Tab Washers With Long And Short Tab

Bazar ertəsi	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
