Göbələk Xarici Dişli Dişli Konik Kilid Yuyucuları

Xiaoguo® fabrikinin Göbələk Xarici Dişli Dişli Konik Kilid Yuyucuları daxili girintili formaya malikdir. Siz onları yerləşdirdiyiniz zaman onlar hissənin səthi ilə bərabər və ya aşağıda otururlar, beləliklə bütün xarici üz hamar və düz olur.

Sorğu göndərin

Məhsul təsviri

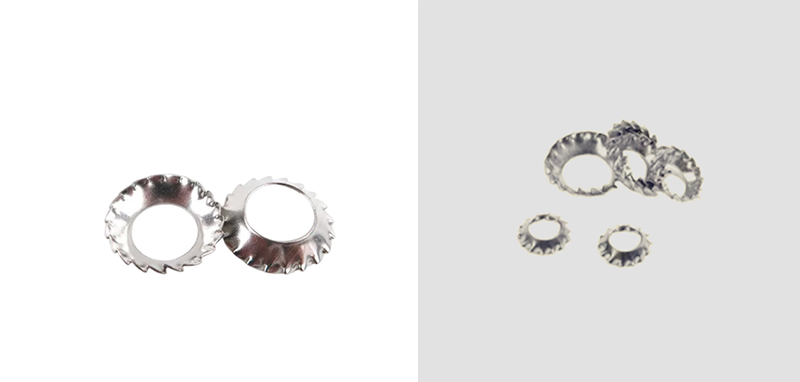

Bu Havşalı Xarici Dişli Konik Kilid Yuyucuları batmış profili və xarici kənarında dişləri olan konus formalı kilid üzükləridir. Çuxur forması onları birbaşa girintili montaj deliklərinə yerləşdirməyə imkan verir, beləliklə, vida başlığı hissənin səthi ilə bərabər və ya aşağıda olur. Vidanı sıxdığınız zaman, konus hissəsi sabit yay təzyiqi ilə geri itələyir və xarici dişlər əsas materialı dişləyir. Bu, əşyaların titrədiyi və ya yük altında hərəkət etdiyi zaman bərkidicinin boşalmasını qarşısını alır.

Countersunk External Tooth Serrated Conical Lock Washers

Quraşdırma Bələdçisi

Budur, Döşəmə Xarici Dişli Konik Kilid Yuyucuları üçün quraşdırma təlimatı. Onu əməliyyatınız üçün istinad kimi istifadə edə bilərsiniz.

（1）Seçim Xüsusiyyətləri

Havşalı Xarici Dişli Konik Kilid Yuyucularının müvafiq daxili və xarici diametrlərini havşalı vintlərin spesifikasiyası ilə uyğunlaşdırın. Çox böyük və ya çox kiçik olmamaq üçün spesifikasiyalar uyğun olmalıdır, bu, uyğunluq və boşalma əleyhinə təsir göstərə bilər.

（2） Quraşdırma istiqaməti (Əsas nöqtə)

Konusvari qabarıq səth + vida başlığına baxan xarici diş səthi

Düz arxa səth iş parçasının təbəqə metal səthinə möhkəm yapışdırılmalıdır

Əks istiqamətdə quraşdırmayın. Ters istiqamətdə quraşdırmaq elastik ön sıxma və diş səthinin kilidləmə funksiyalarını itirəcək.

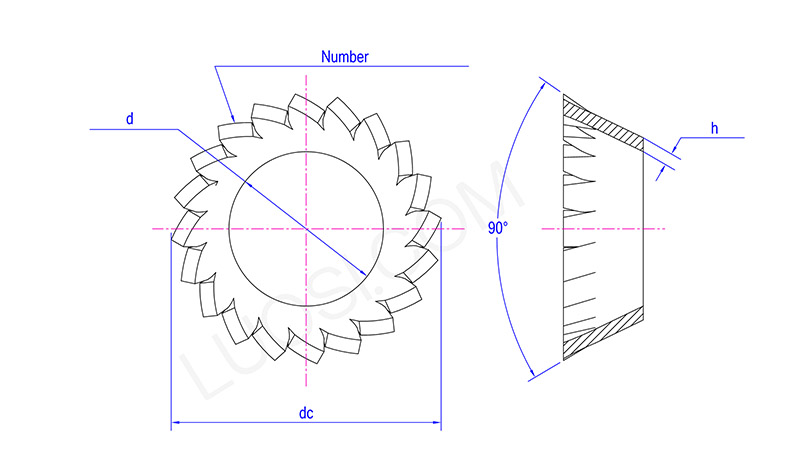

Countersunk External Tooth Serrated Conical Lock Washers

Bazar ertəsi	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Dişlərin sayı min	10	12	12	14	14	16	18	20	26	28	30

(3) Yuyucunu düzgün düzün

Havşalı Xarici Dişli Konik Kilid Yuyucularını havşalı vintin üzərinə sürüşdürün, sonra bütün dəsti montaj çuxuruna qoyun. Yuyucunun daxili konik hissəsi vint başının bucağına uyğunlaşacaq.

(4) Əvvəlcə əllə sıxın

Vidanı əl ilə çevirərək başlayın. Onu yuyucuya qarşı düz saxlayın və düz olduğundan əmin olun – əyilməməlidir.

(5) Standart fırlanma momentinə qədər sıxın

Bir açardan istifadə edin və adi fırlanma momentinə qədər sıxın. Konusu bir az yastılaşdırmaq üçün onu kifayət qədər sıxın ki, bir az yay gərginliyi versin və xarici dişlərin səthə yumşaq bir şəkildə dişlənməsinə icazə verin.

(6) Diqqət etməli olduğunuz bir neçə şey

Həddindən artıq sıxmayın – Tövsiyə olunan fırlanma momentinə riayət edin. Onu vurmaq üçün zərbə açarından istifadə etməyin.

Yuyucuları heç vaxt yığmayın - Hər bir vida üçün yalnız birindən istifadə edin. Onların yığılması qeyri-bərabər təzyiq yaradır, yuyucunu əyir və kilidləmə qabiliyyətini öldürür.
