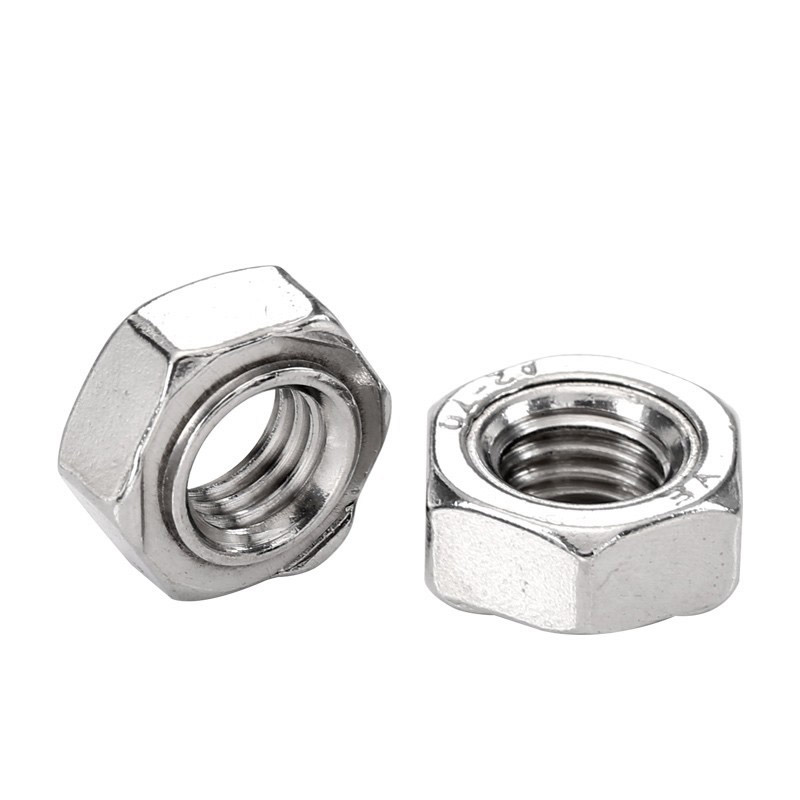

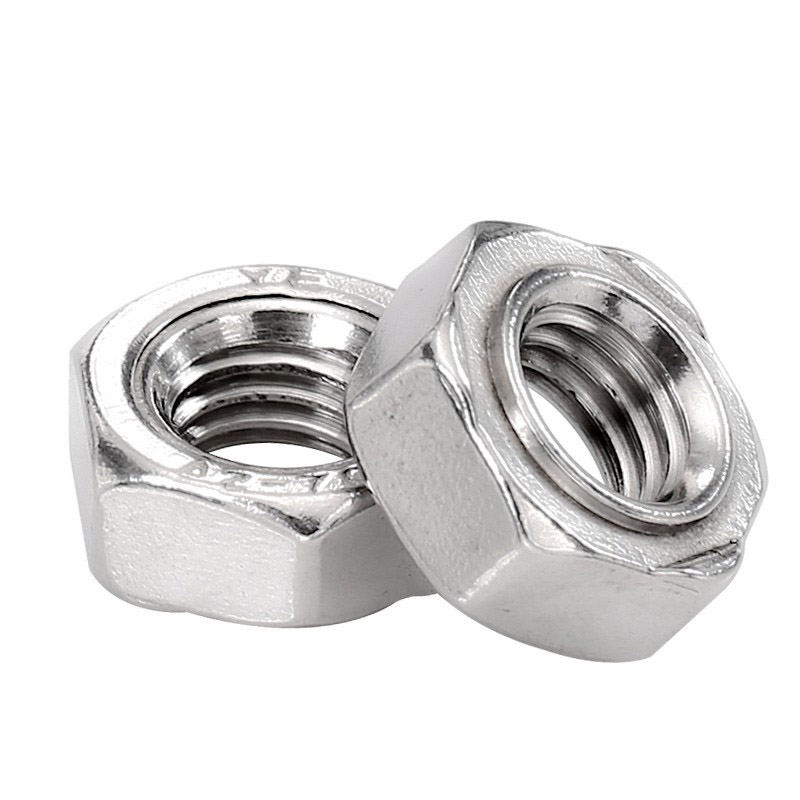

DIN 929 altıbucaqlı qaynaq qozları

Çin tədarükçüsü olaraq, Xiaoguo® həmişə yüksək keyfiyyətli DIN 929 altıbucaqlı qaynaq qoz-fındıqlarını son dərəcə yüksək birləşmə gücünə və möhkəm quruluşa malikdir. Qaynaq nöqtələri vibrasiyaya görə boşalmayacaq və tez-tez titrəmələri olan avadanlıq üçün uyğundur. Satın almadan əvvəl sınaq üçün pulsuz nümunələr almaq üçün müraciət edə bilərsiniz.

Model:JIS B1196-1.1-1982

Sorğu göndərin

Məhsul təsviri

DIN 929 altıbucaqlı qaynaq qozları üçün DIN 929 tərəfindən müəyyən edilmiş standart M3-dən M16-ya qədər olan kobud və incə iplik spesifikasiyalarını müəyyən edir və kənar eni və qozun hündürlüyü daxil olmaqla əsas ölçüləri aydın şəkildə müəyyən edir. Bu qoz-fındıqlar əsasən A dərəcəli dəqiqliyə malikdir və adətən karbon tərkibi 0,25%-dən çox olmayan poladdan hazırlanır. Onlar müxtəlif performans dərəcəli boltlar ilə birlikdə istifadə edilə bilər.

（1）Metrik qaba sap ölçüsü cədvəli (vahid: mm)

Mövzu spesifikasiyası d1	Pitch P	Qarşı tərəflərin maksimum eni s (maksimum)	Qozun maksimum hündürlüyü m (maksimum)	Minimum diaqonal eni e (dəq)	Min ədəd üçün çəki (kq)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

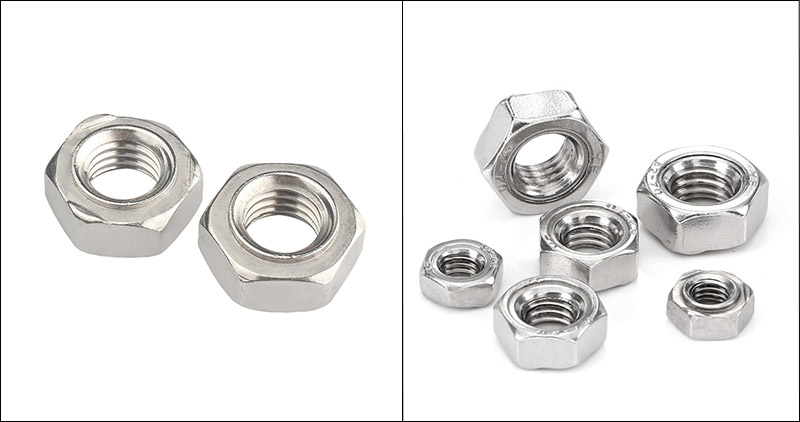

DIN 929 Hexagon Weld Nuts

（2） İncə iplik spesifikasiyası

Daha dəqiq tənzimləmələr tələb edən tətbiqlər üçün DIN 929 Altıbucaqlı Qaynaq Qozları həmçinin diametri 8 mm-dən 16 mm-ə qədər olan spesifikasiyalara malik metrik incə dişli vintləri dəstəkləyir. Seçilə bilən incə yivli vintlər üçün diametrlərin və addımların birləşmələri aşağıdakılardır:

M8: İncə sapın hündürlüyü 1 mm-dir (standart qaba sapın addımı 1,25 mm-dir).

M10: İncə sapın addımı 1 mm və ya 1,25 mm ola bilər (standart qaba sap 1,5 mm-dir).

M12: İncə sapın hündürlüyü 1,25 mm və ya 1,5 mm olaraq seçilə bilər (standart qaba sap 1,75 mm-dir).

M14 / M16: 1,5 mm incə addımlı iplər təmin edin.

DIN 929 Hexagon Weld Nuts

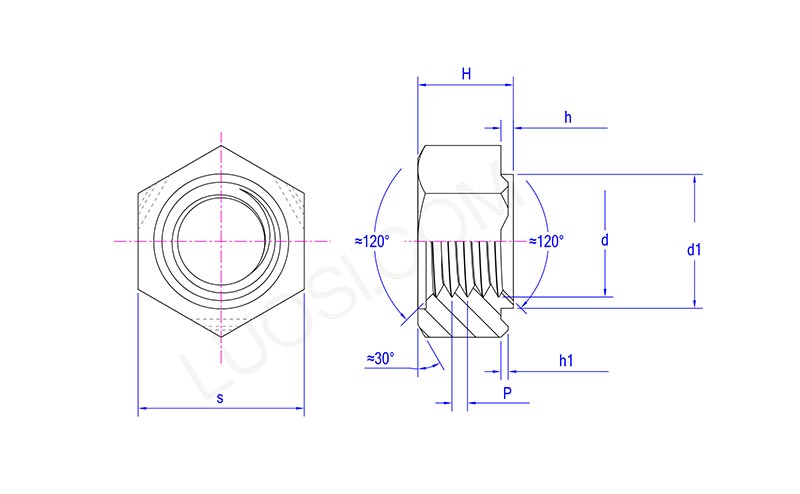

Bazar ertəsi	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 dəq	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 dəq	0.3	0.3	0.3	0.3	0.5	0.5

Material seçimi

DIN 929 altıbucaqlı qaynaq qoz-fındıqları üçün material seçimi onların qaynaq performansına, mexaniki gücünə, korroziyaya davamlılığına və qiymətinə birbaşa təsir edir.

（1） Qaynaq performansı

Müqavimətli nöqtəli qaynaq üçün qoz materialının karbon tərkibi ≤ 0,25% olmalıdır. Əks təqdirdə, qaynaq istiliyindən təsirlənən zonada çatlar və ya kövrək qırıqlar baş verə bilər.

Aşağı karbonlu polad ən yaxşı seçimdir, çünki onun geniş qaynaq pəncərəsi, daha az sıçraması və sabit qaynaq qaynağı var.

Orta karbonlu polad/alaşımlı polad qaynaq edərkən (məsələn, 35K, 40Cr) parametrlərə (cari, vaxt, soyutma dərəcəsi) ciddi nəzarət etmək lazımdır. Zəruri hallarda, əvvəlcədən isitmə və ya yavaş soyutma qəbul edilməlidir.

Paslanmayan polad yaxşı qaynaq performansına malikdir, lakin o, paslanmayan polad əsas materialla uyğunlaşdırılmalı və xüsusi elektrodlardan istifadə edilməlidir.

（2）Mexaniki güc tələbləri

4.8 / 6.8 dərəcəli (aşağı karbonlu polad): Ümumi təbəqə metal birləşmələri və daşıyıcı olmayan sahələr üçün uyğundur.

8.8 / 10.9 dərəcəli (orta karbonlu polad/alaşımlı polad): Əhəmiyyətli gərginliyə və ya vibrasiyaya tab gətirməli olan strukturlar üçün uyğundur (məsələn, avtomobil şassisi, oturacaqlar).

A2-70 / A4-70 (Paslanmayan Polad): Gücü 6.8 və 8.8 dərəcələri arasında dəyişir, ən orta yük tələblərinə cavab verə bilir.

（3）Korroziyaya davamlı mühit

Daxili quru mühit: Aşağı karbonlu polad + elektro-galvanizləmə kifayətdir.

Xarici nəmlik müqaviməti: Aşağı karbonlu polad + isti daldırma sinkləmə və ya Dacromet örtüyü.

Yüksək duz spreyi / dəniz mühiti: Paslanmayan polad 316 (A4-70) və ya 304 (A2-70) passivasiya müalicəsi ilə.

Qida/Sağlamlıq: Paslanmayan polad 304 təbii rəngində.

（4） Xərclərə Nəzarət

Aşağı karbonlu poladın dəyəri ən aşağıdır, paslanmayan poladın qiyməti isə aşağı karbonlu poladdan təxminən 2-3 dəfə çoxdur.

Performans tələblərinə cavab verərkən, satınalma xərclərini azaltmaq üçün aşağı karbonlu polad DIN 929 altıbucaqlı qaynaq qozlarına üstünlük verilməlidir.
