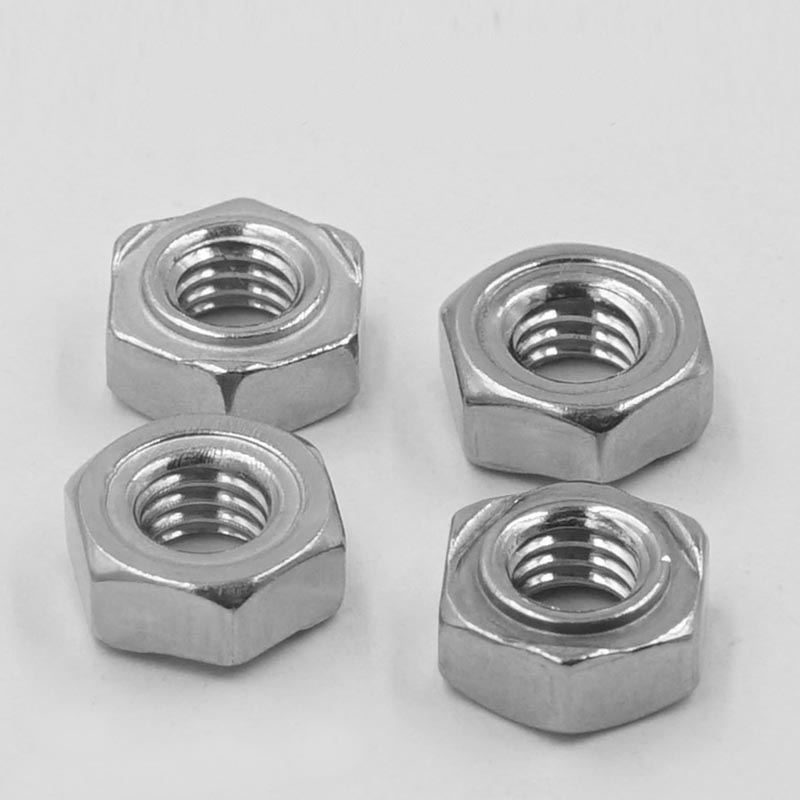

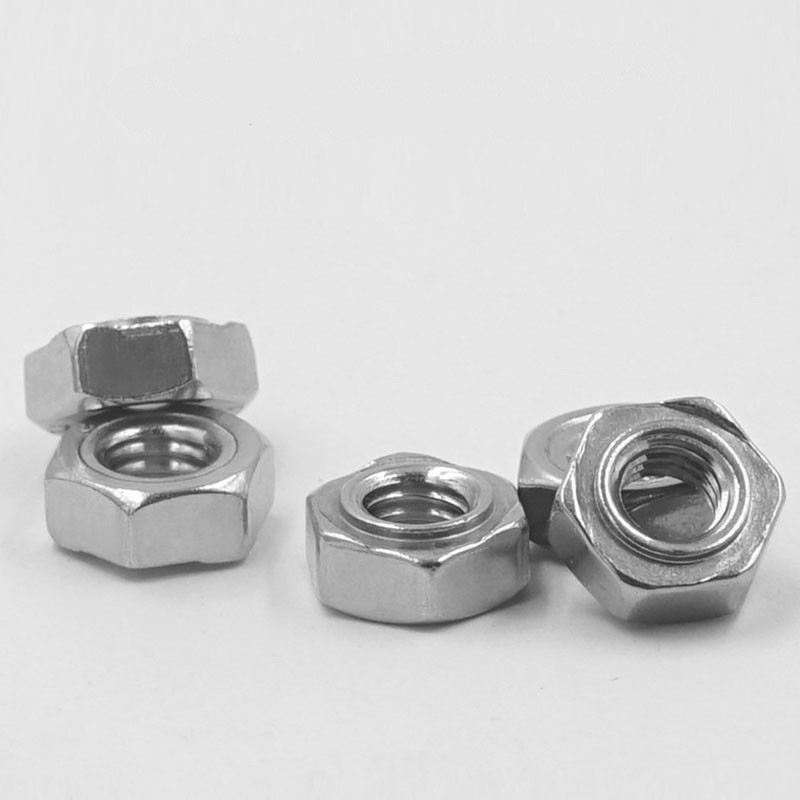

Altıgen qaynaq qoz-fındıqları

Dərhal Xiaoguo® Hex Weld Nuts alın. Bu qoz-fındıqların altındakı üç bərabər paylanmış qaynaq çıxıntısı var. Cari cəmlənmişdir, qaynaq nüvəsi sabitdir və qaynaqdan sonra qoz-fındıq heç vaxt boşalmayacaq. Bu, qaynaq prosesi zamanı qozun sapması probleminin qarşısını effektiv şəkildə alır.

Model:JIS B1196-1.1-1982

Sorğu göndərin

Məhsul təsviri

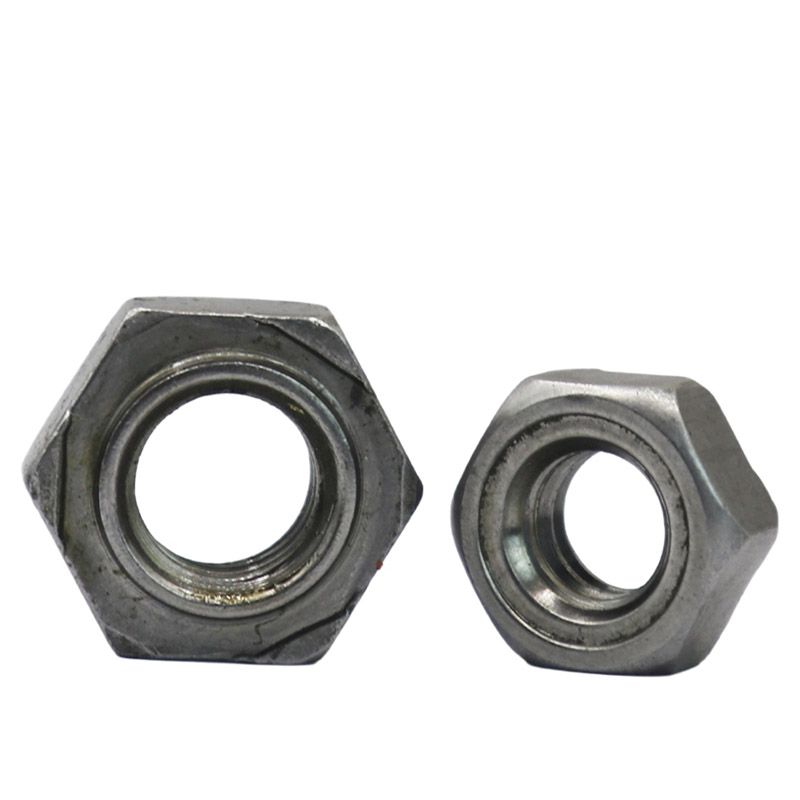

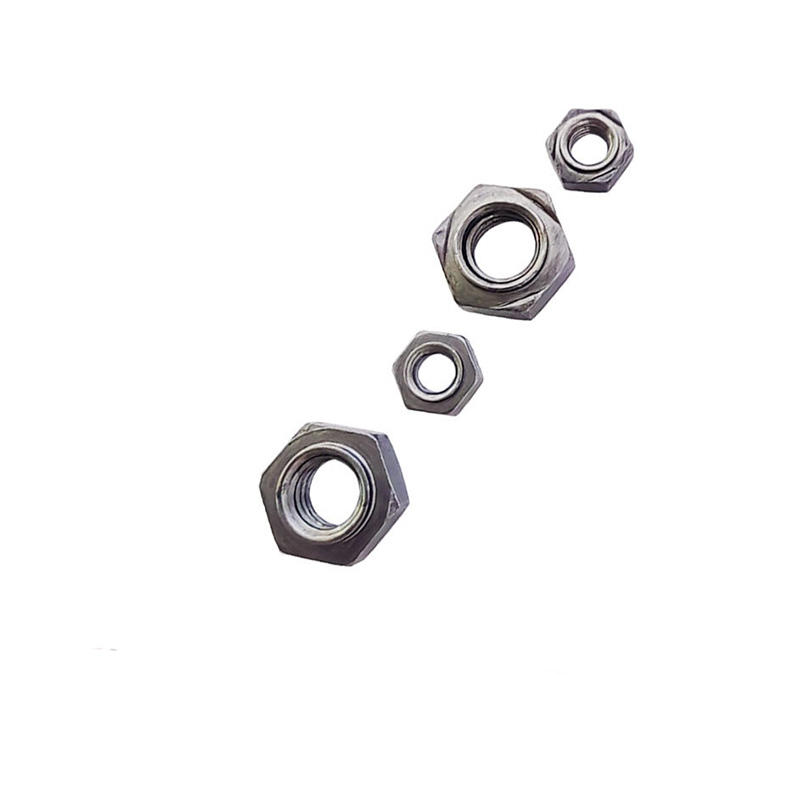

Altıbucaqlı Qaynaq Qozları DIN 929 standartına uyğun olan xüsusi bərkidici növüdür. Onların altıbucaqlı forması və aşağı hissəsində üç qaynaq çıxıntısı var (bəziləri yerləşdirmə sancaqları ilə). Müqavimətli nöqtə qaynağı vasitəsilə metal təbəqələrə daimi olaraq sabitlənirlər və sonrakı bolt birləşmələri üçün yüksək möhkəmlikli daxili dişli çuxur təmin edirlər. Onların əsas xüsusiyyəti qaynaqdan sonra heç vaxt boşalmamasıdır. Hex Weld Nuts avtomobillər, metal təbəqələr və qəliblər kimi sənayelərdə geniş istifadə olunur. Onlar həmçinin adi qoz-fındıqların istifadə oluna bilməyəcəyi yerlərdə və ya sabit və daimi yivli birləşmənin tələb olunduğu yerlərdə istifadə olunur, sabit daxili iplə əlaqə nöqtəsi kimi xidmət edir.

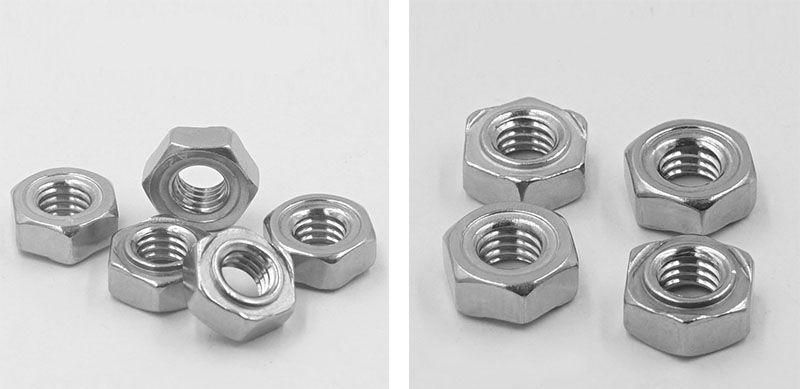

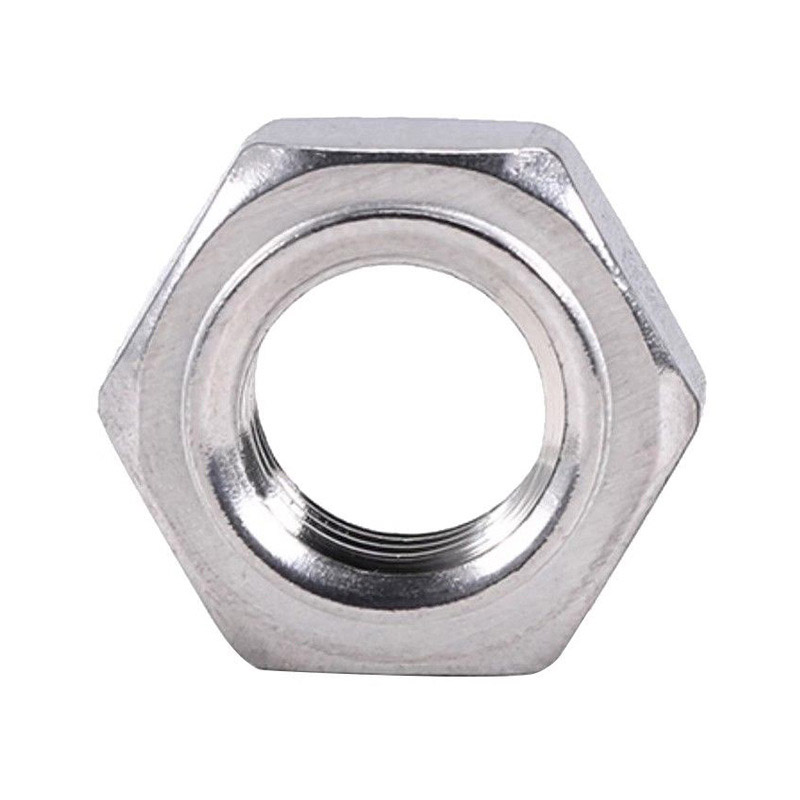

Hex Weld Nuts

Struktur xüsusiyyətləri

Hex Weld Nut-un struktur dizaynı üç əsas məqsəd ətrafında cəmlənir: qaynaq etibarlılığı, yerləşdirmə dəqiqliyi və montaj asanlığı.

【1】Altıbucaqlı forma

（1）Forma: Daimi altıbucaqlı. Qarşı tərəflərin ölçüləri DIN 929 standartına uyğundur. Xüsusi alətlərə ehtiyac olmadan adi açıq açar və ya rozetka açarı ilə bərkidilə bilər.

（2）Qarşı tərəfin eni: Fərqli spesifikasiyaların fərqli ölçüləri var. Məsələn, M6 11 mm, M8 14 mm və M10 17 mm-dir. Açar üçün kifayət qədər təmas sahəsi təmin edin.

（3）Ümumi hündürlük: Adətən ipin nominal diametrindən 0,8-1,0 dəfə. İplərin birləşmə uzunluğuna əmin olun və əlaqə gücünü təmin edin.

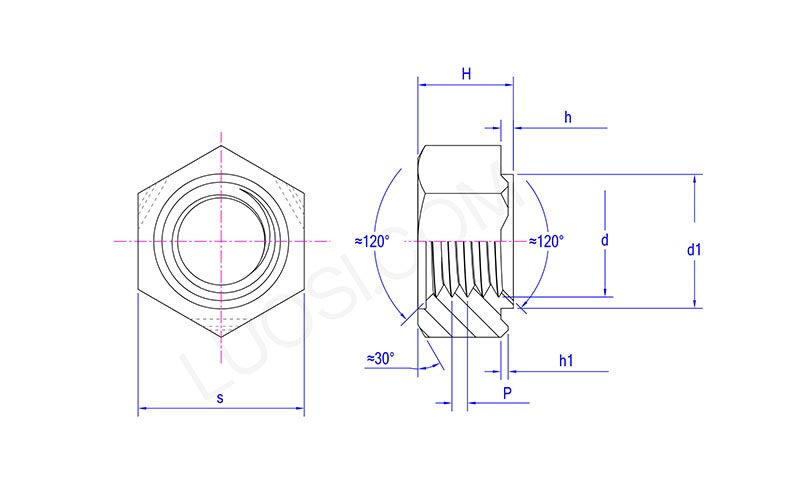

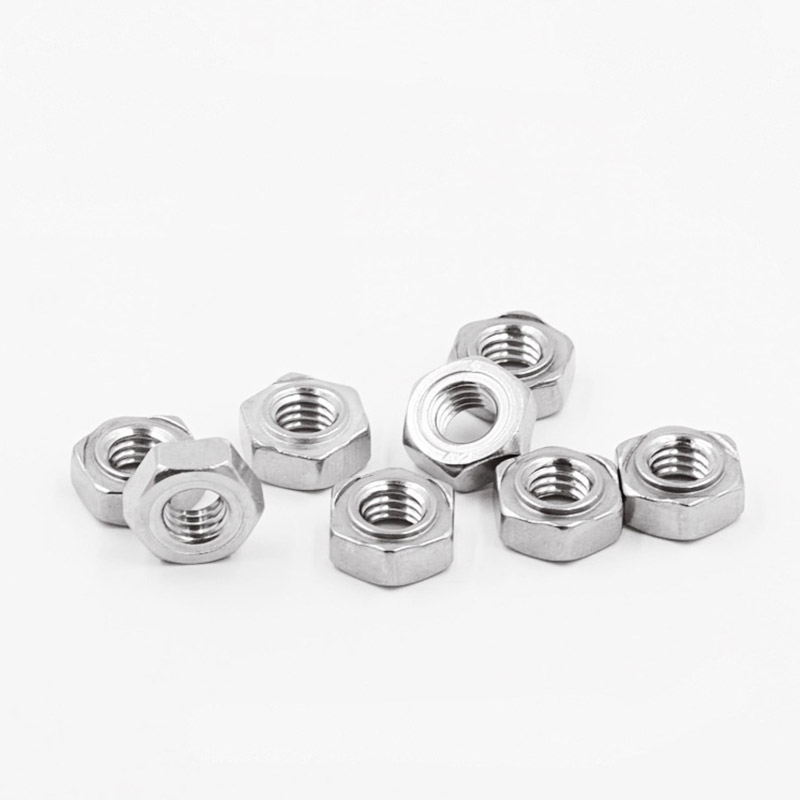

Hex Weld Nuts

Bazar ertəsi	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 dəq	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 dəq	0.3	0.3	0.3	0.3	0.5	0.5

【2】Alt qaynaq proqnozları

（1）Kəmiyyət: 3 ədəd (120°-də bərabər paylanmış). Üç nöqtə, altıbucaqlı qaynaq qozunun əsas materialla etibarlı şəkildə təmasda olmasını təmin edən bir təyyarəni müəyyənləşdirir. İş parçasının səthi bir qədər qeyri-bərabər olsa belə, etibarlı qaynaq hələ də təmin edilə bilər.

（2）Mövqe: Qaynaq dayanıqlığını yaxşılaşdırmaq üçün alt səthin kənarında.

（3）Forma: Sferik və ya konusvari, hamar üstü ilə. Müqavimət qaynağı zamanı cərəyan cəmlənir və bir nüvə yaratmaq üçün əriməyə üstünlük verir.

（4）Hündürlük: 0,5 - 1,0 mm (xüsusi dəyərlər spesifikasiyadan və boşqab qalınlığından asılıdır). Əsas material ilə sıx təması təmin edin və kifayət qədər ərimə həcmini təmin edin.

【3】Mövqeləşdirmə bələdçisi sancağı (Pilot, isteğe bağlı struktur)

（1） Bələdçi pin diametri: İş parçasının əvvəlcədən qazılmış deliyindən azdır (məsələn, φ9,6 mm və ya φ11,6 mm üçün M8)

（2） Bələdçi sancağın hündürlüyü: 1,5 ~ 2,5 mm (lövhənin qalınlığına görə seçilir)

【4】Daxili ip

（1）Mövzunun spesifikasiyası: Metrik qaba sap M3 - M16 (incə sap mövcuddur), Imperial UNC 1/4″ - 5/16″

（2） İp dəqiqliyi: 6H (metrik), 2B (imperial)

（3） İp uzunluğu: Kifayət qədər iplik birləşmə uzunluğunu təmin edin

（4） İpin oriyentasiyası: Giriş ucunda paxlar ola bilər
