Flanşlı Yüksək Güclü Qaynaqlı Altıbucaqlı Qozlar

Karbon polad və ya paslanmayan polad kimi qaynaq edilə bilən poladdan hazırlanmış, flanşlı yüksək möhkəmlikli qaynaq altıbucaqlı qoz-fınzlar davamlılıq və tez-tez korroziyaya davamlılıq keyfiyyətləri təklif edir. Müştərilər Xiaoguo®-nu davamlı bərkidici keyfiyyətinə və etibarlılığına görə seçirlər, sənayenin aparıcı istehsalçılarının standart üstünlüyüdür.

Model:QC/T 872-2011

Sorğu göndərin

Məhsul təsviri

Flanşlı yüksək güclü qaynaq altıbucaqlı qoz-fındıqları fərqli edən şey onların qaynaq üçün hazırlanmasıdır. Adətən, qaynaq üçün bir az qaldırılmış hissə, flanşın altındakı kiçik bir üzük və ya qabar və ya bəlkə də xüsusi hazırlanmış bucaqlı kənar var. Qaynaq edərkən bu qaldırılmış hissə əvvəlcə əriyir (qövs və ya proyeksiya qaynağı), bu da flanş bazası ilə işlədiyiniz parça arasında güclü, bərabər, dərin bir əlaqə yaratmağa kömək edir. Beləliklə, o, daimi olaraq bağlı qalır.

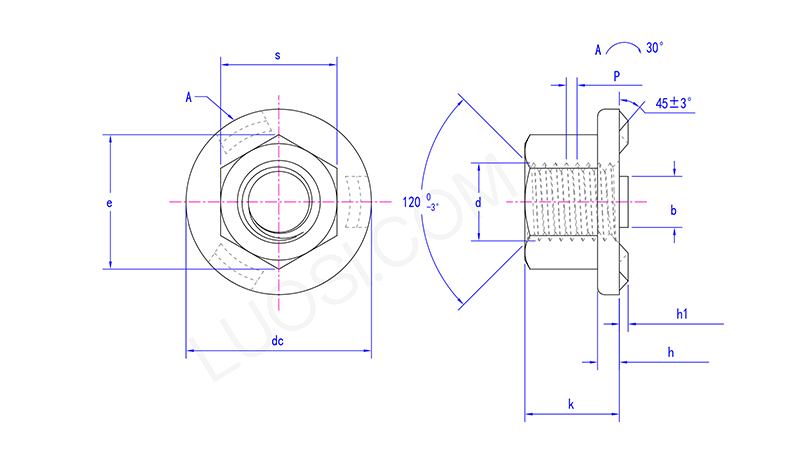

“High

Xüsusi parametrlər:

Metrik sapların yarı bucağı, addımın sapması və addım diametrinin tolerantlığı kimi parametrlər ISO 965-1, GB/T 197 və ya DIN 14 kimi standartlara uyğundur. Bu o deməkdir ki, onlar lazım olduqda dəyişdirilə bilər və qoz-fındıq onlara dəqiqliklə vidalana bilər. İpin yarım bucağı, diametr diametrindən sapma və ISO metrik sapma kimi parametrlər ISO metrik sapma standartlarına uyğundur. 965-1, GB/T 197 və ya DIN 14. Lazım gələrsə, onlar dəyişdirilə bilər və qaykalar onlara dəqiqliklə vidalana bilər.

Bazar ertəsi	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 maks	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 dəq	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc maks	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h maks	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b maks	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b dəq	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k dəq	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k maks	5	7	10	13	15	17	19.5
s maks	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Birbaşalığın və qalınlığın performansa təsiri:

Bu qaynaq tikişi altıbucaqlı qoz-fındıqların flanşının ölçüsü yükün necə yayıldığına, vibrasiyanı nə qədər yaxşı idarə etdiyinə və qaynağın nə qədər güclü olduğuna təsir göstərir. Daha böyük və ya daha qalın flanş daha çox sabitlik və səthlə daha çox əlaqə deməkdir. Bu qoz-fındıqların düzgün flanş ölçüsünü seçmək birləşmənin nə qədər yaxşı işləməsi üçün vacibdir.
