Xarici dişli kilid yuyucusu

Xiaoguo® fabriki tərəfindən istehsal olunan Xarici dişli Kilid yuyucusu əla şok müqavimətinə və boşalmaya qarşı performansa malikdir. İstifadə edildikdə, xarici dişlər boltun baş hissəsinə və iş parçasının səthinə daxil ediləcək və bununla da boltun boşalmasının qarşısını alacaqdır.

Sorğu göndərin

Məhsul təsviri

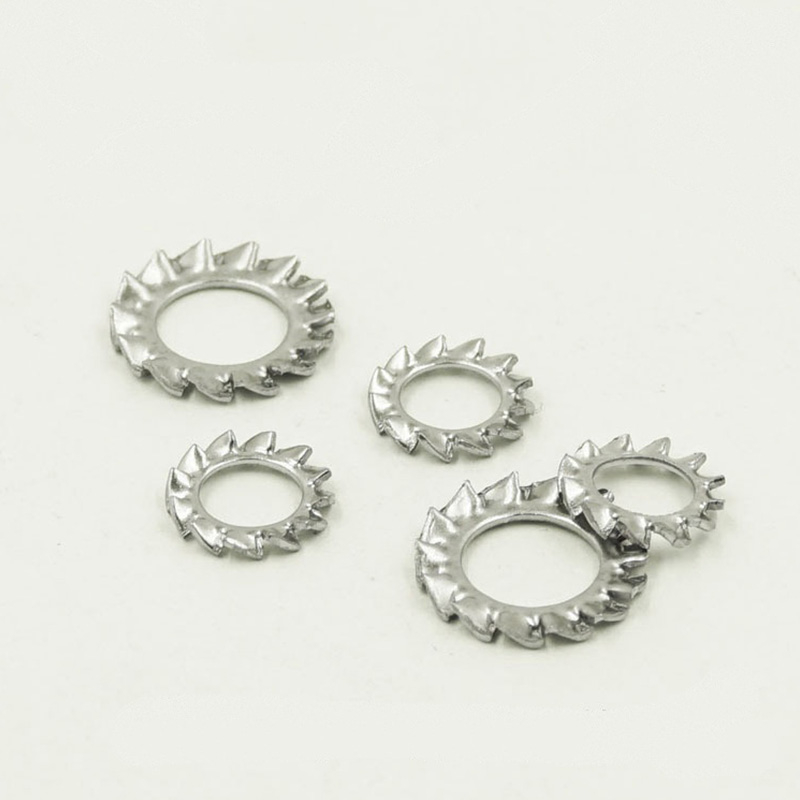

Xarici dişli Kilid yuyucusu, xarici kənarında dişləri olan boşalmağa qarşı contalardır. Dişlər yuyucunun xarici dairəsindən radial olaraq uzanır.

Bolt və ya qoz-fındıq sıxdığınız zaman bu xarici dişlər hissənin səthinə yapışır. Sürtünməni artırır və mexaniki qıfıl əmələ gətirir, beləliklə bərkidici asanlıqla boşalmaz.

Daxili diş kilidi yuyucuları ilə müqayisədə, xarici diş üslubu daha böyük xarici ölçüyə malik hissələr üçün daha yaxşı uyğun gəlir. O, təzyiqi bərabər şəkildə yayır və sabit kilidləmə effekti verir. Daxili diş contası əsasən kiçik vintlərin başları altında istifadə olunur, Xarici dişli Kilid yuyucusu isə əsasən qoz-fındıq altında və ya daha böyük başlıqlı bərkidicilər üçün istifadə olunur.

İş prinsipi

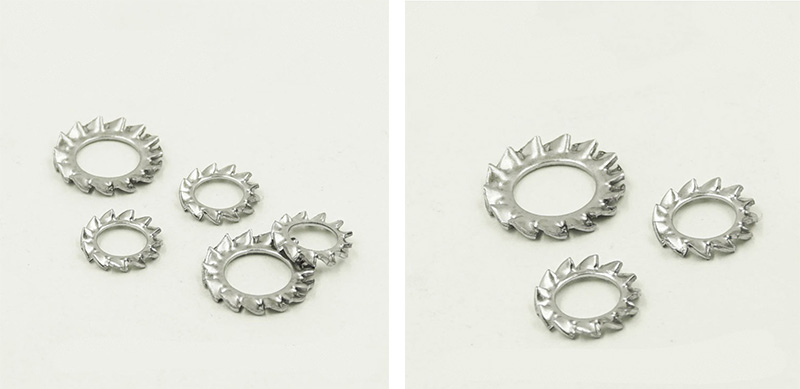

Outer Serrated Lock Washer

Xarici dişli Kilid yuyucusunun iş prinsipi əslində olduqca sadədir. Əsasən iki şeyə əsaslanır:

（1） Dişlər birbaşa təmas səthinə qazılır.

Bu cür yuyucunun xarici kənarında iti dişlərdən ibarət bir dairə var. Boltları və ya qoz-fındıqları sıxdığınız zaman dişlər iki toxunan səthə sıxılır: boltun başının və ya qozunun alt hissəsi və quraşdırılmış hissənin səthi.

Dişlər batdıqdan sonra bərkidicinin altındakı tikan halqası kimi işləyir. Bolt təbii olaraq boşalmağa başlayırsa, bu dişlər onu möhkəm tutur və fırlanmasını dayandırır.

（2）Yuyucu özü elastikliyi təmin edir.

Xarici dişli Kilid yuyucusu tamamilə düz deyil; özlüyündə müəyyən dərəcədə elastikliyə malikdir. Sıxıldıqdan sonra düzəldilir, lakin material həmişə orijinal formasına qayıtmaq istəyir, buna görə də davamlı olaraq yuxarıya doğru bir güc tətbiq edir. Bu qüvvə yivlər arasındakı sürtünməni artırır və vintin boşalma ehtimalını azaldır.

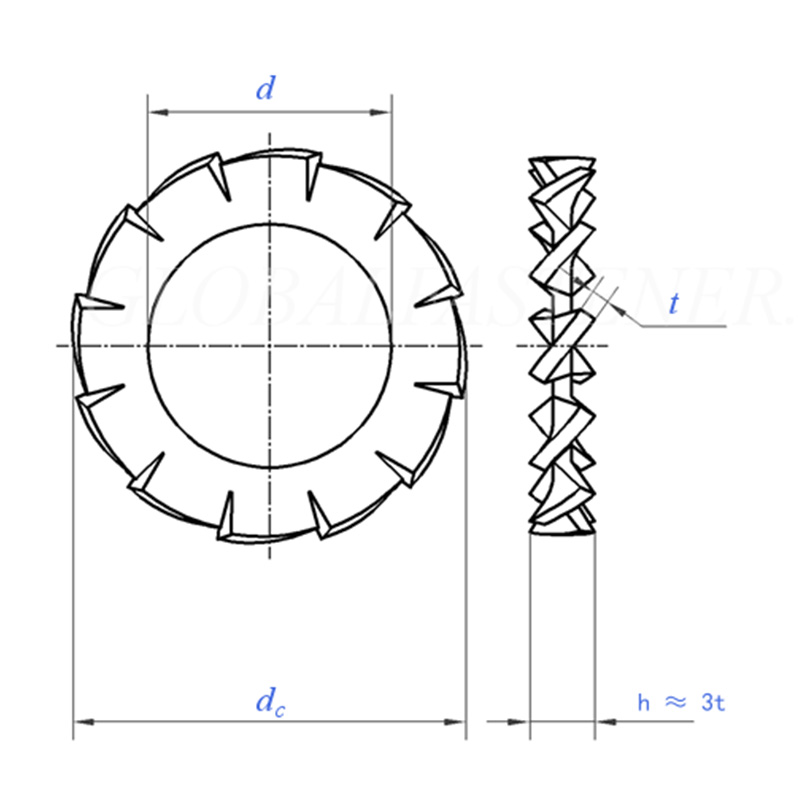

Outer Serrated Lock Washer

Ölçü		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal ölçü	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	maksimum = nominal ölçü	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Dişlərin sayı	min	9	9	9	9	10	11	11	12	14	14
1000 kq-a görə		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal ip diametri üçün		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Ölçü		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal ölçü	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	maksimum = nominal ölçü	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Dişlərin sayı	min	16	16	18	18	18	20	20	20	22	22
1000 kq-a görə		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal ip diametri üçün		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1）Xarici dişli Kilid yuyucusu ilə daxili diş kilidi yuyucusu arasında fərq nədir?

Xarici diş versiyası:Dişlər xarici dairədə yerləşdirilir, nisbətən böyük başlıqlı bağlayıcılara uyğun gəlir.

Daxili diş versiyası:Dişlər daxili dairədə, düz hamar xarici kənarı ilə. Bu üslub kiçik başları olan vintlərə mükəmməl uyğun gəlir.

（2） Sınaq üçün nümunələr təqdim edirsiniz?

Bəli. Standart ölçülü inventar nümunələri pulsuzdur (göndərmə xərcləri müştəri tərəfindən ödənilir) və çatdırılma müddəti 2-5 gündür.

（3） Toplu sifariş üçün MOQ və çatdırılma müddəti nədir?

Standart spesifikasiyalar üçün MOQ ümumiyyətlə spesifikasiyaya görə 1000 - 5000 ədəddir. Çatdırılma müddəti təxminən 15-25 gündür. Paslanmayan polad və ya Dacromet örtüyü bir az daha uzun çəkə bilər.
