Xarici dişli dişli kilid yuyucuları

Böyük ölçülü bağlayıcılar üçün çox uyğun olan Xiaoguo® Xarici Dişli Dişli Kilid Yuyucularını alın. Yuyucuların xarici dişləri böyük ölçülü bağlayıcılarla istifadə edildikdə daha böyük bir kilidləmə sahəsi təmin edəcək və nəticədə daha etibarlı təsir əldə ediləcəkdir.

Sorğu göndərin

Məhsul təsviri

Xarici dişli dişli qıfıl yuyucularının növləri əsasən diş formasının quruluşu, yükdaşıma gücü və xüsusi funksiyalar kimi aspektlərə görə təsnif edilir.

（1）DIN 6798

DIN 6798 standartı Xarici Dişli Dişli Kilid Yuyucular üçün ən çox istifadə edilən spesifikasiyadır və o, əsasən üç formadan ibarətdir:

①Xarici dişli kilidləmə halqası

Dişlər xarici halqadadır və ən böyük təmas sahəsini təmin edərək üst-üstə düzülür.

②Daxili dişli kilidləmə halqası

Dişlər daxili halqadadır və kiçik başlı vintlər üçün uyğundur.

③Konusvari yivli bağlama halqası

Konusvari quruluş, 90° havşa bucağı

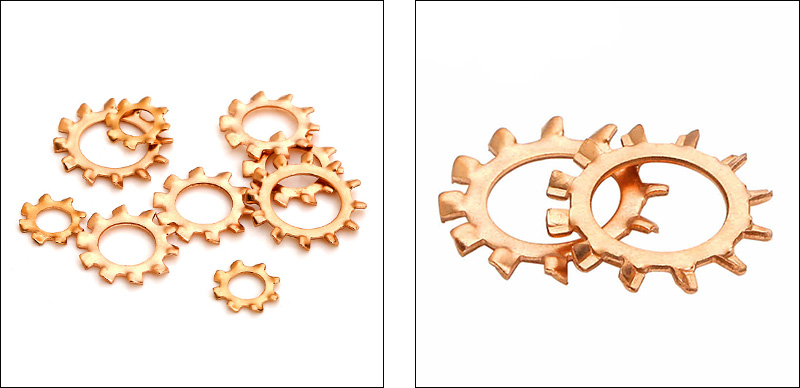

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Yük gücü təsnifatına görə, Xarici Dişli Dişli Kilid Yuyucular standart tipə və ağır iş növünə bölünür.

① BW Standart Növ

O, müntəzəm diş dərinliyinə malikdir, normal sənaye istifadəsinə və ümumi montaj işlərinə uyğundur. Ümumi istifadələr: elektron mallar, ümumi maşınlar, avtomatlaşdırma avadanlığı.

② EOW Ağır Yük Tipi

O, daha dərin dişlər və daha yaxşı anti-boşluq performansı ilə gəlir, ağır vibrasiya və ağır yük olan yerlər üçün uyğundur. Ümumi istifadələr: avtomobil hissələri, yüksək vibrasiyalı maşınlar, tikinti layihələri və polad konstruksiyalar.

（3）Xüsusi funksiya

①EOW Üst-üstə düşür

Nisbətən zəif fırlanma momenti olan tətbiqlər üçün xüsusi olaraq hazırlanmış xüsusi üst-üstə düşən diş quruluşu. Ümumi xarici diş növü ilə müqayisədə, qeyri-bərabər dayaq səthləri üçün uyğundur, daha böyük təmas sahəsinə malikdir və yükün paylanması üçün əlverişlidir.

②Böyük/Dar Bant

Fərqli tətbiq sahələrinin tələblərinə uyğun olaraq, (RDEFL/RDIFL) və (RDIFS) müxtəlif təmas sahəsi tələblərinə cavab vermək üçün təmin edilir.

③İkiqat Dişli Yuyucu RDD

Həm daxili, həm də xarici səthlər daha yüksək anti-gevşetmə tələblərinin tələb olunduğu tətbiqlər üçün uyğun olan dişlidir.

Tez-tez verilən suallar

（1）Xarici Dişli Dişli Kilid Yuyucular yüksək vibrasiyaya qarşı effektivdirmi?

Bəli, xarici diş contası yüksək vibrasiyalı mühitlər üçün daxili diş contasına nisbətən daha uyğundur, çünki dişlər arasında daha böyük təmas sahəsi və daha dərin bir əlaqə var.

（2）Dişlər alüminium və ya plastik kimi yumşaq materiallara zərər verəcəkmi?

düzdü. Kəskin dişlər daha yumşaq materialları qazacaq və çuxurlar və hətta çatlar buraxacaq. Alüminium hissələr üçün, tamponlama rolunu oynamaq üçün kilid yuyucusu ilə iş parçası arasına düz yuyucu qoya bilərsiniz. Plastik hissələrə gəldikdə, birbaşa xarici diş yuyucularından istifadə etməyin. Daxili diş yuyucularını seçmək və ya daha böyük düz yuyucudan istifadə etmək daha yaxşıdır.

（3）Yay polad Xarici Dişli Dişli Kilid Yuyucularının tipik sərtliyi nədir?

İstilik müalicəsindən sonra sərtlik adətən HRC 40–50 (təxminən 400–530 HV) olur.

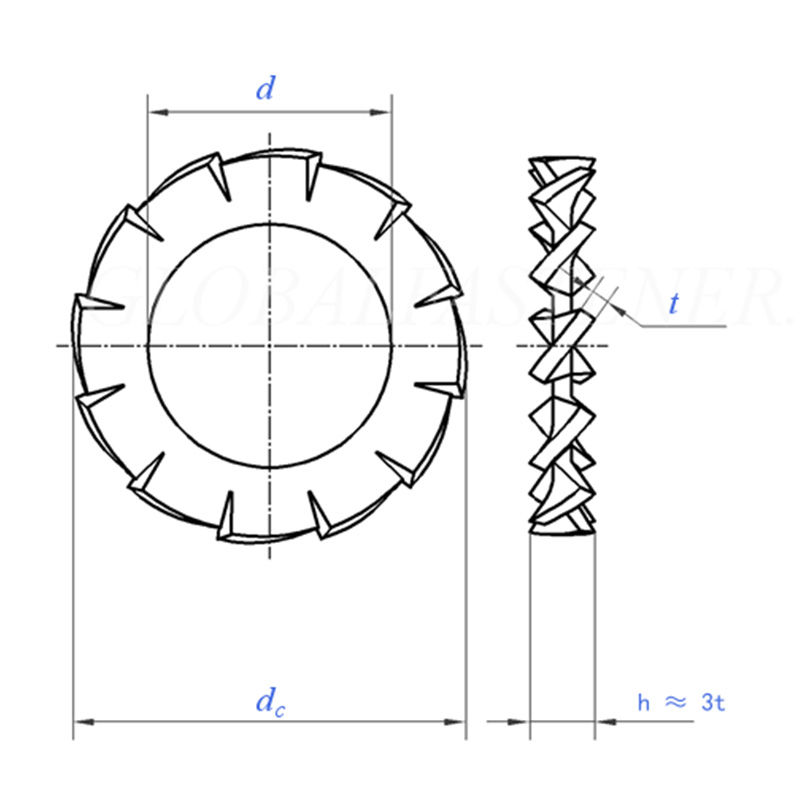

Outer Serrated Toothed Lock Washers

Ölçü		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal ölçü	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	maksimum = nominal ölçü	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Dişlərin sayı	min	9	9	9	9	10	11	11	12	14	14
1000 kq-a görə		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal ip diametri üçün		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Ölçü		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal ölçü	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	maksimum = nominal ölçü	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Dişlərin sayı	min	16	16	18	18	18	20	20	20	22	22
1000 kq-a görə		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal ip diametri üçün		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
