Havşalı Dişli Kilid yuyucuları

Bu tip dişli qıfıl yuyucularının quruluşunu onun əsas xüsusiyyətləri ilə başa düşmək olar. Hər bir hissə hamar quraşdırma, elastik əvvəlcədən bərkitmə və güclü anti-boşaltma əldə etmək üçün birlikdə işləyir.

Qarışıq Profil

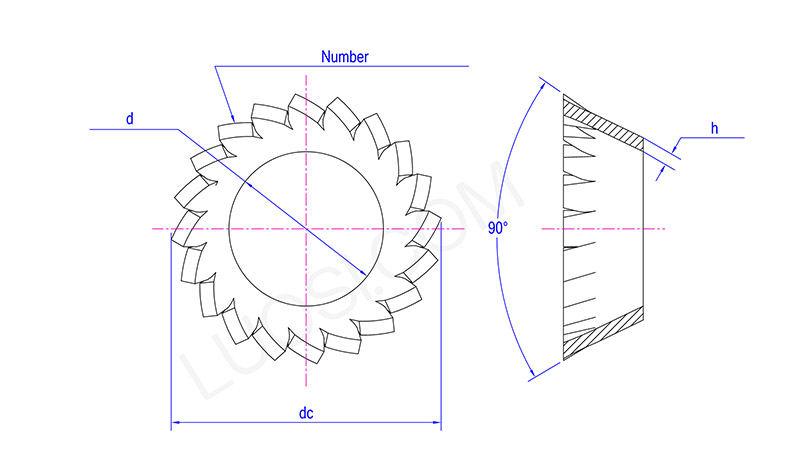

Havşalı dişli qıfıl yuyucularının daxili çuxuru standart şkaf vintlərinin konusvari bucağına uyğun gələn 45° standart şkaf ilə işlənir. Havşalı çarpaz başlı və havşalı altıbucaqlı vintlər üçün uyğundur.

Quraşdırma zamanı yuyucu tam olaraq iş parçasının haşiyəli çuxuruna daxil edilir, bu da vida başının iş parçasının səthi ilə eyni səviyyədə və ya ondan bir qədər aşağı olmasına imkan verir.

Funksiya: Quraşdırma səthinin düz və hamar olmasını, heç bir çıxıntısız olmasını və toxunduqda narahatlıq yaratmamasını və digər komponentlərə müdaxilə etməməsini təmin etmək.

Konusvari / Buruq Bədən

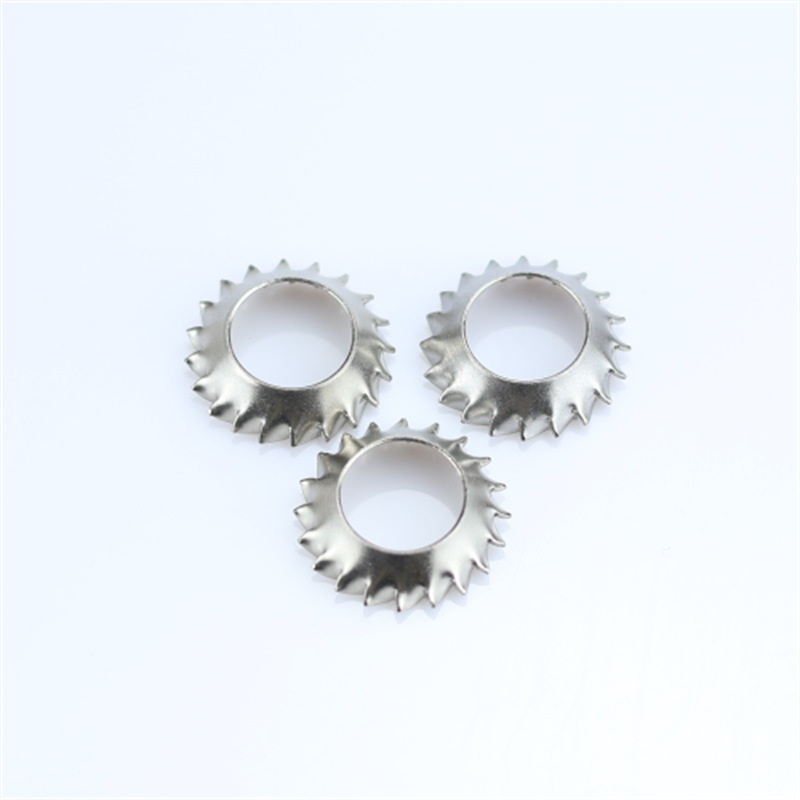

Havşalı dişli qıfıl yuyucuları sərbəst vəziyyətdə konusvari çətirə bənzər bir quruluşa malikdir (ortası daha yüksək və kənarları aşağı və ya ortası aşağı və kənarları xüsusi dizayndan asılı olaraq daha yüksəkdir) və ona xas olan elastik deformasiya qabiliyyəti var.

Vida sıxıldıqda, konusvari quruluş düzlənir və davamlı eksenel geri dönmə qüvvəsi yaradır.

Funksiya: Elastik ön yükləmə təmin edir, istilik genişlənməsi, aşınma və ya material deformasiyası nəticəsində yaranan boşluqları kompensasiya edir və boltun boşalmasının qarşısını alır.

Xarici dişli dişlər

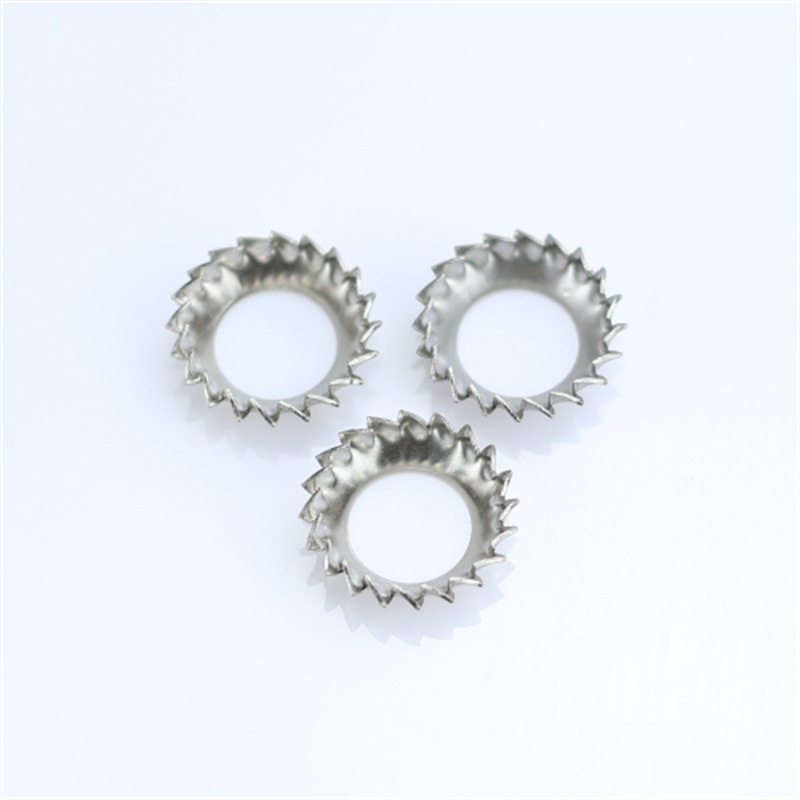

Dişli qıfıllı yuyucuların xarici çevrəsində bir sıra kəskin radial dişlərin vahid düzülüşü var. Dişin forması kəskin və nizamlıdır, diş ucları çölə baxır.

Sıxma zamanı dişlər iş parçasının səthinə (və ya təmasda olan metal müstəviyə) dişləyir, bir çox mexaniki kilidləmə nöqtələrini meydana gətirir, sürtünmə müqavimətini əhəmiyyətli dərəcədə artırır və vintin fırlanmasının və kök səbəbindən boşalmasının qarşısını alır.

Funksiya: Vibrasiya və ya zərbə nəticəsində yaranan fırlanma boşalmasına müqavimət göstərmək.

Dişlər boya, oksid təbəqəsi və ya örtüyü deşə bilər və bununla da elektrik torpaqlama yolu yarada bilər.

İnteqrasiya edilmiş qapalı dövrə bədən quruluşu

Bütün parçanın heç bir açılışı və ya oynaqları yoxdur və tək ştamplama prosesi ilə formalaşır. O, bərabər şəkildə gərginləşir və qırılma ehtimalı yoxdur. Uzunmüddətli vibrasiya şəraitində belə güclü struktur sabitliyinə malikdir.

Düz dəstəkləyici əsas səth

İş parçası ilə təmasda olan alt səth buruqsuz hamar bir təyyarədir. O, təbəqə metal, alüminium, boyalı hissələri və ya plastik hissələri cızmayacaq və dəqiq və görünüşlü montaj üçün uyğundur.
