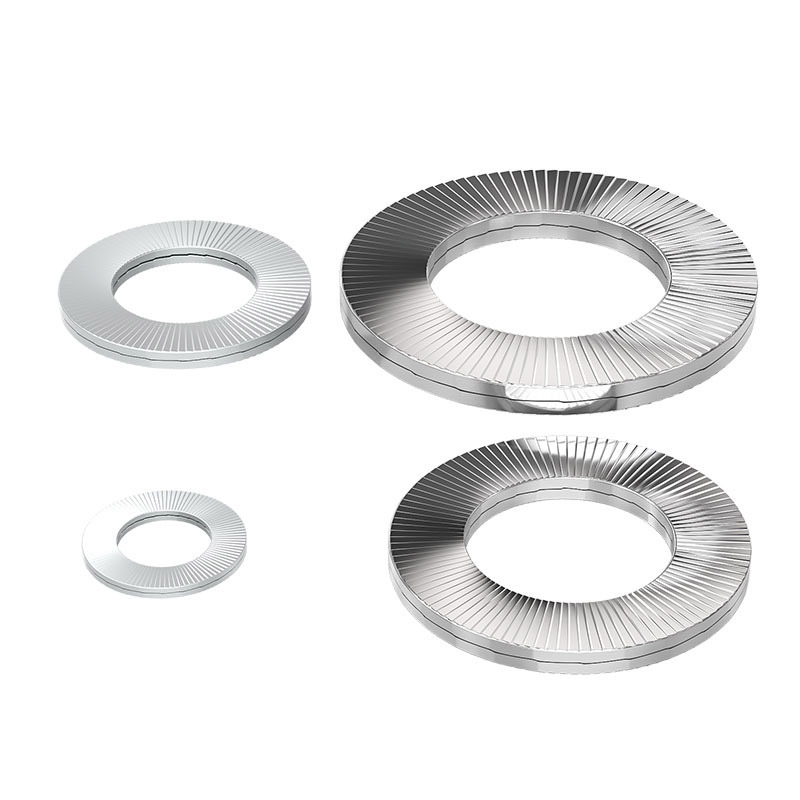

İki qatlanan özünü kilidləyən yuyucu

Xiaoguo® fabrikinin təqdim etdiyi iki qatlı özünü kilidləyən yuyucular adi kilidləmə üsulundan imtina edir və sürtünmə əvəzinə gərginliyin boşalma əleyhinə prinsipini qəbul edərək, performansı əhəmiyyətli dərəcədə artırır.

Sorğu göndərin

Məhsul təsviri

İki qatlı öz-özünə qapanan yuyucuların əsas anti-gevşetmə prinsipi ondan ibarətdir ki, vibrasiyanın yaratdığı zərərli enerjini kilidləmə üçün lazım olan qüvvəyə ustalıqla çevirmək.

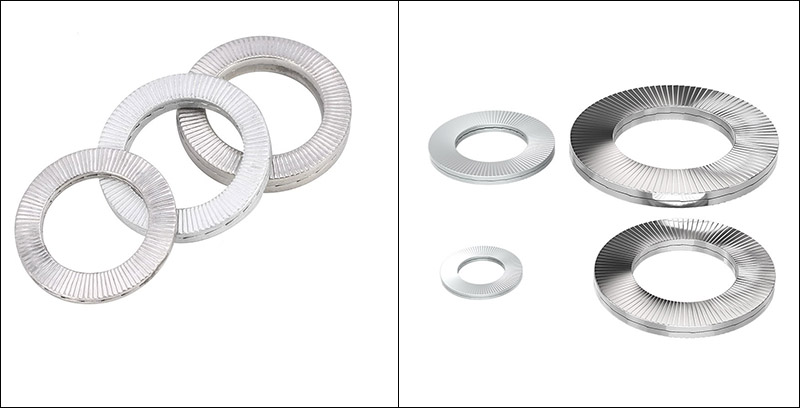

Two Fold Self Locking Washers

（1）İlkin bərkitmə: İki tərəfli yerləşdirmə

Quraşdırma zamanı iki yuyucunun paz formalı səthləri bir-birinə uyğunlaşdırılır və cüt-cüt istifadə olunur.

Xarici fiksasiya: bərkidərkən iki qatlı özünü kilidləyən yuyucuların xarici səthindəki radial incə dişlər qaykanın/boltun başlığına və iş parçasının səthinə möhkəm dişlənərək təmas səthini sıx bağlayır və sürüşmənin qarşısını alır.

Daxili tutma: Bu nöqtədə, iki yuyucunun daxili tərəflərindəki paz formalı səthlər (böyük dişlər) bir-biri ilə sıx təmasdadır, lakin heç bir nisbi hərəkət baş verməmişdir, beləliklə, sonrakı mexaniki hərəkət üçün yer təmin edilir.

（2）Gevşetmənin tetiklenmesi: sürüşməkdən daha çox yanlış hizalanma

Avadanlıq titrəmə mühitində işləyərkən, qoz çox cüzi bir boşalma meyli göstərməyə başlayır.

Xarici radial dişlərin sürtünmə qüvvəsi daxili paz formalı səthin sürtünmə qüvvəsindən qat-qat böyük olduğuna görə, qayka ilə iki qatlı özünü bağlayan yuyucular arasında hərəkət baş verməyəcək.

Yeganə hərəkət, iki yuyucunun daxili tərəfdəki paz formalı səth boyunca bir-birinə qarşı "yerindən sürüşməsi"dir.

（3）Özünü kilidləməyə nail olmaq: Paz effektinin açarı

Avadanlıq titrədikdə və ya dəyişkən qüvvələr hiss etdikdə, paz formalı səthin yaratdığı güclü əks qüvvə bu vibrasiyaları dərhal ləğv edir. Bu, boltun əks istiqamətdə fırlanmasının qarşısını alır və vibrasiya enerjisini İki qatlı özünü kilidləyən yuyucuların özünün kilidləmə qüvvəsinə çevirir, "o daha çox titrədikcə daha da sıxlaşır" effektinə nail olur, bununla da onun kök səbəbindən boşalmanın qarşısını alır.

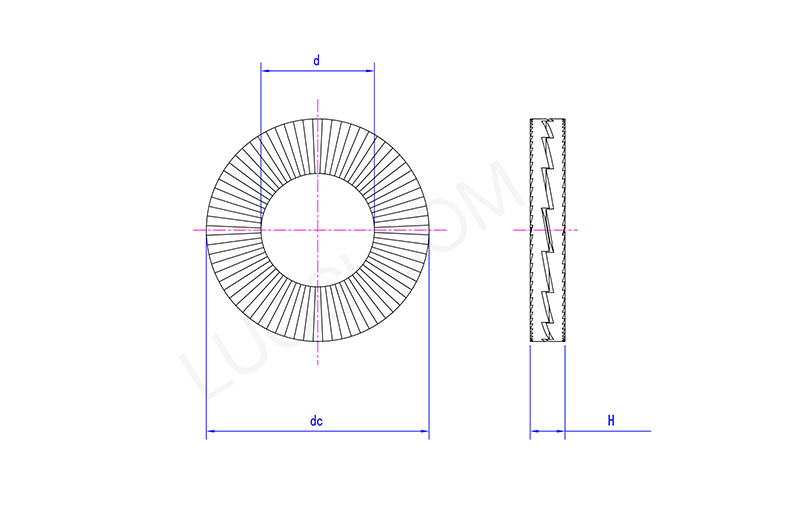

Two Fold Self Locking Washers

Bazar ertəsi	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc maks	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
