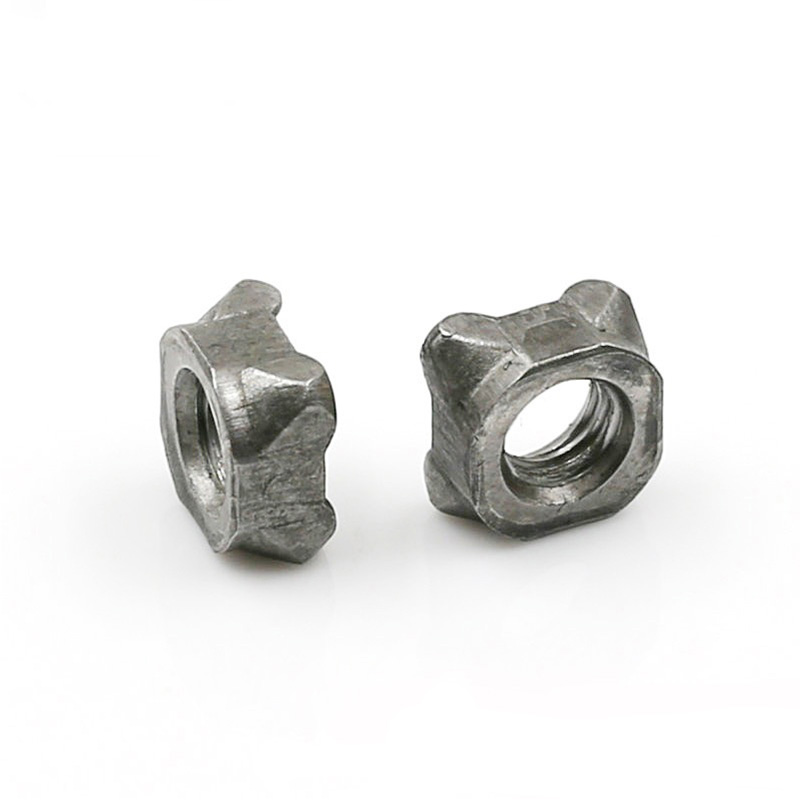

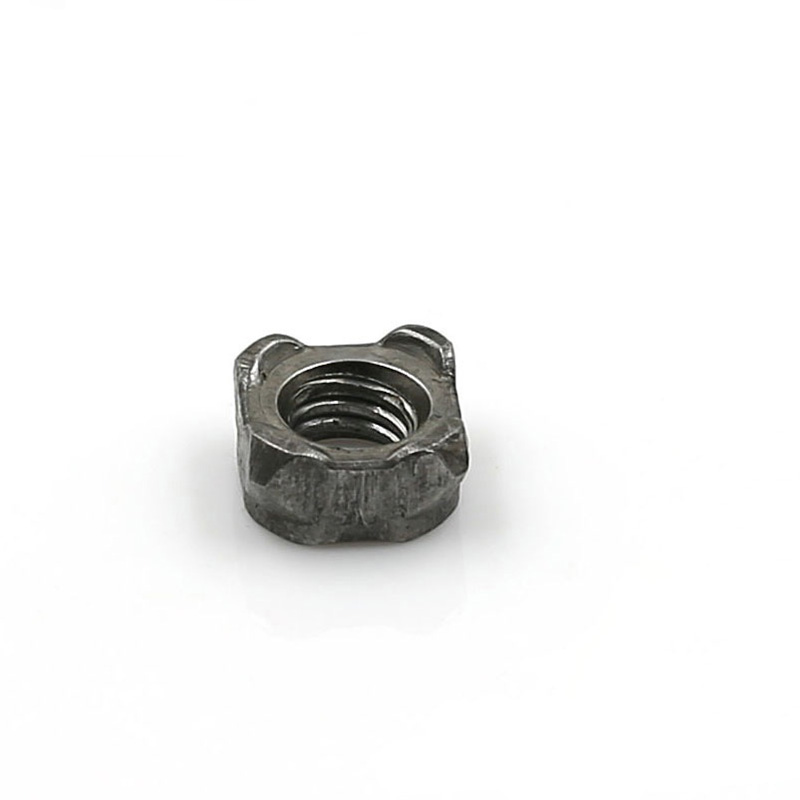

M8 kvadrat qaynaq qozu

Peşəkar bağlayıcılar axtarırsınızsa, Xiaoguo®-nun ən son M8 Kvadrat Qaynaq Nut ideal seçiminiz ola bilər. Bu təbəqə metalın arxa tərəfi üçün uyğundur. Xarici bağlayıcıları quraşdırarkən, arxa tərəfə toxunmağa ehtiyac yoxdur. Xüsusilə qapalı tipli korpuslar üçün uyğundur.

Model:Q 371-1999

Sorğu göndərin

Məhsul təsviri

Standart və əsas ölçülər

M8 Kvadrat Qaynaq Qoz DIN 928:2013-12 standartına ciddi şəkildə uyğun olaraq istehsal olunur. Bu standart M4-dən M16-a qədər qaba saplara və 8 mm-dən 16 mm-ə qədər nazik saplara malik kvadrat qaynaq qozlarının ölçülərini və texniki tələblərini müəyyən edir. Məhsulun dərəcəsi A dərəcəlidir.

Parametr	Dəyər (mm)	Tolerantlıq
Mövzu spesifikasiyası	M8 × 1,25	-
Kenar eni (s/s)	14 mm	±0,3
Diaqonal genişlik (e)	18 mm	±0,6
Ümumi qalınlıq (m1 / h)	6,5 mm	±0,3
Baş diametri (dk)	12,8 mm	-
Çıxış nöqtəsinin hündürlüyü	1,0 mm	±0,1
Konkav nöqtə bucağı	45°	±5°

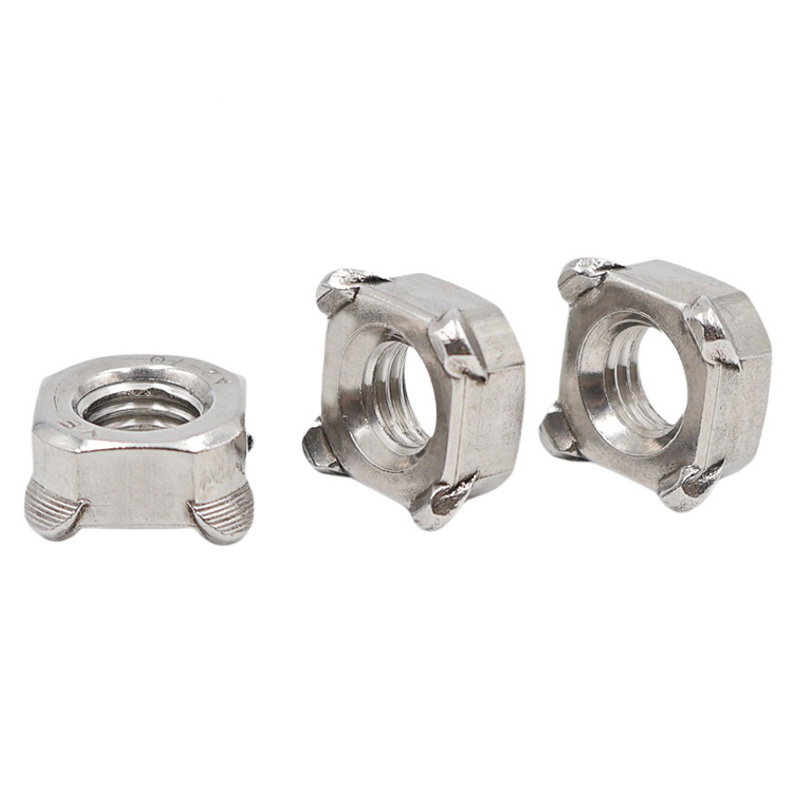

M8 Square Weld Nut

Struktur növü

M8 Kvadrat Qaynaq Qoz, yerləşdirmə pininin olub-olmamasına görə iki növə bölünür: sancaqsız tip və sancaqla təchiz olunmuş tip.

（1）Pilotsuz

Təsvir:

Kvadrat forma, əks tərəflərin eni 14 mm. Alt səthdə bələdçi sancaqlar olmadan dörd küncdə bərabər paylanmış dörd yarımkürə qaynaq çıxıntısı var. Alt səth düzdür, spesifikasiyası M8 × 1.25 və dəqiqliyi 6H.

İş prinsipi:

Qaynaq zamanı yerləşdirmə aşağı elektroddakı yerləşdirmə sancaqları və ya iş parçasının kvadrat deşikləri vasitəsilə həyata keçirilir. Dörd çıxıntı müqavimət qaynağı zamanı eyni vaxtda əriyir və vahid qaynaq nüvəsini əmələ gətirir.

Tətbiq olunan ssenarilər:

İş parçasının kvadrat dəliyində artıq M8 kvadrat qaynaq qozu olduqda və ya yerləşdirmə etibarlı olduqda,

əl ilə qaynaq və ya yarı avtomatik qaynaq üsulları qəbul edilə bilər.

Bu, yerləşdirmə dəqiqliyi üçün aşağı tələbləri olan xərclərə həssas tətbiqlər üçün uyğundur.

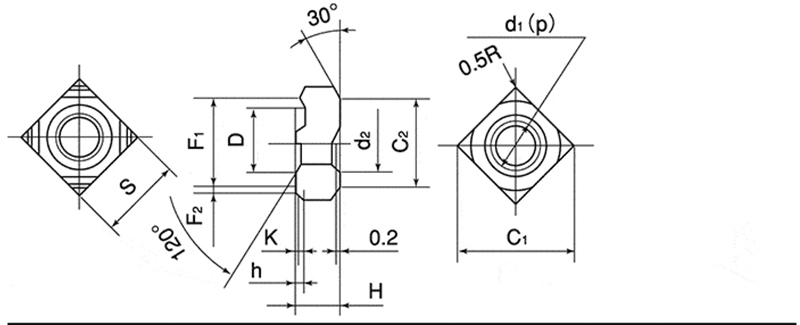

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominal diametr	Pitch	BasicDimension	Tolerantlıq	BasicDimension	Tolerantlıq	BasicDimension	Tolerantlıq	BasicDimenson(Təxmini）	BasicDimension	Tolerantlıq
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Pilot

Təsvir:

Forma kvadratdır, əks tərəflərin eni adətən 14 mm-də qalır. Aşağı səthdə dörd künc çıxıntısı mərkəzi bələdçi sancağı ilə birlikdə mövcuddur. Bələdçi pininin diametri adətən 9,6 mm və ya 11,6 mm-dir (müştəri tələblərindən asılı olaraq). Bələdçi pininin hündürlüyü əsas materialın qalınlığına uyğun olaraq 1,5 mm, 2,0 mm və ya 2,5 mm-dir. İp M8 × 1.25, dəqiqliyi 6H-dir.

İş prinsipi:

Dəqiq yerləşdirməyə nail olmaq və qaynaq zamanı M8 Kvadrat Qaynaq Qozunun yerdəyişməsinin qarşısını almaq üçün bələdçi sancağı iş parçasının əvvəlcədən qazılmış yerləşdirmə çuxuruna daxil edilir. Eyni zamanda, bələdçi pin də müəyyən dərəcədə qaynaq sıçratmalarının yivli çuxura daxil olmasını effektiv şəkildə maneə törədir.

Tətbiq olunan ssenarilər:

Avtomatlaşdırılmış robot qaynaq xətti (yüksək yerləşdirmə tələbləri ilə)

İş parçasının kvadrat deşikləri olmadığı və yalnız dəyirmi deşiklərlə yerləşdirildiyi zaman

Qaynaq şlaklarının ipləri tıxanmasının qarşısını almaq lazım olan tətbiqlər
