Kvadrat proyeksiyalı qaynaq qoz-fındıqları

Struktur Xüsusiyyətləri

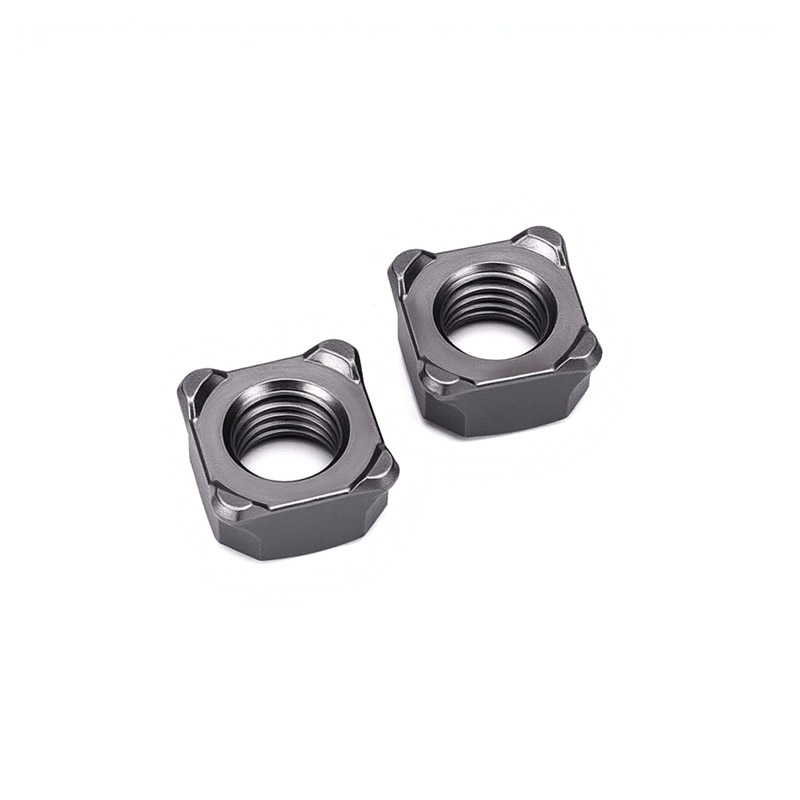

Kvadrat proyeksiyalı qaynaq qoz-fındıqları, altındakı çoxlu qaynaq çıxıntıları olan kvadrat qozdur. Onun struktur dizaynı üç əsas məqsəd ətrafında cəmlənib: qaynaq etibarlılığı, dəqiq yerləşdirmə və dönmə əleyhinə performans.

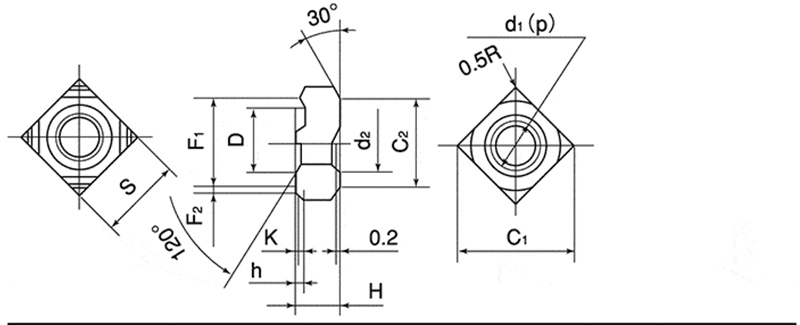

【1】Kvadrat əsas

（1）Forma: Bütün dörd tərəfi bərabər uzunluqda və dörd küncü də düz bucaqlı olan mükəmməl kvadrat. İş parçasının kvadrat çuxuruna uyğunlaşdıqda avtomatik olaraq fırlanmanın qarşısını ala bilər.

（2）Kənar eni: Məsələn, M8 14mm, M10 17mm-dir. Qaynaq zamanı qoz-fındıqların əsas materialda ilişməsinin qarşısını almaq üçün kifayət qədər təzyiq sahəsi təmin edir.

（3）Qalınlıq (hündürlük): Adətən 6-10 mm. Bağlantı gücünü təmin etmək üçün kifayət qədər iplik birləşmə uzunluğunu təmin edir.

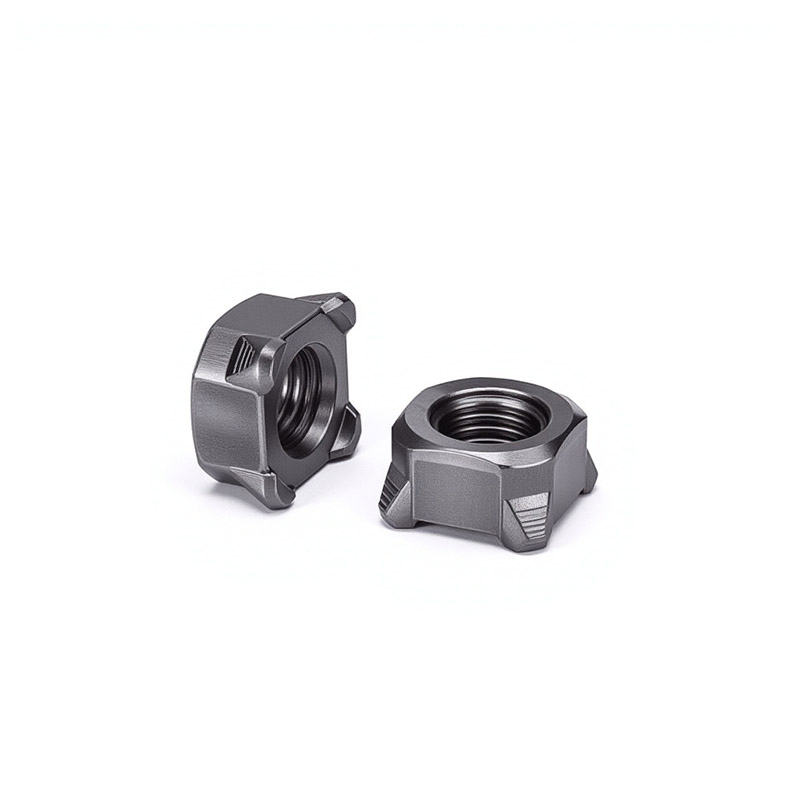

【2】Qaynaq layihəsihərəkətləri

（1）Kəmiyyət: Vahid cərəyan və balanslaşdırılmış qaynaq nüvəsini təmin etmək üçün dörd nöqtəli simmetrik şəkildə paylanmışdır

（2）Mövqe: Qaynaq dayanıqlığını artırmaq üçün alt səthin dörd küncündə, kənara yaxın

（3）Forma: Sferik və ya konusvari forma, hamar üstü ilə

（4）Hündürlük: 0,5 ~ 1,2 mm, əsas materialla sıx əlaqəni təmin etmək

En/Diametr: Təxminən 1,5 ~ 2,5 mm

【3】Daxili ip

（1）Mövzu spesifikasiyası: Metrik M4 - M16, İmperator #6 - 5/8". Uyğun boltlar ilə sökülə bilən bir əlaqə təşkil edir.

（2） İp dəqiqliyi: 6H (metrik), 2B (imperial). Kvadrat proyeksiya qaynaq qaykaları və boltlar arasında yaxşı uyğunluğu təmin edir.

（3） İp uzunluğu: Kifayət qədər iplik birləşmə uzunluğunu təmin edir.

（4） İplərin oriyentasiyası: Giriş ucunda boltun asan daxil edilməsi üçün paxlar ola bilər.

Tez-tez verilən suallar

（1）Kvadrat proyeksiya qaynaq qaykaları hansı qaynaq üsulu üçün uyğundur? Parametrlər hansılardır?

Ən çox istifadə edilən üsul Müqavimət Proyeksiya Qaynaqıdır. Nümunə olaraq 1,5 mm-lik aşağı karbonlu polad lövhəyə M8 aşağı karbonlu polad qozunun qaynaqını götürün. İstinad parametrləri bunlardır: cərəyan 8–11 kA, elektrod təzyiqi 2,5–4,0 kN, qaynaq tezliyi 8–15 dövr (təxminən 0,16–0,3 saniyə).

（2）Kvadrat proyeksiya qaynaq qaykalarınız hansı standartlara uyğundur?

Biz DIN 928 (Alman standartı, dünyada ən çox istifadə olunan), ASME B18.1 (Amerika standartı) və GB/T 13681.2 (Çin milli standartı) standartlarına ciddi şəkildə əməl edirik.

（3）Qozların qaynaq performansını necə təmin etmək olar?

Qaynaq performansının əsası karbonun miqdarının ≤ 0,25% olmasıdır. Kimyəvi tərkibin uyğun olmasını təmin etmək üçün xammalın hər partiyası üzrə spektral analiz aparırıq. Eyni zamanda, çıxıntıların hündürlüyü və forması dözümlülük diapazonunda ciddi şəkildə nəzarət edilir.
