M8 Kvadrat Qaynaqlı Qoz

Çindən Xiaoguo® nümunə testi üçün mövcud olan M8 Kvadrat Qaynaqlı Qoz təchiz edir. Onun kvadrat forması avtomatik vibrasiyalı nimçənin qidalanma sistemi ilə uyğunlaşmağı asanlaşdırır və yüksək sürətli montaj xətti əməliyyatları üçün uyğundur.

Model:Q 371-1999

Sorğu göndərin

Məhsul təsviri

（1）Məhsul Tərifi

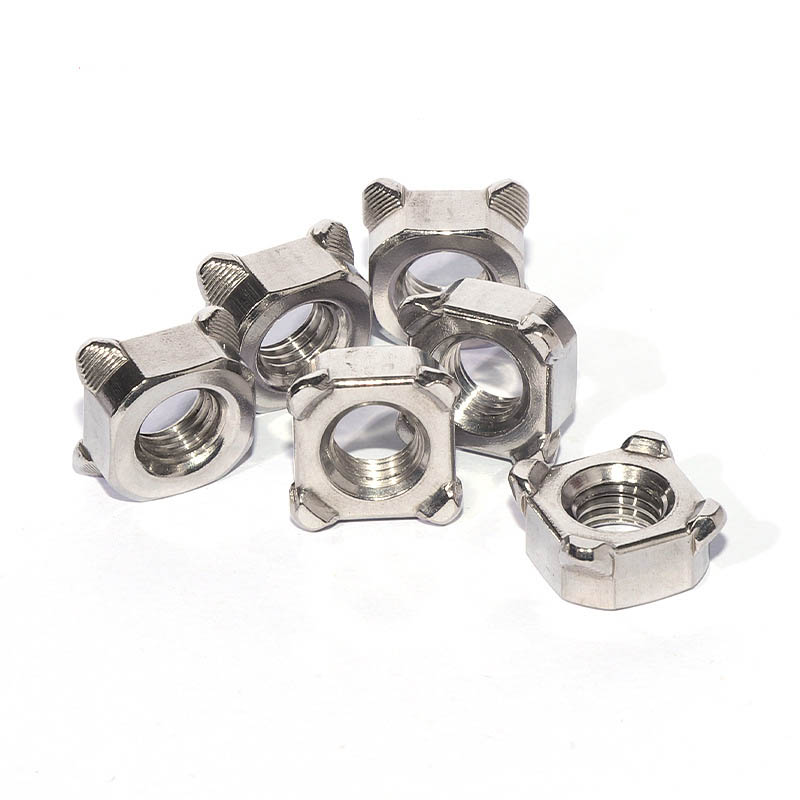

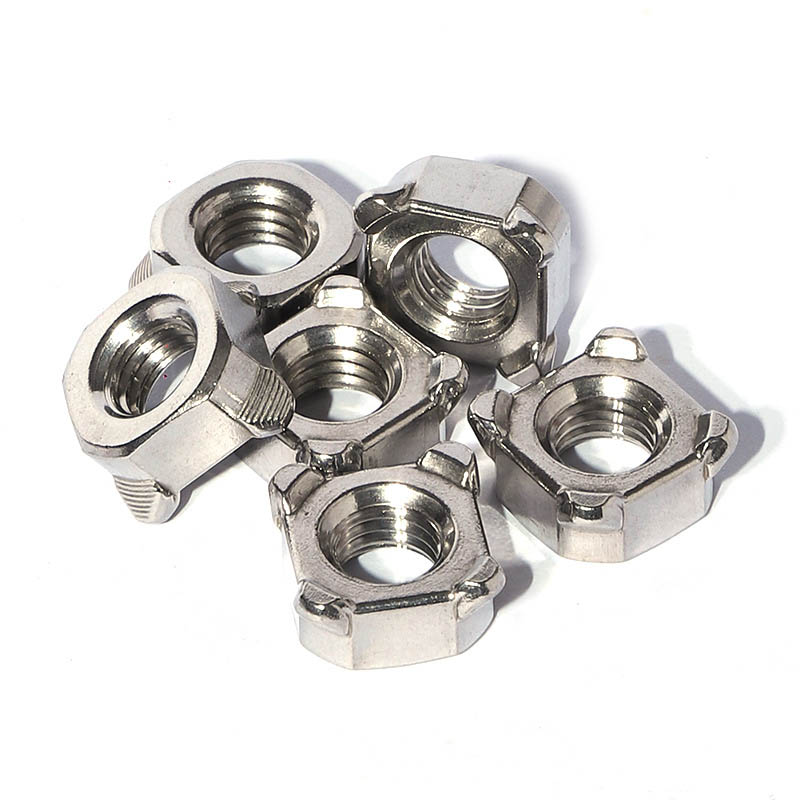

M8 Kvadrat Qaynaqlı Qoz kvadrat formalı və alt künclərdə dörd qaynaq çıxıntısı olan xüsusi bərkidicidir. Müqavimət nöqtəli qaynaq vasitəsilə metal təbəqəyə daimi olaraq sabitlənir və sonrakı boltun birləşmələri üçün etibarlı daxili dişli çuxur təmin edir. Bu qoz DIN 928 standartına uyğundur və avtomobil, məişət texnikası və kənd təsərrüfatı maşınları kimi sənaye sahələrində ən çox istifadə edilən qaynaq qozunun spesifikasiyalarından biridir.

(2) standartları tətbiq edin

M8 Kvadrat Qaynaqlı Qoz DIN 928:2013-12 standartına ciddi şəkildə uyğun olaraq istehsal olunur. Bu standart M4-dən M16-a qədər qaba saplı kvadrat qaynaqlı qoz-fındıqların və 8mm-dən 16mm-ə qədər olan incə sapların ölçülərini və texniki tələblərini müəyyən edir. Məhsulun keyfiyyəti A-dır. DIN 928 standartı yaxşı qaynaq performansını təmin etmək üçün qaynaqlanmış qoz-fındıqların tərkibində karbonun ≤0,25% olmasını tələb edir.

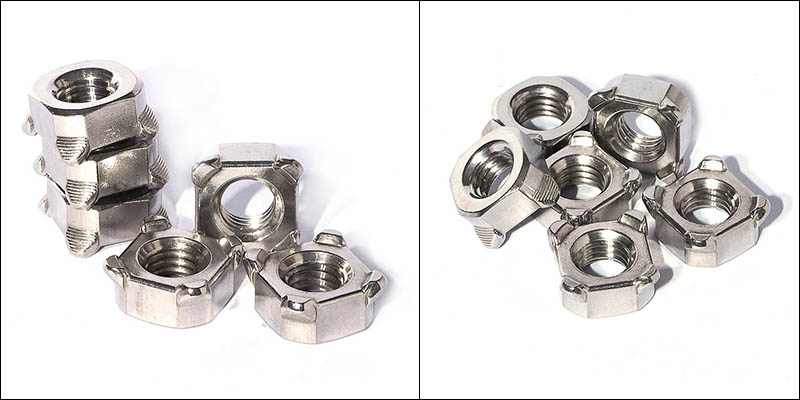

M8 Square Welded Nut

Qaynaq prosesinin parametrləri

Qaynaq parametrləri qaynaq keyfiyyətini təmin edən əsas amildir. M8 Kvadrat Qaynaqlı Qaynaq üçün qaynaq parametrləri əsas lövhənin materialına və onun qalınlığına və s. uyğun olaraq tənzimlənməlidir. Aşağıdakılar tipik iş şəraitində istinad parametrləridir:

（1） Qaynaq cərəyanı

Tövsiyə olunan dəyər 5000 - 8000 A-dır

Kiçik ölçülü qoz-fındıqların (məsələn, M4-M6) üçün cərəyanı 3000 - 5000 A daxilində idarə etmək olar; orta ölçülü olanlar üçün (M8-M10), məsələn, M8 kvadrat qaynaqlı qoz, qaynaq cərəyanı 5000 - 8000 A; böyük ölçülü (M12 və yuxarı) üçün 8000 - 10000 A lazımdır

（2） Elektrod təzyiqi

Tövsiyə olunan dəyər 2,5 - 4,0 kN-dir

Təzyiq güc tətbiq edilməzdən əvvəl çoxlu çıxıntıların təxminən 1/3 nisbətində bərabər şəkildə düzəldilməsinə səbəb olmalıdır. Təzyiq çox yüksək olarsa, çıxıntılar vaxtından əvvəl düzəldilə bilər; çox aşağı olarsa, sıçramağa səbəb ola bilər.

（3） Qaynaq vaxtı

Tövsiyə olunan dəyər 8 - 15 dövrdür (təxminən 0,16 - 0,3 saniyə)

Qaynaq müddəti eyni qaynaq nöqtəsində nöqtə qaynağından daha qısadır. Müvafiq elektrod təzyiqini və cərəyanını təyin etdikdən sonra, qənaətbəxş qaynaq nöqtələrini əldə etmək üçün onu tənzimləyin.

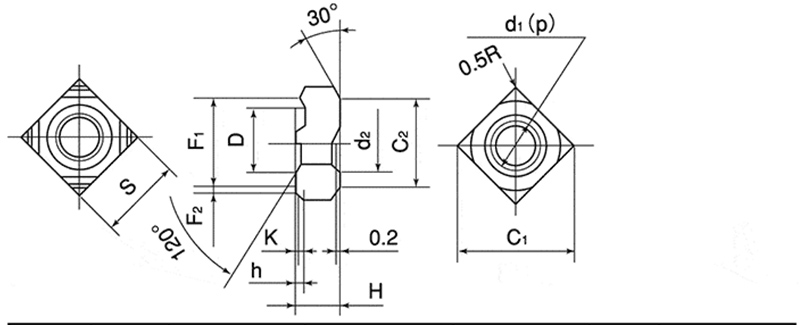

M8 Square Welded Nut

d	p	S		H		h		K	D
Nominal diametr	Pitch	BasicDimension	Tolerantlıq	BasicDimension	Tolerantlıq	BasicDimension	Tolerantlıq	BasicDimenson(Təxmini）	BasicDimension	Tolerantlıq
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Keyfiyyət yoxlaması

Fındıqların qaynaq gücünü yoxlamaq üçün qaynaqdan sonrakı keyfiyyət yoxlaması aparılmalıdır. Əsas üsullara aşağıdakılar daxildir:

（1） Torkun sınağı: Uyğun boltu qaynaqlanmış qaykaya daxil edin və fırlanma anı açarı ilə müəyyən edilmiş fırlanma anı tətbiq edin. M8 Kvadrat Qaynaqlı Qoz dönmürsə və qaynaq nöqtəsi cırılmırsa, o, ixtisaslı sayılır.

（2） Çıxış qüvvəsinin sınağı: Qaynaqlanmış qaykaya eksenel itələmə qüvvəsi tətbiq edin və universal sınaq maşını ilə maksimum qırılma yükünü qeyd edin. Qırılma əsas materialda baş verməlidir.

（3）Vizual yoxlama: Qoz-fındıqların əyilmiş olub olmadığını, onların təbəqə materialı ilə tam təmasda olub-olmadığını və hər hansı sıçrama və ya çatların olub olmadığını yoxlamaq üçün vizual yoxlama aparın. Eyni zamanda, yivlərin qaynaq nəticəsində deformasiyaya uğradığını yoxlamaq üçün ölçmə blokundan istifadə edin.
