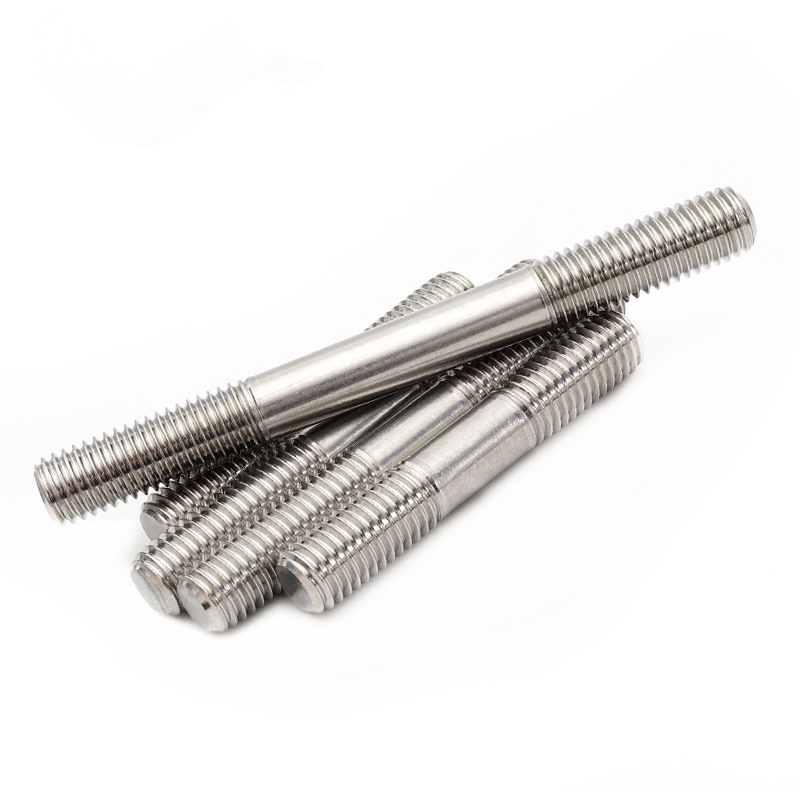

Tip B Cüt Uçlu Stud

B tipli ikiqat uc dirəklərin hər iki ucunda iplər və ortada cilalanmış çubuq var. Cilalanmış çubuğun diametri təxminən ipin diametrinə bərabərdir və yaxşı çevikliyə malikdir. Xiaoguo® təchizatçısının istehsal etdiyi dirsəklər davamlıdır və GB/T 900-1988 tətbiq standartına uyğundur.

Sorğu göndərin

Məhsul təsviri

B tipli ikiqat uclu dayaq, hər iki ucunda iplər olan metal çubuqdur. Hər iki ucundakı iplərin uzunluqları fərqlidir, bu da müxtəlif qalınlığın birləşmə materiallarına uyğunlaşa bilər. Orta hamar çubuq hissəsinin diametri ipin diametri ilə eynidir və istifadə üçün çox çevikdir.

Type B Double End Stud

Tətbiqlər və parametrlər

B tipli cüt uc dirəklər maşınqayırma sənayesində istifadə olunur. Dəzgahı yığarkən, iş masasını və yatağı düzəltmək üçün istifadə edin. Qısa ucunu çarpayının yivli çuxuruna vidalayın və uzun ucu iş masasından keçdikdən sonra qozla bərkidin. Emal zamanı vibrasiyaya tab gətirə bilir.

Mühərriki təmir edərkən, son örtüyü dəyişdirmək üçün B tipli dirəklər istifadə olunur. Qısa ucu motorun korpusuna, uzun ucu isə mühərrik işləyərkən son qapağın boşalmamasını və daxili hissələrin qorunmasını təmin etmək üçün son qapağa bağlanır. Onlar avadanlığın istismarı zamanı vibrasiyaya və çəkiyə tab gətirə bilir, avadanlığın yerdəyişməsinin qarşısını alır, istehsalat təhlükəsizliyini təmin edir.

Bu B ikiqat uc dirəkləri hizalama problemini həll etdi. Birincisi, dırnaqları bir komponentə tam vidalayın, sonra vəziyyəti tənzimləyin və nəhayət, qozunu sərbəst ucunda sıxın. Bu, qeyri-bərabər şimlər üzərində mexaniki bazanın düzəldilməsi üçün çox vacibdir. Onlar yükü bərabər paylaya bilirlər. Hər iki ucundakı iplərin vahid hörgü dəstək sistemində və ya körpü birləşmələrində qeyri-bərabər gərginliyin qarşısını ala bilər.

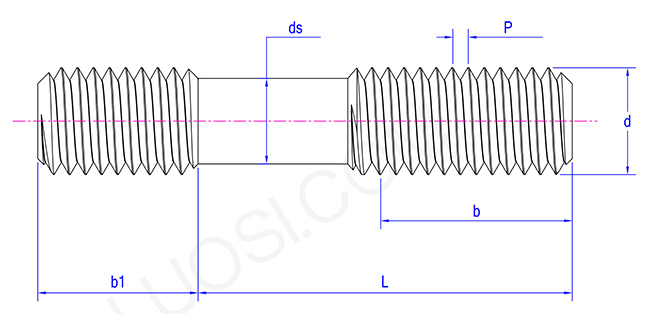

Məhsul parametrləri

Bazar ertəsi	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 dəq	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 maks	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Üstünlüklər

B tipli ikiqat uc dirəklər onun güclü uyğunlaşma qabiliyyətidir. Hər iki ucundakı iplərin uzunluqları fərqli olduğundan, əlavə yuyuculara ehtiyac olmadan bir tərəfdən daha qalın əsas komponenti vidalana bilər, digər tərəfdən isə daha incə bir hissə qoz ilə bərkidilə bilər. Məsələn, avadanlığın əsasını bərkidərkən, qısa ucu beton təmələ vidalanır və uzun ucu arxa qapaqdan keçir və qoz ilə bərkidilir. Əməliyyat sadədir.
